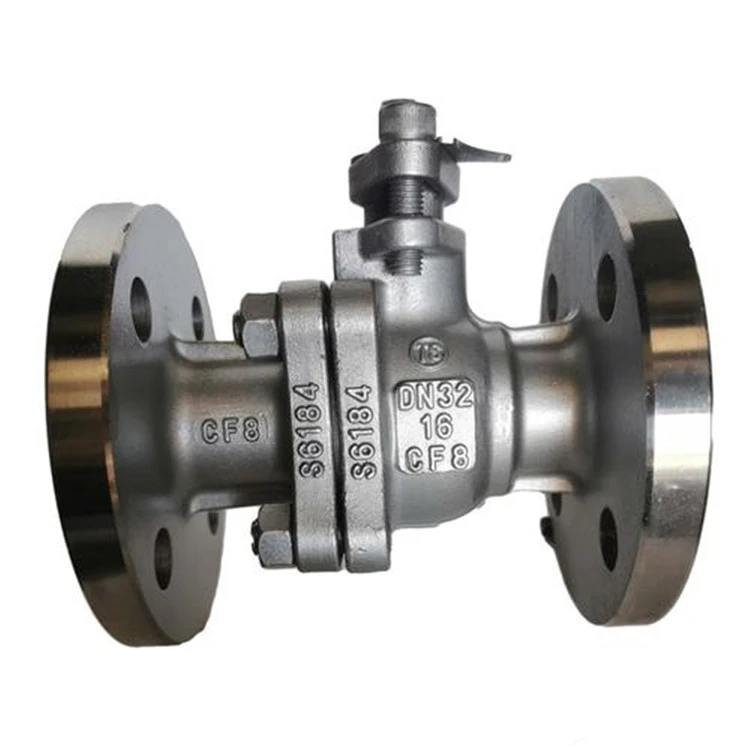

A351 CF8 metalli-Istuva kelluva palloventtiilion korkealuokkainen nesteenhallintaratkaisu, joka yhdistää erinomaisen korroosionkestävyyden ja korkean{0}}lujuuden kulumissuojan. Sen runko on valettuASTM A351 CF8 (valettu 304 ruostumaton teräs), sisältää18 % kromia ja 8 % nikkeliä, joka tarjoaa erinomaisen kemiallisen stabiilisuuden hapettavia happoja ja erilaisia kemiallisia väliaineita vastaan. Perinteisistä PTFE-pehmeistä tiivisteistä poiketen tämä venttiili käyttää aMetallia-metalliin-tiivistysarkkitehtuuri.
Pallon ja istuimen pinnat on karkaistu käyttäenHigh{0}}Velocity Oxygen Fuel (HVOF)ruiskuttamallaVolframikarbidi (WC) tai Stellite-lejeeringit, saavuttaen ylittävän pinnan kovuudenHRC 60. Yhdistämällä kelluvan pallon paineen{1}}indusoitu siirtymä aBelleville-jousi{0}}kompensoitu istuinTämä venttiili voittaa tehokkaasti tiivistyshäiriön korkeissa{0}}lämpötiloissa (200-450 astetta).
Se on erityisesti suunniteltu leikkaamaan kuituja, pieniä kiinteitä hiukkasia ja kiteytyviä syövyttäviä lietteitä, joten se on tärkeä eristyskomponentti kemiankuitu-, paperi{0}}massa- ja lääkejalostusteollisuudessa.

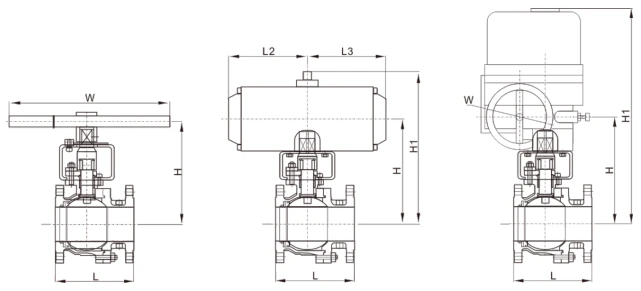

Piirustus A351 CF8 metalli-istuttavasta kelluvasta palloventtiilistä
Tekniset tiedot
| Tuote | Erittely |
| Suunnittelustandardi | API 6D / ASME B16.34 / API 608 |
| Paineluokitus | luokka 150 / 300 / 600; PN16 - PN100 |
| Kokoalue | 1/2" - 8" (DN15 - DN200) |
| Käyttölämpötila | -29 astetta 450 asteeseen (muokattavissa korkeampiin lämpötiloihin) |
| Vuotoluokka | ANSI/FCI 70-2 luokka V (standardi) / luokka VI (valinnainen) |
| Kovettumisprosessi | HVOF ruiskutus / laserpinnoitus |
| Pinnan kovuus | HRC 58 - 62 |
| Yhteystyyppi | Laipallinen (RF, RTJ), pä{0}}hitsaus (BW) |
Päämateriaaliluettelo
| Ei. | Osan nimi | Materiaali (ASTM-standardi) |
| 1 | Runko | ASTM A351 CF8 (Cast 304 SS) |
| 2 | Pallo | A182 F304 + Volframikarbidi (WC) pinnoite |
| 3 | Istuin | A182 F304 + Volframikarbidi (WC) pinnoite |
| 4 | Levyn kevät | Inconel X-750 (korkean lämpötilan ja väsymyksen kestävä) |
| 5 | Varsi | ASTM A182 F304 / 17-4PH |
| 6 | Pakkaus | Korkealaatuinen{0}}joustava grafiitti |
| 7 | Konepellin tiiviste | SS304 + Joustava grafiittispiraalihaava |
| 8 | Työntöaluslevy | Nitrattu ruostumaton teräs / vahvistettu grafiitti |
Pääliitäntä ja ulkoreunan mitat (luokka 150/300)
Huomautus: Monimutkaisen rakenteen vuoksi metalli{0}}tiivisteisten venttiilien korkeus (H) on tyypillisesti hieman suurempi kuin pehmeä{1}}istukkaisten versioiden.
| Koko (tuumaa) | DN (mm) | L (150 # - mm) | L (300 # - mm) | D (laipan ulkohalkaisija- mm) | H (korkeus{0}}mm) | W (kahva/vaihde{0}}mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 90 | 150 |
| 1" | 25 | 127 | 165 | 108 / 125 | 115 | 180 |
| 2" | 50 | 178 | 216 | 152 / 165 | 160 | 350 |
| 3" | 80 | 203 | 283 | 190 / 210 | 205 | 500 |
| 4" | 100 | 229 | 305 | 229 / 255 | 250 | 600 |
| 6" | 150 | 394 | 403 | 279 / 320 | 340 | Vaihteisto käytössä |
| 8" | 200 | 457 | 502 | 343 / 380 | 430 | Vaihteisto käytössä |

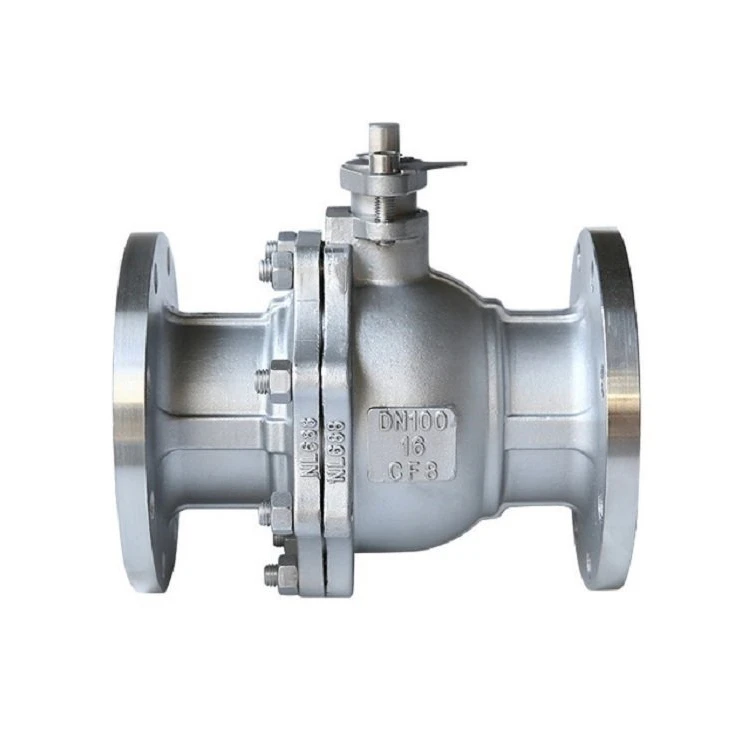

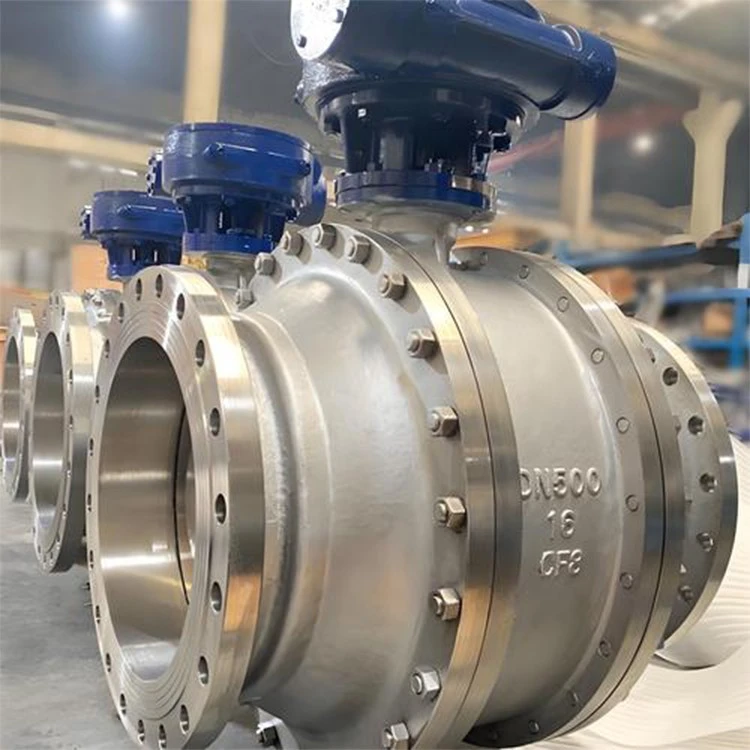

A351 CF8 metalli-Istuva kelluva palloventtiili
Kaksoisvastus:304 SS -substraatti tarjoaa kemiallisen suojan, kun taas volframikarbidikerros kestää mekaanista eroosiota ja hiukkasten naarmuuntumista.
Lämpökompensoinnin suunnittelu: Inconel X-750 Belleville jousetistuimien takana sijaitsevat ne absorboivat lämpölaajenemista korkeissa lämpötiloissa. Tämä estää pallon ja tiivisteiden juuttumisen (jumittumisen) säilyttäen samalla vakaan käyttömomentin.
Tiivistysvaihtoehdot:Saatavana yksisuuntaisina pakotettuina tai kaksisuuntaisina joustavina tiivistysrakenteina prosessivaatimusten mukaan.
Sisäinen paloturvallisuus ja antistaattinen{0}}Täys-metallirakenne (lukuun ottamatta pakkausta) täyttää API 607 -paloturvallisuusstandardit-ja tarjoaa erinomaisen sähkön jatkuvuuden staattisen sähkön kertymisen estämiseksi.
Alhaiset ylläpitokustannukset:Metallitiivisteparin äärimmäinen kestävyys vähentää merkittävästi vaihtotiheyttä ja suunnittelemattomia tuotantokatkoksia.

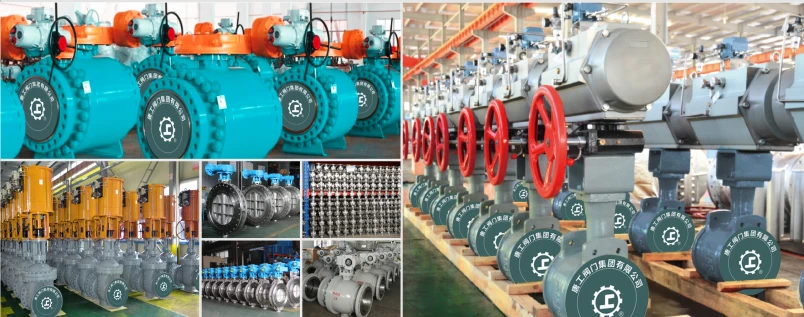

GNEE-venttiilitehdas
FAQ
Mitä ASTM A351 CF8 vastaa?
ASTM A351 CF8on valu vastaaAISI 304 ruostumaton teräs.
Näin se hajoaa eri metallimuodoissa:
Taottu (levy/arkki):AISI 304
Taottu:ASTM A182F304
Heittää:ASTM A351CF8
Eurooppalainen/DIN-standardi: 1.4308
Mitä CF8-venttiili tarkoittaa?
VenttiiliteollisuudessaCF8on tavallinen materiaalikoodivalettu 304 ruostumaton teräs:
C: Valettu (valmistettu valuprosessilla).
F: Rauta-kromi-nikkeliseos (osoittaa, että se on ruostumaton teräs).
8: Määrittää erityiset kemialliset ja mekaaniset ominaisuudet (vastaa suunnilleen 18 % kromia ja 8 % nikkeliä).
Mikä on ASTM A351:n materiaalispesifikaatio?
ASTM A351on vakiomateriaalispesifikaatioausteniittisesta (ruostumattomasta) teräksestä valmistetut valukappaleetpaineita{0}}sisältäville osille.
Keskeisiä kohtia ovat:
Painopiste:Se kattaa korkean{0}}lämpötilojen ja syövyttävän palvelun.
Yleiset arvosanat:Sisältää arvosanat kutenCF8 (304), CF8M (316), CF3(304L) jaCF3M (316L).
Sovellus:Se on ruostumattoman teräksen valmistuksessa käytetty ensisijainen standardiventtiilin rungot, pumput ja liittimet, joita käytetään kemian-, öljy-, kaasu- ja sähköteollisuudessa.
