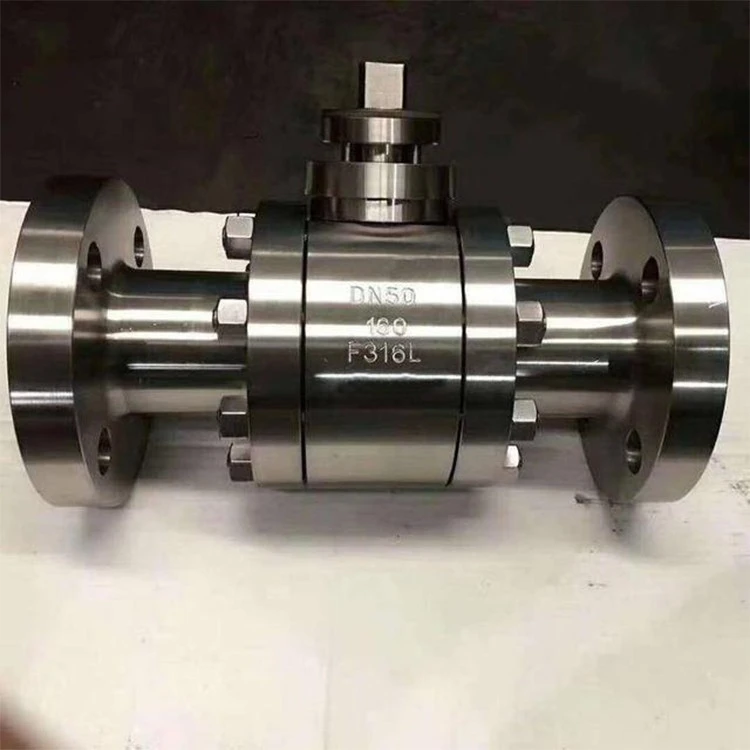

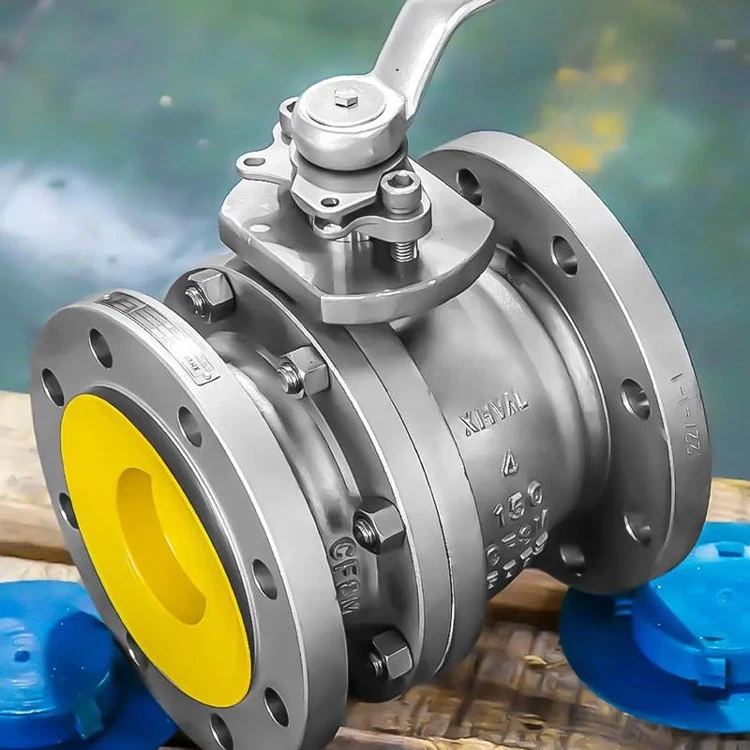

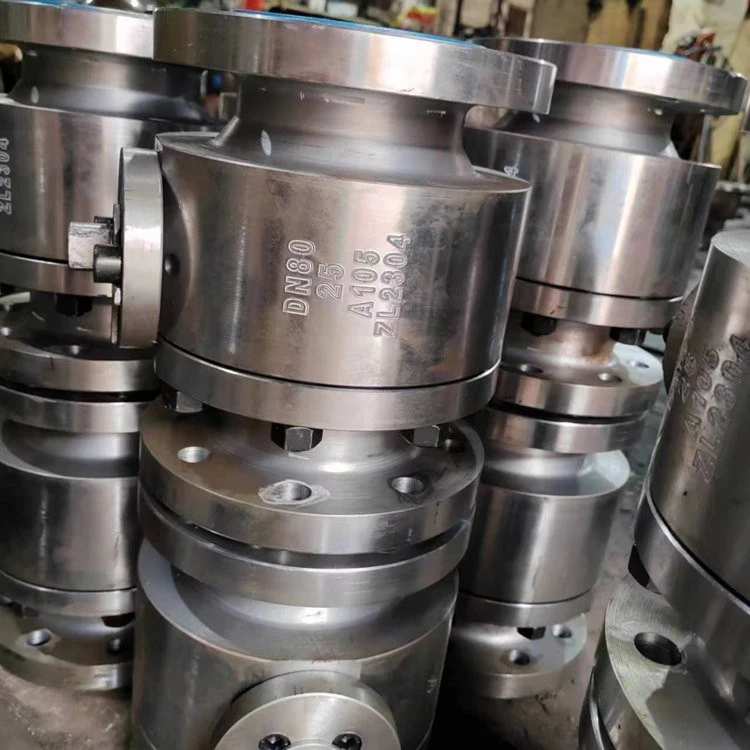

Määritelmän mukaanAPI 608Standardi, API 608 taotun teräksen kelluva palloventtiili on metallipalloventtiili, joka on erityisesti suunniteltu öljy-, petrokemian- ja maakaasuteollisuuden vaativiin prosessivirtoihin.
Venttiilin runko on valmistettu taontaprosessilla, jolla on parempi materiaalitiheys ja mekaaniset ominaisuudet kuin valukappaleilla. sen "kelluva" rakenteen suunnittelu tarkoittaa, että pallo ei tue kiinteää akselia, vaan se aiheuttaa pienen siirtymän keskipaineen vaikutuksesta ja painaa tiukasti alavirran istukkaa vasten, jotta saavutetaan luotettava nolla{0}}vuototiivistys.
Tämä standardi asettaa tiukemmat vaatimukset suunnittelun seinämän paksuudelle, varren lujuudelle ja antistaattiselle suorituskyvylle kuin yleinen standardi ASME B16.34.
Taotut kelluvat palloventtiilit Tekniset tiedot Taulukko
| Tuote | Standardi / Viite |
| Suunnittelu ja valmistus | API 608 / ASME B16.34 (API 6D -yhteensopivuus saatavilla) |
| Kasvot-kasvot-mitta | ASME B16.10 / API 6D |
| Laipan pään mitat | ASME B16.5 / ASME B16.47 |
| Pus{0}}hitsaus (BW) päättyy | ASME B16.25 |
| Paine{0}}Lämpötilaluokitus | ASME B16.34 |
| Tarkastus ja testaus | API 598 / API 6D |
| Fire{0}}Turvallinen suunnittelu | API 607 / API 6FA |
| Anti-staattinen / puhallus-varsi | API 608:n pakollinen vaatimus |

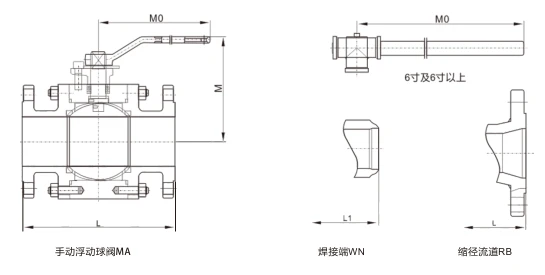

piirustus API 608 taotusta teräksestä kelluvasta palloventtiilistä
API 608 kelluva palloventtiili Mina -komponenttimateriaali
| Osan nimi | Hiiliteräs (CS) | Ruostumaton teräs (SS) | Duplex Steel (DSS) |
| Runko | ASTM A105 | ASTM A182 F316 / F304 | ASTM A182 F51 |
| Pallo | A105 + ENP / F304 | ASTM A182 F316 | ASTM A182 F51 |
| Istuimen rengas | R-PTFE / Devlon / Nylon | PTFE / R-PTFE / PEEK | PEEK / metalli-to-metalliin |
| Varsi | ASTM A182 F6a / 17-4PH | ASTM A182 F316 | ASTM A182 F51 |
| Pakkaus | Joustava grafiitti | Joustava grafiitti | Joustava grafiitti |
| Tiiviste | SS304 + Grafiittispiraalihaava | SS316 + Grafiittispiraalihaava | F51 + Grafiittispiraalihaava |
| Pultit/mutterit | ASTM A193 B7 / A194 2H | ASTM A193 B8M / A194 8M | ASTM A193 B8M / A194 8M |
API 608 taottu kelluva palloventtiili Liitäntä ja kokonaismitat (luokka 150/300/600)
Huomautus: Tyypilliset mitat laippapäälle (RF). Yksiköt: mm.
Luokka 150LB (PN20)
| Koko (in) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (kasvot-kasvot-) | 108 | 117 | 127 | 165 | 178 | 203 | 229 | 394 |
| H (korkeus) | 65 | 70 | 85 | 110 | 125 | 165 | 200 | 280 |
| W (käsipyörä/kahva) | 130 | 130 | 160 | 230 | 230 | 400 | 600 | 800 |
Luokka 300LB (PN50)
| Koko (in) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (kasvot-kasvot-) | 140 | 152 | 165 | 190 | 216 | 283 | 305 | 403 |
| H (korkeus) | 68 | 75 | 90 | 115 | 135 | 180 | 220 | 310 |
Luokka 600LB (PN100)
| Koko (in) | 1/2" | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" |
| L (kasvot-kasvot-) | 165 | 190 | 216 | 241 | 292 | 356 | 432 | 559 |
| H (korkeus) | 75 | 85 | 105 | 130 | 155 | 210 | 260 | 350 |
API 608 taotun teräksen kelluva palloventtiili Tarkastus ja testaus
| Silmämääräinen tarkastus | MSS SP-55 |
| Materiaalin tarkastus |
PMI-testi ----Kemiallinen analyysi HB-testi --- kovuustesti UT---Ultraäänitesti RT---Radiograafinen testi MT --- Magneettinen testi NDT-testi -tuhoamaton |
| Mittojen tarkastus | Piirustusten mukaan |
| Venttiilin tarkastus ja testaus | API 598, DIN 3230, EN 12266, BS 5146 |
Ominaisuudet
- Taottu eheys:Valmistettu taotusta teräksestä (A105, F316 jne.), joka eliminoi valuviat ja tarjoaa erinomaisen lujuuden korkeapainehuoltoon.
- Itsesaumaus-:"Kelluva pallo" käyttää linjapainetta työntämään pallon alavirran istuinta vasten varmistaen anolla-vuototiiviste.
- Pakollinen turvallisuus:Sisältää anAnti-Staattinenlaite,Puhalla -varsivarsi, jaAPI 607 Fire-turvallinensuunnittelu vakiona.
- Korkea kestävyys:Siinä on paksummat seinät ja vahvemmat varret kuin tavallisissa ASME-venttiileissä, jotka on suunniteltu erityisesti ankariin jalostamoympäristöihin.
Sovellukset
- Jalostus ja petrokemia:Kriittinen prosessiputkisto hiilivedyille ja syövyttäville nesteille.
- Öljy ja kaasu:Maakaasun jakelu, kompressoriasemat ja säiliötilan jakoputket.
- Kemiallinen käsittely:Luotettava vaarallisten tai myrkyllisten kemikaalien eristäminen.
- Virta ja apuohjelmat:Korkeapaine{0}}höyry, teollisuuskaasun kuljetus ja vesijärjestelmät.

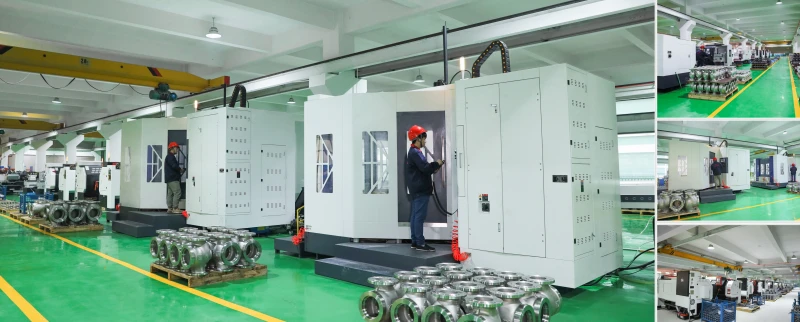

CNC SEIK työpaja
FAQ
Mitä eroa on API 608:lla ja API 6D:llä?palloventtiili?
| Ulottuvuus | API 608 palloventtiili | API 6D palloventtiili |
|---|---|---|
| Ydinpaikannus | Yleinen teollisuuspalloventtiili | Putkisto{0}}erityinen palloventtiili |
| Sovellusskenaariot | Tehdasprosessin putkijärjestelmät- | Pitkän{0}}öljyn ja kaasun siirtoputket |
| Nimelliskokoalue | Enimmäkseen pienet koot (yleensä ½" ~ 12") | Hallitsevat suuret koot (yleensä 2" ~ 60") |
| Pallon rakenne | Suurin osa on kelluvia palloja | Enimmäkseen trunnion kiinteä pallo |
| Suorituskykyvaatimukset | Täyttää tavanomaisen prosessitoiminnan, paloturvallisuus on API 607 mukainen | Vaatii parempaa turvallisuutta ja tiivistyskykyä, on täytettävä API 6FA -palonsuojavaatimukset, lisäksi varustettu DBB/DIB-tiivisteellä, automaattisella paineenrajoittimella ja muilla erikoistoiminnoilla |
Mikä on API 608:n paineluokitus?
API 608 kattaa150#~800LB (ANSI-paineluokat):
Laipalliset/päittäishitsauspäätyventtiilit: 150LB, 300LB, 600LB
Pistorasiahitsaus/kierrepäätyventtiilit: 150LB, 300LB, 600LB, 800LB
Onko API 608 paloturvallinen?
Kyllä, API 608 edellyttää, että venttiilit ovat paloturvallisen rakenteen mukaisia.
Se vaatii nimenomaisesti palonkestävää-suunnittelua, ja palotestauksen on täytettävä API 607 -palotestistandardin vaatimukset, jotta voidaan varmistaa väliaikainen tiivistys metallin---metallikontaktin kautta sen jälkeen, kun pehmeä tiivistemateriaali on vaurioitunut tulipalossa.
