AWWA C516 on American Water Supply Engineering Associationin kehittämä standardi suurille-halkaisijaltaan kumi-tiivistetyille läppäventtiileille. Se koskee venttiilejä, joiden halkaisija on suurempi tai yhtä suuri kuin 78 tuumaa (2000 mm), ja siinä määritellään niiden suunnittelua, materiaaleja, testausta ja käyttöolosuhteita koskevat vähimmäisvaatimukset.
Nollavuototakuu! Hanki tehdashinta 78" - 144" AWWA C516 -kumi-istuvilla läppäventtiileillä.
Paine- ja nopeusluokat
| Paineluokka | Suurin työpaine (psi) | Luokan pääte | Suurin nopeus (ft/s) | Huomautuksia |
| Luokka 25 | 25 psi | A | 8 jalkaa/s (2,4 m/s) | Soveltuu matalapaineisiin{0}}imu-/painovoimalinjoihin. |
| Luokka 75 | 75 psi | B | 16 jalkaa/s (4,9 m/s) | Yhteinen luokka kaupunkiveden siirtoon. |
| Luokka 150 | 150 psi | A | 8 jalkaa/s (2,4 m/s) | Korkeapaine{0}}jakelujärjestelmät. |
| Luokka 250 | 250 psi | B | 16 jalkaa/s (4,9 m/s) | Korkeapaineiset,{1}}korkeapaineiset ja{1}}nopeat teollisuus-/päälinjasovellukset. |
Materiaalitiedot (ydinkomponentit)
| Komponentti | Yleiset materiaalit (ASTM-standardit) | Tärkeimmät ominaisuudet / edut |
| Runko | Pallorauta A536 / Valuteräs A216 | Korkea painekapasiteetti ja maadoituskestävyys. |
| Disc | Pallorauta / ruostumaton teräs 304/316 | Optimoitu virtausprofiili ja parannettu korroosiosuojaus. |
| Akseli | SS 304/316 / 17-4PH | Korkea vääntömomentti ja erinomainen ruosteenkestävyys. |
| Kumi istuin | EPDM / Buna{0}}N (nitriili) | EPDM juomavettä varten; Buna-N öljyn/hiilivedyn kestävyyteen. |
| Laakerit | Pronssi/itse{0}}voitelevat PTFE-vuoraukset | Pitkä-huoltovapaa-käyttö alhaisella vääntömomentilla. |
Edustavat mitat (kasvot-kasvot-)
| Nimellinen koko (NPS) | Nimelliskoko (mm) | Lyhyt sarja F-–-F (in) | Pitkä sarja F-–-F (in) | Tyypillinen paino (kg - arvio) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Mukautettu rakennus |
Suorituskyvyn testaus ja laadunvalvonta
| Testikohde | Painevaatimus | Hyväksymiskriteerit |
| Shell Test | 2x nimelliskäyttöpaine | Ei näkyvää vuotoa rungossa/tiivisteessä; ei rakenteellisia vaurioita. |
| Istuimen testi | 1x nimelliskäyttöpaine | kupla{0}}tiukkatai nolla{0}}vuotoa kumiistuimessa. |
| Cycle Life Test | Vaihtelee koon mukaan (500 - 10 000 jaksoa) | Tiivistyskyvyn on säilyttävä ennallaan pyöräilyn jälkeen. |
| Pinnoitteen tarkastus | Per AWWA C550 | Epoksipinnoitteen paksuus on tarkistettava ilman reikiä. |
AWWA C516:n suuren-halkaisijaltaan kumi-suljettujen läppäventtiilien sovellukset
Kunnalliset vesihuoltojärjestelmät
1. Raakaveden siirto
2. Vedenkäsittelylaitoksen (WTP) prosessit:
- Sisääntulon ohjaus
- Pumppuaseman eristys
- Valmiit vesialtaat
3. Pitkän-etäisyyden vesikuljetus
Sähköntuotannon jäähdytysjärjestelmät
- Kiertovesijärjestelmät
- Jäähdytystornin eristys
- Imunäytön pesu
Jätevesi ja teollinen vedenkäsittely
- Toissijainen jätevesi
- Kierrätetty teollisuusvesi
- Suolanpoistolaitokset
Tulvientorjunta- ja viemäröintiprojektit
- Suuret viemäripumppuasemat
- Hydrauliset rakenteet

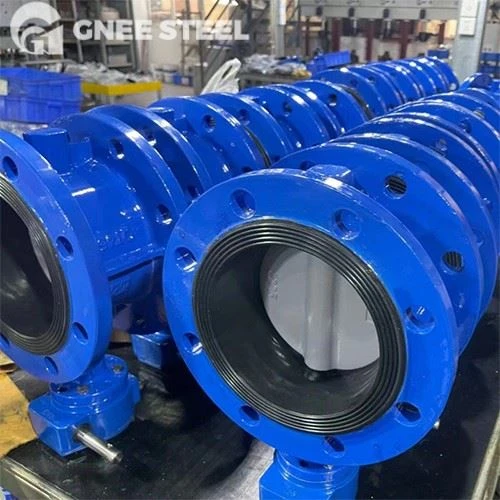

GNEEAWWA C516 Läppäventtiilitehdas
FAQ
Mitä eroa on AWWA C504:n ja AWWA C516:n välillä?
TheC504 standardikoskee yleiskäyttöisiä-kumi--istukkaläppäventtiilejä, joiden halkaisija on 3–72 tuumaa (75–1 800 mm), joita käytetään laajalti tavanomaisissa vedenkäsittelyjärjestelmissä; kun taasC516 standardion suunniteltu erittäin-halkaisijaltaan suurille venttiileille, jotka määrittävät läppäventtiilit, joiden mitat ovat vähintään 78 tuumaa (2 000 mm) ja jotka sopivat suurelle-virtaukselle,suuri{0}}halkaisijatärkeimmät vesihuolto- tai viemärihankkeet.
Mitkä ovat kolme tyyppiä läppäventtiilejä?
3 eri tyyppisiä läppäventtiilejä
Läppäventtiilejä on erilaisia, ja ne on räätälöity tiettyihin sovelluksiin perustuen tekijöihin, kuten painealue, liitäntätyyppi ja käyttötapa. Yleisimpiä tyyppejä ovat mmkiekot.
Mitä AWWA tarkoittaa?
TheAmerican Water Works Association(AWWA) on maailman suurin vesihuollon ammattilaisten järjestö. AWWA uskoo, että jokainen vesialan ammattilainen ansaitsee tuntea olevansa valtuutettu ja heillä on oltava tarvittavat työkalut ja resurssit tarjotakseen yhteisöilleen turvallista ja puhdasta vettä.
