Tuotteen kuvaus
Kryogeeniset palloventtiilit on suunniteltu kryogeenisten käsittelylaitosten kryogeenisille väliaineille, kuten nestemäisille kaasuille CO2, N2, Ar, O2 maakaasu (LNG). Venttiilissä on jousikuormitettu istukkarengasjärjestelmä, joka varmistaa pallon helpon vaihtamisen jopa -200 asteen lämpötiloissa. Lisäksi palloventtiilissä on integroitu paineenalennusjärjestelmä, puhallussuojattu kytkinakseli, käytännössä ei kuolleita tiloja ja TA-Luft-standardien mukainen esijännitetty pysäytysholkkitiiviste prosessin maksimaalisen luotettavuuden varmistamiseksi.
Kryogeeniset palloventtiilit on valmistettu erityisesti erittäin alhaisiin ja kryogeenisiin sovelluksiin. Venttiili on suunniteltu integroidulla konepellin jatkeella, joka estää kryogeenisten nesteiden pääsyn varren tiivisteeseen saamalla nesteen kiehumaan ja muuttumaan kaasuksi. Tämä minimoi energiahäviön jatkeen varrella ja estää venttiilin vaurioitumisen. Venttiilin rakenteellinen eheys minimoi sisäisten komponenttien lämpömuodonmuutokset, jotka johtuvat lämpötilan muutoksista, mikä varmistaa korkeimman suorituskyvyn tiukan sulkemisen kannalta kriittisillä LNG-alueilla.
Erittely
|
Koot |
DN 10 - DN 150 |
|
Painearvot |
PN 10 - PN 40, ASME-luokka 150/300 lbs, tyhjiötiivis |
|
Käyttölämpötila |
- 200 astetta + 200 asteeseen |
|
Kasvotusten ulottuvuus |
(Laipoitettu versio EN 10921) EN 558 series 1, EN 558 series 27, ANSI B16.10 |
|
Hitsauspäät |
Ulkokierre EN 10226-1, ulkokierre DIN ISO 228-1 |
|
Lisäominaisuudet |
Kryoeristyskiinnitys kryogeenisille aineille, kuten nestemäisille kaasuille (CO2, N2, LNG) |
|
Asennuslaippa |
DIN EN ISO 5211 |
|
Testata |
DIN EN 12266-1 |
Sovellusalueet
Nesteytetty maakaasu (LNG)
Nestekaasu (LPG)
Nesteytetty happi
Nesteytetty vety.
Ilmanerotusteollisuus
Suunnitteluominaisuudet ja edut
Venttiilin suojuksen laajennettu rakenne varmistaa venttiilivarren tiivistyksen ja tiivistyksen luotettavuuden.
Viemäröintilevyn muotoilu estää kondensoitumisen.
Antistaattinen ja palonkestävä muotoilu.
Onkalo vapauttaa automaattisesti paineen, joka soveltuu räjähdysaineille ja on turvallinen.
Jännityksellä kuormitetut API 622 -sertifioidut grafiitti- ja huulitiivisteet varmistavat API 624 hajapäästöstandardien noudattamisen.
Soveltuu niinkin alhaisiin käyttölämpötiloihin kuin -196 astetta.
Useita venttiilin istukan suunnitteluvaihtoehtoja, jotka sopivat erilaisiin työskentelyaineisiin ja olosuhteisiin.
Valinnainen ylhäältä tai sivulta sisäänkäynti.

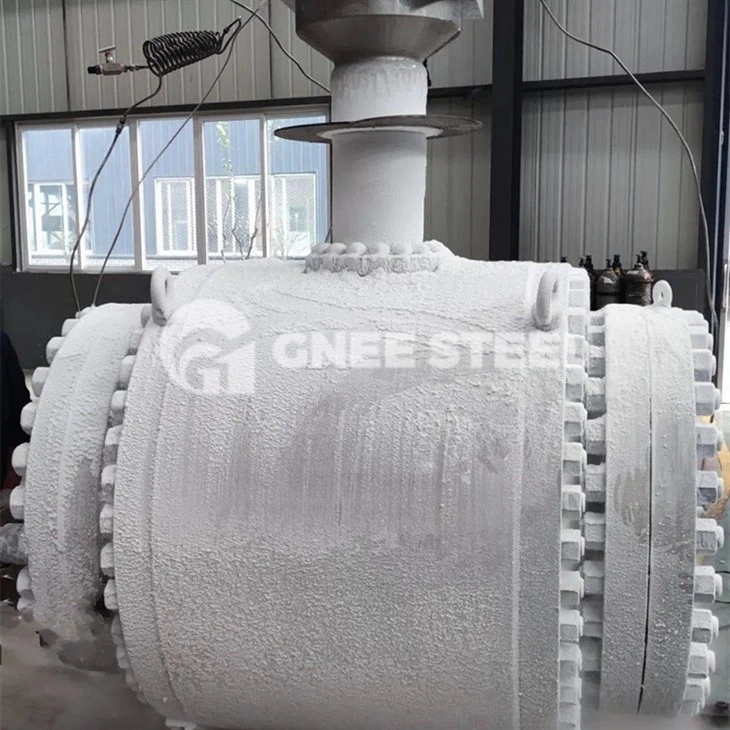

GNEE kryo pallo venttiili joukkue

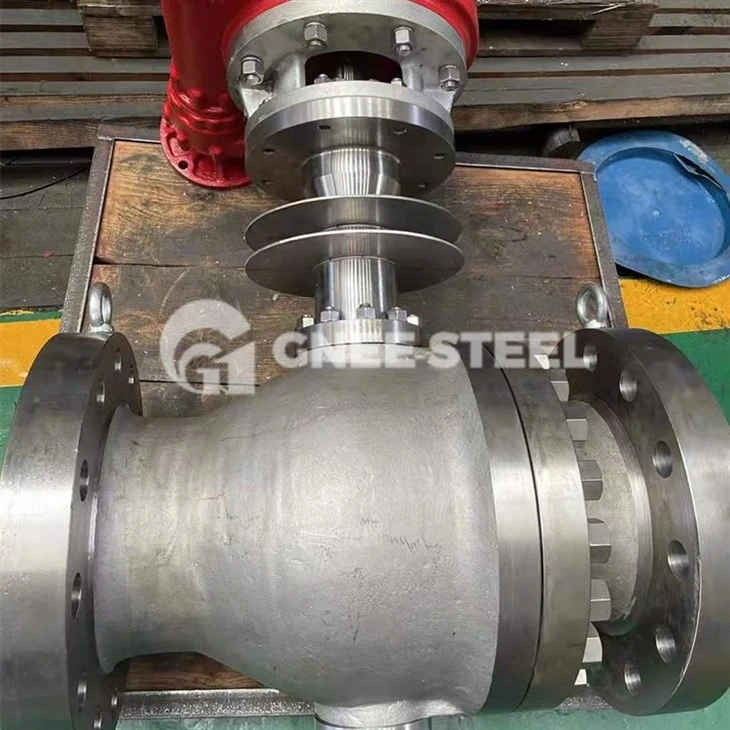

GNEE korkeapaineisten kryogeenisten palloventtiilien asiakkaat
