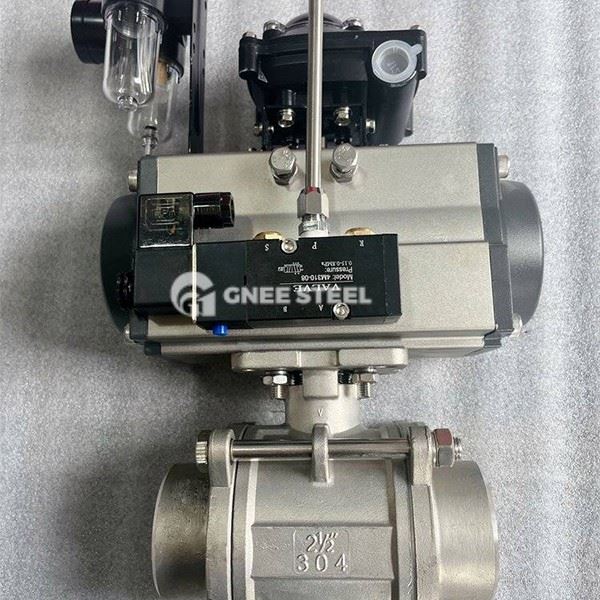

ON POIS -palloventtiili pneumaattisella toimilaitteella
Kuvaus
On-off-palloventtiili pneumaattisella toimilaitteella on nopeasti avautuva ja sulkemisventtiili, jota ajaa paineilma. Se koostuu pneumaattisesta toimilaitteesta ja palloventtiilin rungosta. Sen ydintoiminto on täysin avoin/täysimittainen hallinta, joka sopii automatisoituihin teollisuusskenaarioihin, jotka vaativat nopean nesteen raja-arvon tai johtavuuden (kuten hätätilanteen sammutus, kaukosäädin).
Ydinrakenne ja koostumus
Pneumaattinen toimilaite
Sylinteri ja mäntä: paineilma ajaa mäntä liikkumaan, ja lähtömomentti ajaa pallon pyörimään;
Ohjauselementti: Sisältää solenoidiventtiilit, paikannuslaitteet jne., Vastaanottavat signaalit ilmavirran suunnan ja paineen säätämiseksi;
Tyyppi: Yhdentoiminnan (jousen nollaus) ja kaksoisvaikutus (kaksisuuntainen ilmanohjaus), mukautettu erilaisiin ohjausvaatimuksiin.
Palloventtiilirunko
Pallo: Kelluva tai kiinteä muotoilu, koko halkaisijan rakenne vähentää nesteenkestävyyttä;
Tiivistysmateriaali: PTFE (korroosiokestävä) tai metallihuonetiiviste (korkea lämpötila ja korkeapaine skenaario);
Liitomenetelmä: laippa, lanka tai hitsaus, mukautettu putkistostandardeihin (kuten ANSI, DIN). Osat
Bracket ja venttiilin varsi: Lähetä toimilaitteen lähtömomentti palloon synkronisen toiminnan varmistamiseksi.
ON POIS -palloventtiili pneumaattisella toimilaitteella
| Kokoalue | 1/2 "~ 8", DN15 ~ 200 |
| Toimintatila | Kaksinkertainen näyttelijä, kevään palautus (yksi näyttelijä) |
| Käyttöpaine | 1,6MPA |
| Ilmansyöttöpaine | 2,5 - 8 bar |
| Elinikä | 1, 000, 000 (1 miljoona) kertaa |
| Kiertokulma | 90 astetta ± 4 astetta |
| Rungon materiaali | SS304, SS316, SS316L |
| Tiivistysmateriaali | Ptfe: -30 aste ~ 180 astetta, ppl: -30 aste ~ 250 astetta |
| Monien tapojen lukumäärä | Kaksi tapaa |
| Lopetusyhteys | Langanpää |
| Sovellettava media | Veden, ilman, kaasun, öljyn, nesteen hallinta |
| Valinnainen toiminta | Kahva, sähkökäyttö tai pneumaattinen |
| Valinnaiset lisävarusteet | Namur -solenoidiventtiili, rajakytkin, FRL, asennon osoitin, manuaalinen laite |
| Soveltaminen |
Ruoka ja juoma, vesi ja jätevesi, erittäin puhdas vesi, suolanpoisto, kemikaali, Tekstiili, lääkkeet, sellu ja paperi |
ON POIS -palloventtiili pneumaattisella toimilaitteella
Edut
Fast Response ja korkea luotettavuus
Pneumaattinen asema ei vaadi monimutkaisia piirejä, sillä on vahva häiriöiden vastainen kyky ja se sopii räjähdyksenkestävään ja korkean riskin ympäristöön;
Toimilaitteella on vakaa toiminto, korkea toistettavuus ja tukee etäautomaation ohjausta.
Excellent Sealing Suorituskyky
PTFE -venttiilin istuin saavuttaa nollavuodot huoneenlämpötilassa, ja metallit kovat tiivisteet kestävät lämpötiloja 450 asteeseen .
laajuinen median sopeutumiskyky
Pystyy käsittelemään nesteitä, kaasuja, höyryä ja hiukkasia sisältäviä väliaineita (kuten jätevedet, massa).
Easy huolto
Modulaarinen suunnittelu tukee tiivisteiden tai toimilaitteiden nopeaa korvaamista seisokkien vähentämiseksi.
Sovellukset
Petrokemiallinen
Öljy- ja kaasuputkien hätäkumppia, reaktorimateriaalien eristäminen ja rikkivetykestävyys.
Energy and Power
Kattilan höyryjärjestelmien ja kaasunsiirtoputkien nopea sulkeminen.
Vedenkäsittely ja ympäristönsuojelu
Virtaushallinta jätevedenkäsittelylaitoksissa, väliaineiden luotettava raja-arvo, joka sisältää kiinteitä epäpuhtauksia.
Ruoka ja farmaseuttinen
Terangitehoiden (kuten nestemäisten lääkkeiden ja maitotuotteiden) aseptinen toimitus GMP -sertifiointivaatimusten mukaisesti.
