AWWA C504on American Water Supply Engineering Associationin (AWWA) kehittämä standardi kumitiivistetyille{0}}läppäventtiileille. Se koskee venttiileitä, joiden halkaisija on 3-72 tuumaa (noin 76-1800 mm), ja siinä määritellään niiden suunnittelua, materiaaleja, testausta ja käyttöolosuhteita koskevat tekniset vaatimukset.
Näitä läppäventtiilejä käytetään laajalti kunnallisissa vesihuollossa, jätevedenkäsittelyssä ja teollisuusvesijärjestelmissä avainlaitteina virtauksen sulkemiseen tai säätelyyn. Niiden ydinominaisuus on pehmeän kumisen-tiivisterakenteen käyttö, joka mahdollistaa luotettavan tiivistyksen keski- ja matalapaineolosuhteissa, mutta tarjoaa myös etuja, kuten kompaktin rakenteen, nopean avaamisen ja sulkemisen sekä helpon huollon.
Paine- ja nopeusluokat
| Paineluokka | Suurin työpaine (psi) | Nopeusluokka | Suurin virtausnopeus (ft/s / m/s) | Huomautuksia |
| Luokka 25 | 25 psi | 25A / 25B | 8 ft/s (2,4) / 16 ft/s (4,9) | Sopii imu- ja painovoimavirtaukseen. |
| Luokka 75 | 75 psi | 75A / 75B | 8 ft/s (2,4) / 16 ft/s (4,9) | Yleistä matalan{0}}–-keskipaineisen linjan kohdalla. |
| Luokka 150 | 150 psi | 150A / 150B | 8 ft/s (2,4) / 16 ft/s (4,9) | Standardi kunnallisille vesijärjestelmille. |
| Luokka 250 | 250 psi | 250A / 250B | 8 ft/s (2,4) / 16 ft/s (4,9) | Korkeapaine{0}}jakelu- ja pumppuasemille. |
Vakiomateriaalit (ydinkomponentit)
| Komponentti | Yleiset materiaalit (ASTM-standardit) | Kuvaus |
| Runko | Pallorauta A536 / Harmaarauta A126 | Pallorautaa suositaan yleensä paremman sitkeyden vuoksi. |
| Disc | Pallorauta A536 / ruostumaton teräs / alumiinipronssi | Levyjen reunat ovat usein ruostumatonta terästä suojaamaan istuinta. |
| Akseli | Ruostumaton teräs 304 / 316 / 17-4PH | Lujuusluokka on valittava vääntömomenttivaatimusten perusteella. |
| Istuin | EPDM / Buna{0}}N (nitriili) | EPDM juomavettä varten; Buna-N öljy-laakereille. |
| Säilytys | Ruostumaton teräs 304/316 | Istuin kiinnitetään puristimilla ja pulteilla tai kiinteästi muotoiltu. |
| Laakerit | Pronssi / komposiittikuituvuoraukset | Sen on oltava itse{0}}voiteleva akselin juuttumisen estämiseksi. |
Kasvot-kasvotusten-mitat (rakenteen pituus)
| Nimellinen koko (NPS) | Nimelliskoko (mm) | Lyhyt sarja F-–-F (in) | Pitkä sarja F-–-F (in) | Tyypillinen liitäntä |
| 6" | 150 | 5.0 | 8.0 | Laipallinen / kiekko |
| 12" | 300 | 8.0 | 12.0 | Laipallinen |
| 24" | 600 | 8.0 | 15.0 | Laipallinen |
| 36" | 900 | 12.0 | 18.0 | Laipallinen |
| 48" | 1200 | 15.0 | 24.0 | Laipallinen |
| 72" | 1800 | 18.0 | 36.0 | Laipallinen |
Tehtaan suorituskyvyn testausvaatimukset
| Testikohde | Testipaine | Hyväksymiskriteerit |
| Shell Test | 2x nimelliskäyttöpaine | Pidetty 2-10 minuuttia; ei näkyviä vuotoja tai rakenteellisia vaurioita. |
| Istuimen testi | 1x nimellispaine | kupla{0}}tiukkasulkeminen; nolla näkyvää vuotoa molemmilta puolilta. |
| Vääntömomenttitesti | Täysi paine-ero | Mitattu vääntömomentti ei saa ylittää toimilaitteen nimellisarvoa. |
| Cycle Life Test | Riippuen koosta | 3"-20": 10 000 sykliä; 24"-72": 5000 sykliä. |

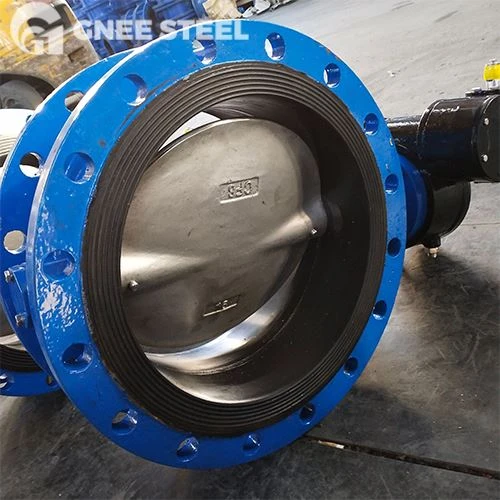

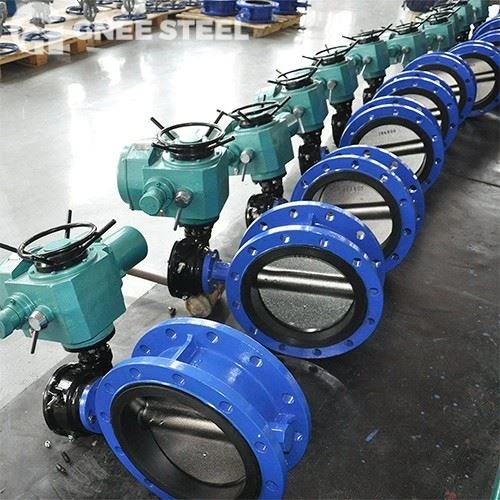

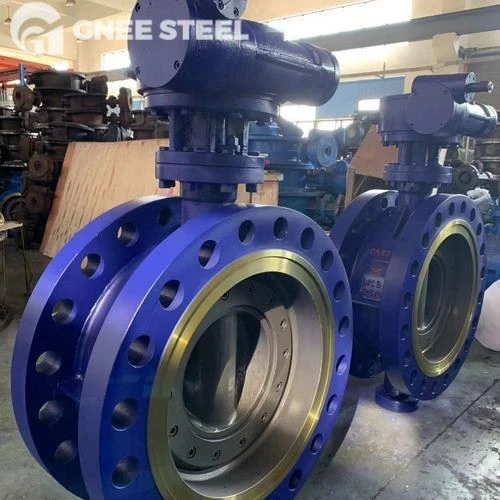

GNEE AWWA C504 Läppäventtiilitehdas
FAQ
Mikä on AWWA C504 -standardi?
AWWA C504Läppäventtiili, kumitiiviste, fuusiosidottu epoksipinnoitettu tai kovakumivuorattu, käytetään vesiteollisuudessa, kunnallistekniikassa, vesihuoltoprojekteissa, juomavesitekniikassa, meriveden käsittelyssä ja suolanpoistossa. DESIGN. Suunnittelustandardi: AWWA C504.
Mitä eroa on AWWA C504:n ja API 609:n välillä?
Materiaali- ja testausstandardit
Testausvaatimukset vaihtelevat standardin mukaan. API 609 vaatii kuoren testauksen 1,5-kertaisella työpaineella ja istuimen testauksen 1,1-kertaisella työpaineella. AWWA C504 sisältää samanlaiset testit sekä käyttömomenttimittaukset toimilaitteen koon tarkistamiseksi.
Mikä on AWWA C504:n paineluokitus?
Nykyinen AWWA C504-00 -standardi kattaa paineluokitukset alkaen25-250 psinopeuksilla 8-16 fps.
