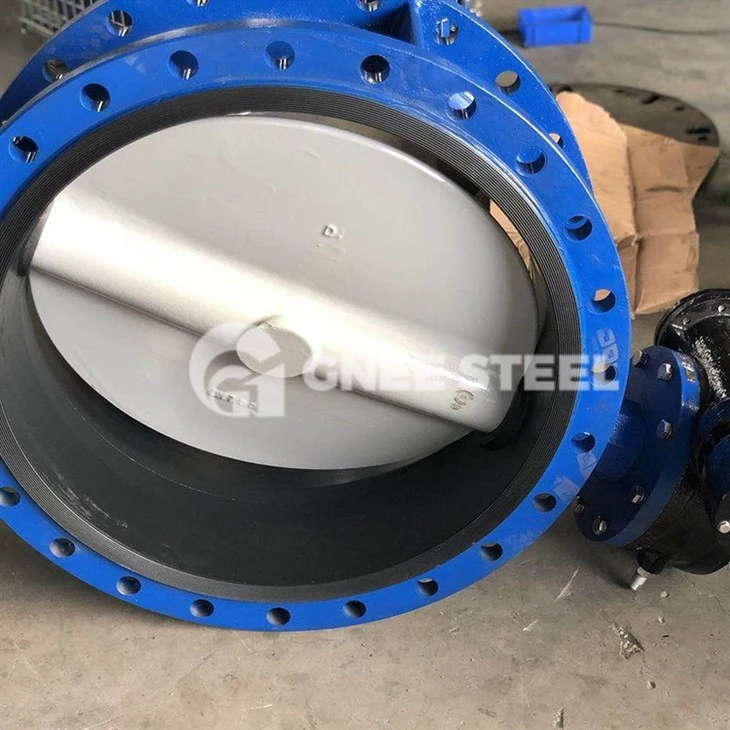

Yksittäisen epäkeskisen läppäventtiilin rakenteellinen piirre on se, että venttiilin varren akseli poikkeaa perhoslevyn keskipisteestä, jolloin perhoslevyn ylä- ja alakeskipisteet eivät enää tule pyörimisakseliksi, mikä hajottaa ja vähentää liiallista pursottumista venttiilien välillä. perhoslevyn ylä- ja alapäät ja kylmä yö.
- Standardien noudattaminen
Suunnittelustandardi: API 609, ASME B16.34
Rakennepituus: ASME B16.10,GB/T 12221
Liitospää: ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113
Testistandardi: API 598, ISO 5208, GB/T 26480, GB/T 13927
| Aktivointi | Sähkötoimilaite, Pneumaattinen tai hydraulinen toimilaite, vaihdelaatikko, ISO-ylälaippa; |
| Yhteys | laipallinen, hitsattu, kiekkotyyppi; |
| DN: | 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 2000; |
| PN: | 2,5, 6, 10, 16, 25 ; |
| Tiivistemateriaali | NBR (VITON, EPDM); |
| Tmax | 180 astetta; |
| Venttiilin tyyppi | L32.6; |

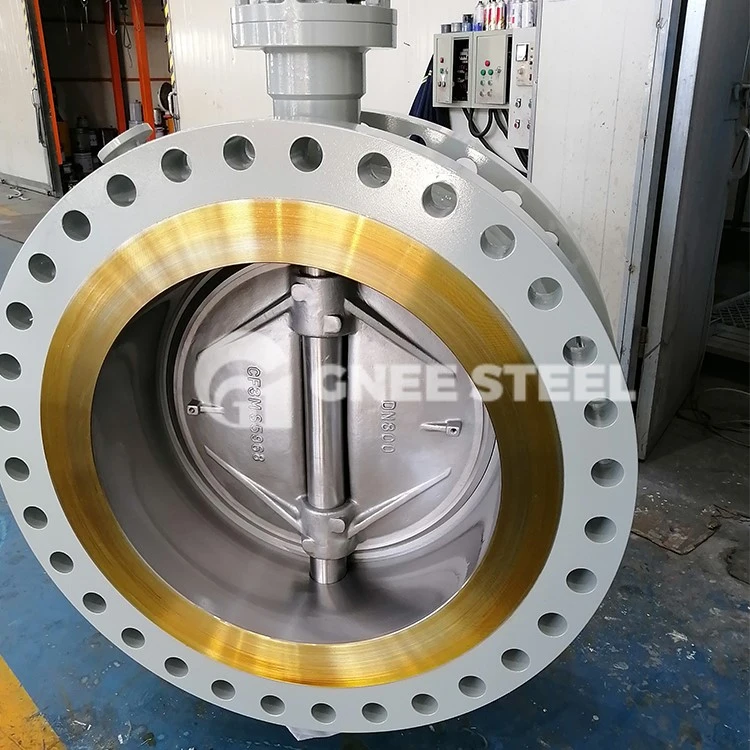

- Epäkeskiset läppäventtiilit
-
Pääasiallinen syy tiivistysparin tiivistyskyvyn epäonnistumiseen
① Läppäventtiilin avaus- ja sulkemisprosessin aikana, kun venttiililevy pyörii ja puristaa elastista pehmeää venttiilin istukkaa, venttiililevyssä ja venttiilin istukassa tapahtuu mekaanista kulumista ja naarmuja;② Kun venttiililevy puristaa elastisen venttiilin istukan, elastinen venttiilin istukka tai venttiililevyn elastinen kerros tuottaa pysyvän plastisen muodonmuutoksen, kylmävirtauksen, elastisen vaurion jne.;
③Elastisen venttiilin istukan materiaali tai venttiililevyn elastinen kerros vanhenee ja rikkoutuu;
④ Tiivistyspinnan keskimääräinen kavitaatio ja eroosio.
