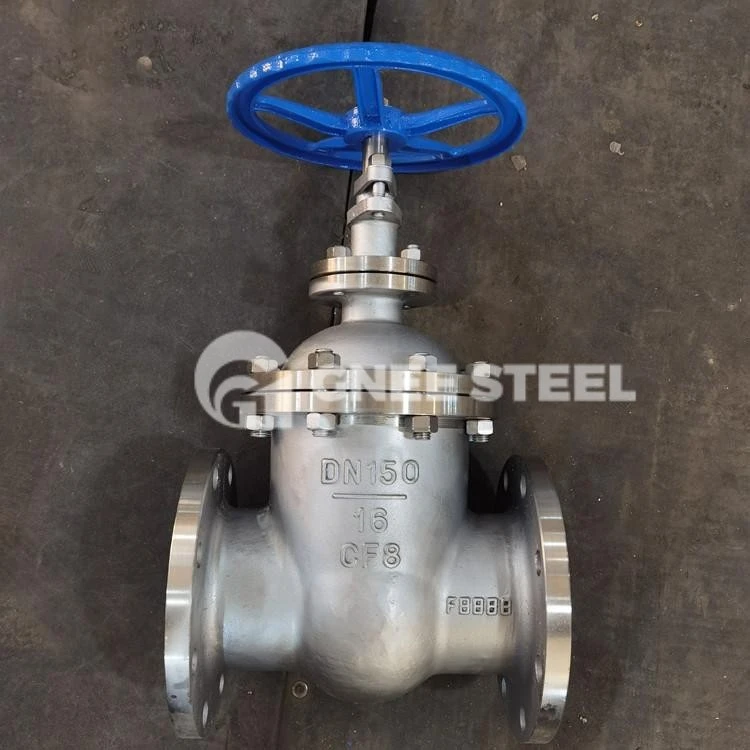

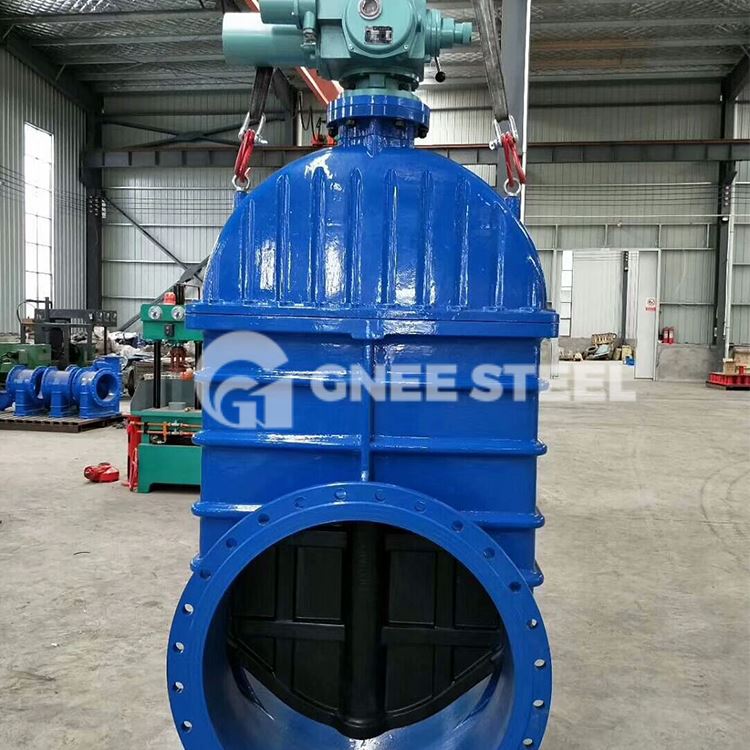

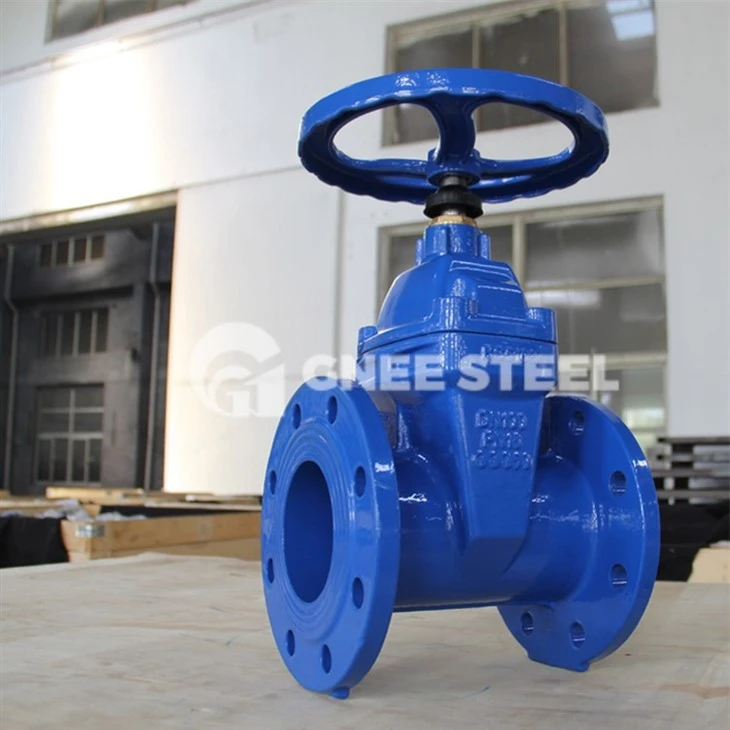

Ei nouseva varsi porttiventtiili

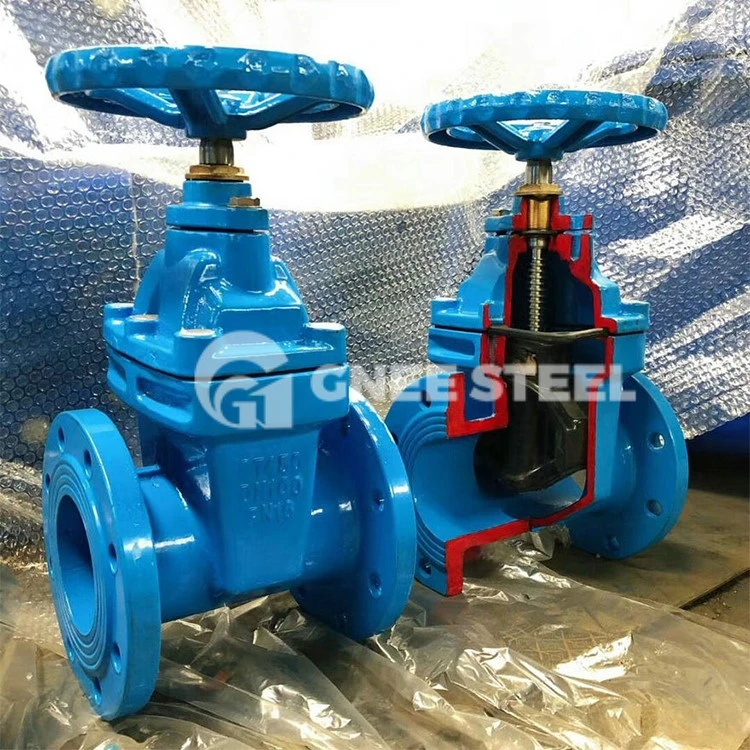

Piilokaraporttiventtiiliä kutsutaan myös pyöriväksi varsiportiksi (kutsutaan myös piilokaran kiilaventtiiliksi). Venttiilivarren mutteri on venttiilin rungossa ja suorassa kosketuksessa väliaineen kanssa. Kun porttia avataan ja suljetaan, venttiilin karaa pyöritetään.

• Tärkeimmät erot nousevan varren ja piilovarren luistiventtiilien välillä:

1. Piilokaran luistiventtiilin nostoruuvi vain pyörii liikkumatta ylös ja alas. Vain tanko on esillä, ja sen mutteri on kiinnitetty porttilevyyn. Porttilevyä nostetaan ruuvia kiertämällä. Oven karmia ei ole näkyvissä; Tangon luistiventtiilin nostoruuvi on esillä ja mutteri on lähellä käsipyörää ja on kiinteä (ei pyöri tai liiku aksiaalisesti). Portti nostetaan ruuvia kiertämällä. Ruuvilla ja portilla on vain suhteellinen pyörimisliike, ei suhteellista akselia. Se liikkuu suuntaan ja näyttää oven muotoiselta kannakkeelta.
2. Ohjausruuvi ei näy piilokaraisessa sulkuventtiilissä, mutta johtoruuvi näkyy avoimessa varressa olevassa sulkuventtiilissä.
3. Kun piilokaran sulkuventtiili avataan ja suljetaan, ohjauspyörä ja venttiilin kara ovat yhteydessä toisiinsa ja ovat suhteellisen liikkumattomia. Se avautuu ja sulkeutuu kiertämällä venttiilin karaa kiinteässä kohdassa venttiililevyn nostamiseksi ja portin laskemiseksi. Nousevan varren luistiventtiili nostaa tai laskee venttiililevyä venttiilivarren ja ohjauspyörän kierteitetyn voimansiirron kautta. Yksinkertaisesti sanottuna nousevan varren luistiventtiili liikuttaa venttiililevyä ylös ja alas yhdessä venttiilivarren kanssa, ja ohjauspyörä on aina kiinteässä kohdassa.

• Luistiventtiili ei nouse
