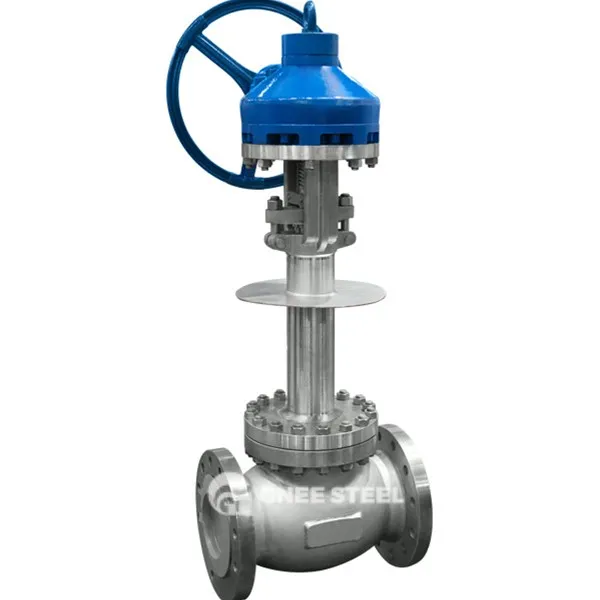

Matalan lämpötilan maapallon venttiilin kuvaus
Matalan lämpötilan maapallon venttiili on erikoistunut erittäin pieniin lämpötilan väliaineisiin (-40 asteeseen -250 asteen asteen) katkaisuluokkaventtiilit, venttiilin venttiilin läpän läpi istuimen akselin nostoohjausnesteen päälle ja pois päältä, sopii nesteytetylle luonnonkaasulle (LNG), nestemäinen happea, nestemäistä nitrogeeniä ja muita syvän-cold-media-olosuhteita.}}}}}
Rakenteelliset piirteet
Pitkäkaulainen konepellisuunnittelu
Konepelliä pidennetään ja pidennetään, jotta täyte laatikko on poissa kryogeenisistä väliaineista, estävät venttiilin varret jäätymästä ja varmistavat, että tiivisteet toimivat ympäristön lähellä huoneenlämpötilaa .
Tiivisteet ja materiaalit
Venttiilin venttiilin tiivistyspinta: Sementoidun karbidin (kuten umpikuja) tai keraamisen pinnoitus, joka on kestävä pesujen kulumiselle;
Venttiilin rungon materiaali: matalan lämpötilan seosten (LCB, LC3) tai austeniittisen ruostumattoman teräksen (305) tai austeniittinen ruostumaton teräs (305) .) käyttö tai austeniittinen ruostumaton teräs (304L/316L), jotta vältetään matalan virran omaisuus;
Adiabaattinen rakenne: Valinnainen tyhjiö monikerroksinen adiabaattinen tai korkea tyhjiödiabaattinen kerros ulkoisen lämmönsiirron vähentämiseksi .
Yhteydet
Pistorasiahitsaus (SW), Butt Weld (BW) tai laippayhteydet vastapaineen tiivistysvaatimuksiin .
Ajo -lomake
manuaalinen, sähkö- tai pneumaattinen toiminta, sähkötoimilaitetuki 4-20 MA -signaalin kaukosäädin .
Matalan lämpötilan maapalloventtiilin määritys
|
esine
|
venttiili
|
|
Soveltaminen
|
Öljy- ja kaasu-, öljy- ja kaasuteollisuus, Petrokemiallinen, kemiallinen prosessointi, lääkkeet, ruoka ja juoma, vedenkäsittely ja paljon muuta .
|
|
Satamakoko
|
DN50 ~ DN1200mm
|
|
Takuu
|
24 kuukautta
|
|
Lähtöpaikka
|
Henan, Kiina
|
|
Voima
|
manuaalinen
|
|
Väliaineen lämpötila
|
Normaali lämpötila, korkea lämpötila, matala lämpötila
|
|
Tuotenimi
|
Gnee
|
|
Rakenne
|
Maapallo
|
|
Media
|
Öljy ja kaasu, höyry, vesi . kemiallinen jne. .
|
|
Räätälöity tuki
|
OEM, ODM, OBM
|
|
Rungon materiaali
|
Taottu hiiliteräs, taottu CF8/cf8m ruostumaton teräs
|
|
Pallamateriaali
|
Taottu hiiliteräs, taottu CF8/cf8m ruostumaton teräs
|
|
Varren materiaali
|
taottu ruostumattomasta teräksestä jne. .
|
|
Istuinmateriaali
|
PTFE tai metallitiiviste stellitillä, volframikarbidilla
|
|
Lopetusyhteys
|
Laippa, hitsattu, pistorasian hitsaus ja kierre
|
|
Suunnittelija
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Sertifikaatit
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Mouk
|
1 yksikkö
|
Matalan lämpötilan maapalloventtiili
Edut
Syvä kylmä vastus:
Erityinen materiaali- ja rakenteen suunnittelu varmistaa, että -196 aste .
Nolla vuotaminen: tiivistys:
Metalli kovaa tiivistettä tai palkeita tiivistysrakennetta alhaisen lämpötilan väliaineen vuodon estämiseksi .
Matala lämmön vuotojen suunnittelu:
Tyhjiöeristyskerros vähentää merkittävästi kylmähäviötä ja säästää energiaa .
Kätevä huolto:
Irrotettava istuinrakenne tiivisteiden helpottamiseksi .
sovellukset
Energia- ja kemianteollisuus:
LNG -nesteytysasema, nestemäisen typen varastointi- ja kuljetusjärjestelmä, etyleenimurhakasvi;
Synteettinen ammoniakki, korkeapaineisen matalan lämpötilan putkilinjan urean tuotanto .
Ilmailutila:
rakettien nestemäinen vety/nestemäinen hapen jakelujärjestelmä (DN vähemmän tai yhtä suuri kuin 250) .
Teollisuuskaasut:
Ilman erotuslaitteet, nestemäinen argoni/nestemäinen hapen varastosäiliön ohjaus .
Öljy- ja sähkövoima:
Öljykenttään liittyvä kaasun nesteytyskäsittely, lämpövoimalaitosten alhaisen lämpötilan säätely .
