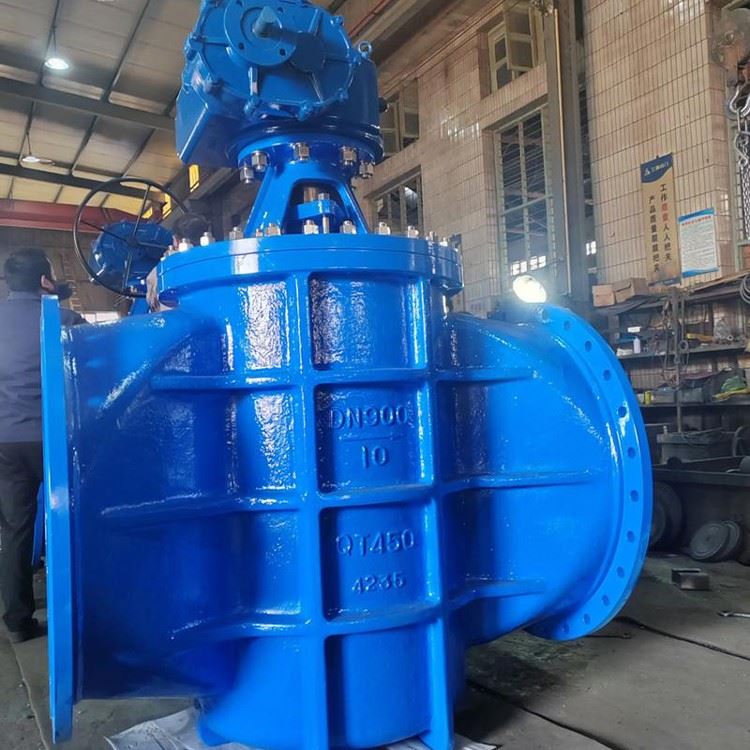

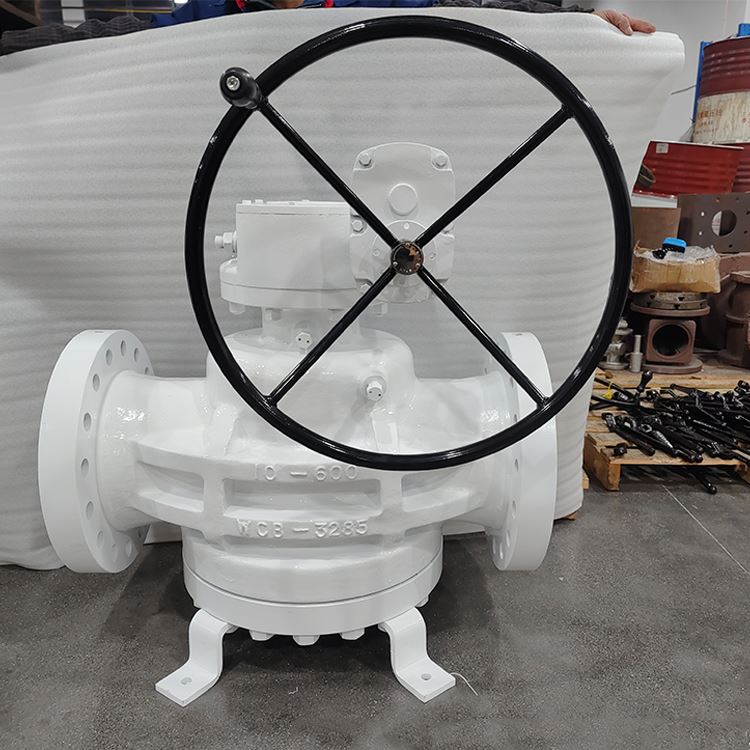

TheA216 WCB RTJ laipallinen tulppaventtiilion raskas-neljännes{1}}kierroserotusventtiili, joka on suunniteltu korkean-paineen ja korkean-lämpötilojen teollisuusympäristöihin. Se käyttää suippenevaa tai sylinterimäistä "tulppaa" sulkuelementtinä. TheRTJ (rengastyyppinen nivel)laipat ovat erottuva ominaisuus, jossa käytetään metallirengastiivistettä, joka lepää laipan pinnan syvässä urassa, joten se on ensisijainen valinta äärimmäisen tiivistyksen eheyteenLuokka 300–2500järjestelmät.
Piirustus RTJ-laippojen tulppaventtiilistä - 2tuumaa - 900LB - A216WCB
Tekniset tiedot
Nämä tekniset tiedot vastaavat korkeapaineisten{0}}hiiliteräksisten tulppaventtiilien teollisia standardeja.
| Tuote | Erittely |
| Suunnittelustandardi | API 599 / API 6D |
| Paineluokitus | Luokka 300, 600, 900, 1500, 2500 |
| Kokoalue | DN15 – DN600 (1/2" – 24") |
| Rungon materiaali | ASTM A216 WCB(Valettu hiiliteräs) |
| Pistokkeen materiaali | ASTM A216 WCB+ENP(Sähkötön nikkelipinnoitus) |
| Kasvot-kasvot- | ASME B16.10 |
| Lopeta yhteys | RTJ laipat(ASME B16.5) |
| Testausstandardi | API 598 / API 6D |
| Käyttölämpötila | -29 astetta 425 asteeseen |
Pääkomponentit
| Komponentti | Kuvaus | Materiaali (tyypillinen) |
| Venttiilin runko | Ensisijainen painetta{0}}sisältävä kuori integroidullaRTJ (rengastyyppinen nivel)laipat. | ASTM A216WCB |
| Pistoke | Suippeneva tai sylinterimäinen sulkuelementti. Siinä on portti (reikä) virtauksen mahdollistamiseksi. | A216 WCB+ENP(Nikkelipinnoitus) |
| Konepelti | Ruuvattu runkoon; se tiivistää yläontelon ja tukee vartta. | ASTM A216 WCB |
| Varsi | Siirtää vääntömomentin käyttäjältä pistokkeeseen. Yleensä siinä on puhallus-kestävä muotoilu. | ASTM A276410tai 304 SS |
| RTJ tiiviste | Metallirengas (kahdeksankulmainen tai soikea), joka asettuu laipan uriin korkeapainetiivisteen varmistamiseksi. | Pehmeä rauta / SS316 |
| Varren pakkaus | Tarjoaa dynaamisen tiivistyksen varren ympärille ulkoisten vuotojen estämiseksi. | Joustava grafiitti |
| Säätöpultti | Sijaitsee konepellissä; käytetään säätämään istuimen pistokkeen kireyttä/puristusta. | Seosteräs |
| Voiteluaineen liitin | Ulkoinen venttiili, jota käytetään ruiskuttamaan tiivisteainetta/rasvaa sisäisiin uriin. | Ruostumaton teräs |
Ominaisuudet
Äärimmäisen paineen eheys:RTJ-laippaliitäntä on suunniteltu korkeapainehuoltoon-. Kun pultteja kiristetään, metallirengastiiviste puristuu uraan, jolloin saadaan akaasu-tiivis, metalli---metallitiivistejoka toimii paremmin kuin tavalliset RF (Raised Face) -laipat.
Painetasapainotettu muotoilu:Korkeapainemalleissa{0}} käytetään usein "käänteisen paineen tasapainotettua" pistoketta. Tämä estää tulpan juuttumisen runkoon korkean paineen alaisena, mikä varmistaa jatkuvan ja hallittavan käyttömomentin.
Itsepuhdistus-:Pistokkeen pyöriminen istuinta vasten pyyhkii pois kalkin ja roskat. Tämä "kaappaus" tekee siitä ihanteellisen lietteille tai väliaineille, joissa on suspendoituneita kiintoaineita.
Täysi poraus / matalapaineen pudotus:Kun virtaus on täysin auki, virtausreitti on suora ja esteetön (Full Port), jolloin virtauskerroin (Cv) huomattavasti korkeampi kuin pallo- tai luistiventtiilit.
Vankka istuimen suojaus:Toisin kuin palloventtiileissä, joissa tiiviste altistuu virtaukselle, kun se on auki, tulppaventtiilin tiivistyspinnat on suojattu väliaineelta täysin avoimessa asennossa, mikä vähentää eroosiota.
Sovellukset
Öljy- ja kaasuvaihteisto:Korkeapaineiset{0}}putket, joissa RTJ-tiiviste varmistaa hiilivetyjen vuotamisen.
Petrokemian jalostamot:Käytetään "Dirty"-palvelussa, jossa väliaineet sisältävät katalyyttejä tai hiukkasia, jotka voivat vahingoittaa palloventtiilin istukkaa.
Korkeapaineinen{0}}höyry:RTJ-laipat käsittelevät lämpölaajenemista paremmin kuin litteät tiivisteet, mikä estää vuodot lämpötilakierron aikana.
Lieteputkistot:Kaivos- tai rikastusrikastussovelluksissa, joissa tulpan raapiminen säilyttää puhtaan tiivisteen.

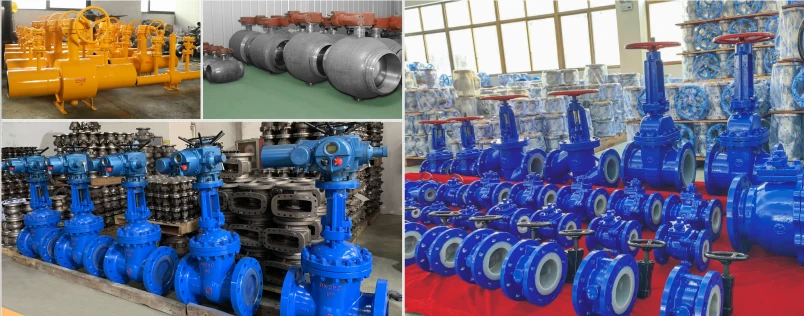

GNEE Valve -työpaja
FAQ
Mitä A216 WCB tarkoittaa?
A216 WCB on yleinen valuhiiliteräsmateriaali, jolle on ominaista erinomainen työstettävyys ja hitsattavuus. Sen pääaineosat sisältävät alkuaineita, kuten hiili, pii ja mangaani; se soveltuu erityisen hyvin-käyttöön lämpötila-alueella -29 asteesta 425 asteeseen ja täyttää siten useimpien teollisuusympäristöjen vaatimukset.
Mitä eroa on A216 WCB:n ja ASTM A105:n välillä?
WCB on valettu hiiliteräs, kun taas A105 on taottu hiiliteräs; molempia käytetään venttiilirungoissa. Valetut venttiilirungot voivat sisältää vikoja, kuten kaasukuplia tai hiekkasulkeumia, kun taas taotut rungot ovat erittäin tiheitä, mikä minimoi tällaiset puutteet. Tyypillisesti venttiilirungoissa käytetään WCB:tä tai WCC:tä (jotka eroavat hiilisisällöltään); kuitenkin sovelluksissa, joissa on tiukemmat vaatimukset-kuten lämpötilan ja paineenalennusasemissa-A105:tä käytetään usein, jos käyttölämpötila ei ylitä 427 astetta.
Miksi käyttää tulppaventtiiliä palloventtiilin sijaan?
Valitse tulppaventtiili palloventtiilin sijaanhankaavia tai "likaisia" materiaalejaja korkeapaine{0}}lietteet.
Kaksi tärkeintä syytä ovat:
Itsepuhdistus-:Pistoke toimii kuten avetolastalla; Pyöriessään se pyyhkii istuimen puhtaaksi roskista. Palloventtiili pidättäisi nämä hiukkaset, naarmuttaen istukkaa ja aiheuttaen vuotoja.
Istuimen suojaus:Täysin avoimessa asennossa tulppaventtiilin tiivistyspinnat ovattäysin suojattuvirtauksesta. Palloventtiilissä istukat pysyvät osittain alttiina nopealle-eroosiolle, mikä johtaa nopeampaan vaurioitumiseen ankarissa olosuhteissa.
