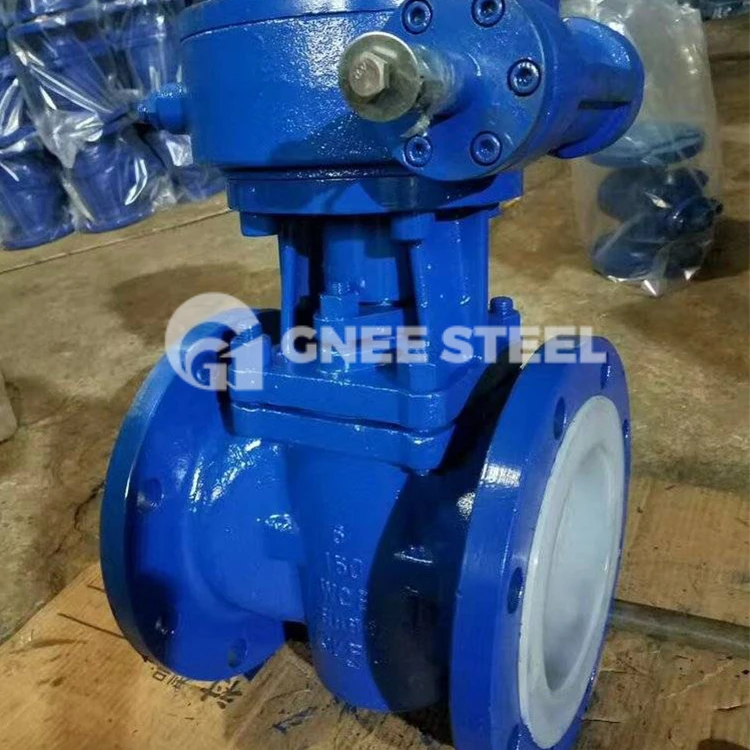

Tuotteen kuvaus

Voitelemattomat tulppaventtiilit sisältävät polymeerirungon vuorauksen tai holkin, joka on asennettu venttiilirungon onteloon.

Voitelemattomilla tulppaventtiileillä on kartiomainen tai kartiomainen muoto, joka toimii kiilana ja painaa polymeeriholkkia kehon onteloa vasten. Holkin käyttö vähentää kitkaa tulppamekanismin ja rungon välillä.

Venttiilin koko	1/4-30
Paineluokka	150-1500LB
Materiaalit	WCB.CF8.CF8M.CF3M.CN7M.M35-1.
Suunnittelu- ja valmistusstandardit	API 598 (nolla vuoto), API 6D
Kasvotusten standardit	ASME B 16,10,
Laipan mittastandardit	ASME B 16,5 , ASME B16,47
Painetestistandardit	API 598 (nolla vuoto), API 6D
Paloturvallisuustestistandardit	API607 JB/T6899
Hajapäästöt	GB/T26481-2011
NACE	NACE-MR-0175
Venttiilin käyttövaihtoehdot	Käsipyörä, kierukkavaihde, sähkötoimilaite, pneumaattinen toimilaite
Sulkuluokka	API 598 (nolla vuoto), API 6D
Poraus	Täysi poraus
Prosessiyhteystyypit	RF FF TG SW BW NPT

Gas plug valves

Voitelemattoman holkkitulppaventtiilin ominaisuudet

1. Puristin pehmeällä tiivisteellä voitelemattomalla holkkitulppaventtiilillä on kohtuullinen rakenne, luotettava tiivistys, erinomainen suorituskyky ja kaunis ulkonäkö.

2. Voitelemattoman holkin tulppaventtiilin tiivistys saavutetaan kiinnittämällä kansilevy. Ainutlaatuinen 360 asteen metallihuuli suojaa kiinteää puristusholkkia.

3. Voitelemattomissa holkkitulppaventtiileissä ei ole väliaineen kerääntymistä onteloon.

4. Metallihuuli tarjoaa itsepuhdistuvan toiminnon hanan pyöriessä, mikä sopii tahmeisiin ja hilseileviin työolosuhteisiin.

5. Voiteluvapaassa holkkitulppaventtiilissä on kaksisuuntainen virtaus, mikä helpottaa käyttöä ja asennusta.

6. Osien materiaalit ja laippakoot voidaan valita kohtuudella todellisten työolosuhteiden tai käyttäjien vaatimusten mukaan vastaamaan erilaisia suunnittelutarpeita.

Gas plug valve

Voitelematon holkin tulppaventtiili Mitat (mm)

Luokka 150Lb
Koko	tuumaa	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Paino	Kg	8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

Luokka 300Lb
Koko	tuumaa	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Paino	Kg	9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

Luokka 600Lb
Koko	tuumaa	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Paino	Kg	11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

Luokka 900Lb
Koko	tuumaa	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Paino	Kg	13	16	21	24	28	32	40	47	91	117	165	285	420	610	860
