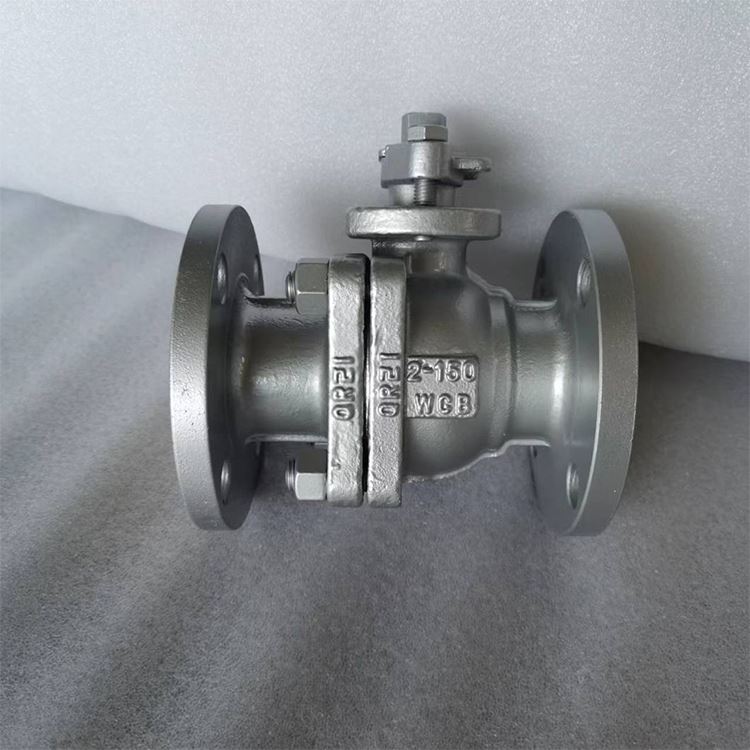

Alan{0}}vakioratkaisu ei--syövyttävälle materiaalilleA216 WCB kelluva palloventtiiliyhdistää mekaanisen kestävyyden korkeaan kustannus{0}}tehokkuuteen. ASTM A216 WCB hiiliteräksestä valettu se käyttää paineavusteista kelluvaa pallorakennetta ja RPTFE-tiivisteitä kuplitiiviin, ANSI-luokan VI-sulkemisen saavuttamiseksi luokan 150/300 järjestelmissä. Tämä venttiili on suunniteltu luotettaviksi öljy-, kaasu- ja sähkösovelluksissa, ja siinä on anti-puhallusvarsi, anti-staattinen suoja ja API 607 paloturvallisuussertifikaatti, joka takaa maksimaalisen käyttöturvallisuuden.
Tekniset tiedot
| Tuote | Erittely |
| Suunnittelustandardi | API 6D / ASME B16.34 / BS 5351 |
| Paineluokitus | luokka 150 / 300 / 600; PN16 - PN100 |
| Kokoalue | 1/2" - 8" (DN15 - DN200) |
| Käyttölämpötila | -29 asteesta 200 asteeseen (Soft Seal); Jopa 425 astetta (metallitiiviste) |
| Vuotoluokka | ANSI/FCI 70-2 Class VI (nolla vuoto) |
| Paloturvallisuus-standardi | API 607 / API 6FA |
| Yhteystyyppi | Laipallinen (RF, RTJ), pä{0}}hitsaus (BW), hylsy-hitsaus (SW) |
Päämateriaaliluettelo
| Ei. | Osan nimi | Materiaali (ASTM-standardi) | Huom |
| 1 | Runko | ASTM A216 WCB | Korkealaatuinen-valettu hiiliteräs |
| 2 | Pallo | ASTM A182 F304 / A351 CF8 | Valinnainen A105+ENP (nikkelipinnoitettu) |
| 3 | Istuin | PTFE / RPTFE / PEEK | Vahvistettu PTFE |
| 4 | Varsi | ASTM A182 F6a / SS304 / SS316 | -Blowout-muotoilu |
| 5 | Tiiviste | Joustava grafiitti + SS304 | Tulipalo-Turvallinen tiivistys |
| 6 | Pakkaus | Joustava grafiitti / PTFE | Itse{0}}voiteleva, korkea lämpötila |
| 7 | Pultit/mutterit | ASTM A193 B7 / A194 2H | Vahvat{0}}kiinnikkeet |
Pääliitäntä ja ulkoreunan mitat (luokka 150)
Huomautus: Mitat noudattavat ASME B16.10 (Face-to-Face) ja ASME B16.5 (laipat).
| Koko (tuumaa) | DN (mm) | L (Pituus{0}}mm) | D (laipan ulkohalkaisija- mm) | C (pultin ympyrä{0}}mm) | n-Φ (pultinreiät) | H (korkeus{0}}mm) | L (kahva{0}}mm) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 68 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 85 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 125 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 160 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 190 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 265 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 330 | 800 |
Ominaisuudet:
Ylivoimainen kustannus{0}}tehokkuus:WCB-hiiliteräs tarjoaa erinomaiset mekaaniset ominaisuudet paljon halvemmalla kuin ruostumaton teräs, joten se on suositeltava valinta yleiseen teolliseen käyttöön.
Luotettava paine{0}}avusteinen tiivistys:Kelluva pallorakenne käyttää ylävirran painetta parantamaan alavirran tiivistystä; mitä korkeampi paine, sitä tiukempi tiiviste.
Kattavat turvallisuustakuut:
Anti-Blowout Stem:Varren pohjassa oleva porrastettu rakenne estää sen irtoamisen, jos sisäinen paine nousee epänormaalisti.
Antistaattinen laite:Johtava yhteys pallon ja rungon välillä ylläpidetään jousikuormitettujen{0}}teräskuulien avulla staattisen sähkön kertymisen estämiseksi.
Tulipalo-Turvallinen rakentaminen:Jos pehmeät istuimet tuhoutuvat tulipalossa, pallo koskettaa rungon metallihuulia ja muodostaa hätätiivisteen.
Minimaalinen virtausvastus:Täysireikäinen rakenne tarjoaa lähes yhtä suuren virtauskapasiteetin kuin itse putki, mikä johtaa erittäin pieneen painehäviöön.
GNEE A216 WCB -venttiilityöpaja
FAQ
Mikä on ASTM A216 -luokan WCB-materiaali?
ASTM A216 -luokan WCBon alan{0}}standardivalettu hiiliteräskäytetään ensisijaisesti venttiilirungoissa, liittimissä ja painetta sisältävissä osissa.
Mikä on A216 WCB:n vastaava materiaali?
Vastaava materiaaliASTM A216 WCBriippuu metallin muodosta:
Taottu/levy (valssattu):ASTM A516 Grade 70
Taottu:ASTM A105
Eurooppalainen/DIN-standardi:1.0619 (GP240GH)
kiinalainen standardi:WCB tai ZG230-450
Mitä eroa on A216:n ja A105:n WCB:n välillä?
Tärkein ero onvalmistusprosessi:
ASTM A216 WCB:Tämä onValettu teräs. Sula metalli kaadetaan muottiin. Sitä käytetään suurempiin venttiileihin ja monimutkaisiin muotoihin.
ASTM A105:Tämä onTaottu teräs. Kiinteä metalli kuumennetaan ja vasaralla tai puristetaan muotoon. Sitä käytetään pienempiin venttiileihin (yleensä 2" ja alle) ja korkeapaineisiin liittimiin.
