CF8M kelluva palloventtiili on akorroosionkestävä-316 ruostumaton teräsventtiilijoka käyttää akelluva pallotiiviin tiivistyksen saavuttamiseksi myötävirran paineen avulla.
CF8M kelluva palloventtiilion korkealuokkainen teollisuusventtiili, joka on valmistettuASTM A351 CF8M (valettu 316 ruostumaton teräs). Lisäys2–3 % molybdeeniaSen kemiallinen koostumus tarjoaa huomattavasti paremman kestävyyden kloridipistekorroosiota, happamia aineita ja merikorroosiota vastaan verrattuna standardilaatuiseen CF8 (304).
Hyödyntämällä kelluvaa pallorakennetta, venttiili hyödyntää ylävirran nestepainetta siirtääkseen pallon alavirtaa vastenRPTFEistuin saavuttaen anANSI-luokka VI (nolla vuoto)tiiviste. Suunniteltu anAPI 607Palo-turvallinen rakenne, anti-purkausvarsi ja anti-staattiset laitteet. Tämä venttiili on kriittinen komponentti lannoitteiden, hienokemikaalien, massan ja paperin sekä offshore-alustojen korkean-eheyden virtauksen hallinnassa.
CF8M kelluva palloventtiiliTekniset tiedot
| Parametri | CF8M kelluva palloventtiili |
|---|---|
| Materiaali | ASTM A351CF8M |
| Vastaava arvosana | SS316 / 1.4408 |
| Venttiilin tyyppi | Kelluva palloventtiili |
| Paineluokitus | Luokka 150-1500 |
| Kokoalue | DN15–DN300 |
| Lämpötila | -196 astetta 537 asteeseen |
| Istuimen materiaali | PTFE / RTFE |
| Standardit | API 6D / API 608 |
| Testaus | API 598 |
| Sovellukset | Öljyä, kaasua, kemiaa |
Piirustus CF8M kelluvasta palloventtiilistä
CF8M kelluva palloventtiiliPäämateriaaliluettelo
| Ei. | Osan nimi | Materiaali (ASTM-standardi) | Huom |
| 1 | Runko | ASTM A351 CF8M | Valettu 316 ruostumaton teräs |
| 2 | Pallo | ASTM A351 CF8M / A182 F316 | Tarkkuushiottu ja kiillotettu |
| 3 | Istuin | RPTFE / PEEK / Devlon | Vahvistettu PTFE |
| 4 | Varsi | ASTM A182 F316 | -Blowout-muotoilu |
| 5 | Tiiviste | Joustava grafiitti + SS316 | Tulipalo-Turvallinen tiivistys |
| 6 | Pakkaus | Joustava grafiitti / PTFE | Itse{0}}voiteleva, korkea lämpötila |
| 7 | Antistaattinen laite | SS316 jousi + teräspallo | Vienti Kertynyt staattinen |
CF8M kelluva palloventtiiliPääliitäntä ja ulkoreunan mitat (luokka 150)
Huomaa: Mitat noudattavat ASME B16.10 (Face-to-Face) ja ASME B16.5 (laipat).
| Koko (tuumaa) | DN (mm) | L (Pituus{0}}mm) | D (laipan ulkohalkaisija- mm) | C (pultin ympyrä{0}}mm) | n-Φ (pultinreiät) | H (korkeus{0}}mm) | L (kahva{0}}mm) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 72 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 90 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 135 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 175 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 210 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 290 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 360 | 800 |
CF8 vs. CF8M teollisuuden vertailutaulukko
| Ominaisuus | CF8 (Cast 304) | CF8M (Cast 316) |
| Taottu vastaava | AISI 304 | AISI 316 |
| Pääkokoonpano | 18 % Cr, 8 % Ni | 18 % Cr, 12 % Ni,2,0-3,0 % Mo |
| Avainelementti | Ei molybdeeniä | Sisältää molybdeeniä (Mo) |
| Pistojen vastustuskyky | Kohtalainen | Erinomainen(molybdeenin takia) |
| Korroosion soveltuvuus | Hapettavat hapot (esim. typpihappo), yleinen ilmakehä. | Kloridit, merivesi, orgaaniset hapot ja pelkistävät hapot. |
| Mekaaniset ominaisuudet | Korkea sitkeys ja sitkeys. | Samanlainen kuin CF8, mutta parempi virumislujuus korkeissa lämpötiloissa. |
| PREN-arvo (noin) | ~18 | ~24-26(Korkeampi=Parempi pistesuojaus) |
| Suhteellinen hinta | Perustaso (alempi) | Korkeampi (yleensä 15 % - 25 % premium) |
| Yleiset sovellukset | Elintarvikkeiden jalostus, vedenkäsittely, yleiset kemikaalit. | Suolanpoisto, öljy ja kaasu, kovat kemikaalit, massa ja paperi. |
CF8M kelluvan palloventtiilin ominaisuudet:
Poikkeuksellinen pistekestävyys:316 SS -materiaalin ansiosta se toimii paljon paremmin kuin 304 kloridipitoisissa liuoksissa ja meriympäristössä.
Erittäin{0}}tarkkuustiivistys:Kelluva pallorakenne varmistaa tiukan tiivistyksen myötävirtaan myös alhaisissa paineissa hyödyntämällä pallon siirtymää ja saavuttaen kuplan{0}}tiiviin sulkeutumisen.
Sisäisen turvallisuuden suunnittelu:
Anti-Blowout Stem:Varmistaa, että vartta ei voida työntää ulos edes epänormaalin sisäisen paineen alaisena.
API 607 Fire-Turvallinen:Jos pehmeät istuimet tuhoutuvat tulipalossa, toissijainen metalli---metallitiiviste aktivoituu katastrofaalisen vuodon estämiseksi.
Antistaattinen suunnittelu:Poistaa pallon kitkan aiheuttamat staattiset kipinät.
Matala käyttömomentti:Kiillotetun pallon ja vähäkitkaisen{0}}istuimen yhdistelmä varmistaa sujuvan ja vaivattoman käytön.
CF8M kelluvat palloventtiilit
Kemian- ja petrokemianteollisuus
- Syövyttävän materiaalin käsittely
- Aggressiivinen kaasu
- Hienoja kemikaaleja
Vedenkäsittely ja suolanpoisto
- Käänteisosmoosijärjestelmät (RO).
- Suolavesi & Merivesi
- Jätevesihuolto
Öljy ja kaasu (keskivirta ja ylävirta)
Tuotettu vesi ja keräily
Hapan palvelu
Matala{0}}painesiirto
Ruoka, juoma ja farmaseuttiset tuotteet
CIP/SIP-järjestelmät
Tuotteen puhtaus
Sellu- ja paperiteollisuus
Valkaisuprosessit
Alkoholin kierto
Sähköntuotanto
Vesikemia
Savukaasujen rikinpoisto (FGD)

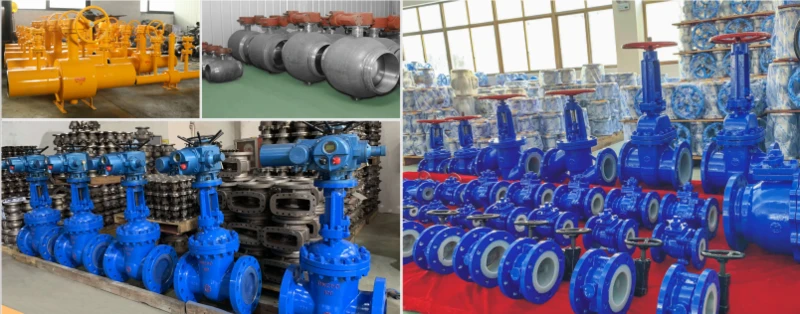

GNEE CF8M kelluvien palloventtiilien työpaja
FAQ
K: Mikä on CF8M-venttiili?
A: A CF8M venttiilion teollisuusventtiili, joka on valmistettuValettu 316 ruostumaton teräs, jota säätelee ASTM A351 -standardi.
K: Ovatko CF8M ja 316 samat?
V: He ovatkemiallisesti vastaava, mutta valmistusprosessi on erilainen:
CF8MviittaaHeittääversio (sula metalli kaadetaan muottiin). Se on standardi venttiilirungoille.
316 (tai F316)viittaaTaottu tai taottuversio (rullattu tai vasaralla muotoon). Se on standardi venttiilivarsille, pulteille ja pienille taotuille venttiileille.
K: Onko CF8M hyvä korkeisiin lämpötiloihin?
V: Kyllä, se on hyvä, mutta rajoituksin.
Normaali suorituskyky:CF8M itse kestää lämpötiloja jopa800 astetta (1500 astetta F)menettämättä rakenteellista eheyttä.
"Pehmeä" raja:Useimmat CF8M-venttiilit käyttävätpehmeät istuimet(kuten PTFE tai RPTFE), jotka sulavat180 astetta – 200 astetta (400 astetta F).
Korkean{0}}lämpötilan ratkaisu:Yli 200 asteen lämpötiloissa on oltava CF8M-venttiilimetalliset istuimettai erikoismuoveja, kutenKURKISTAA.
