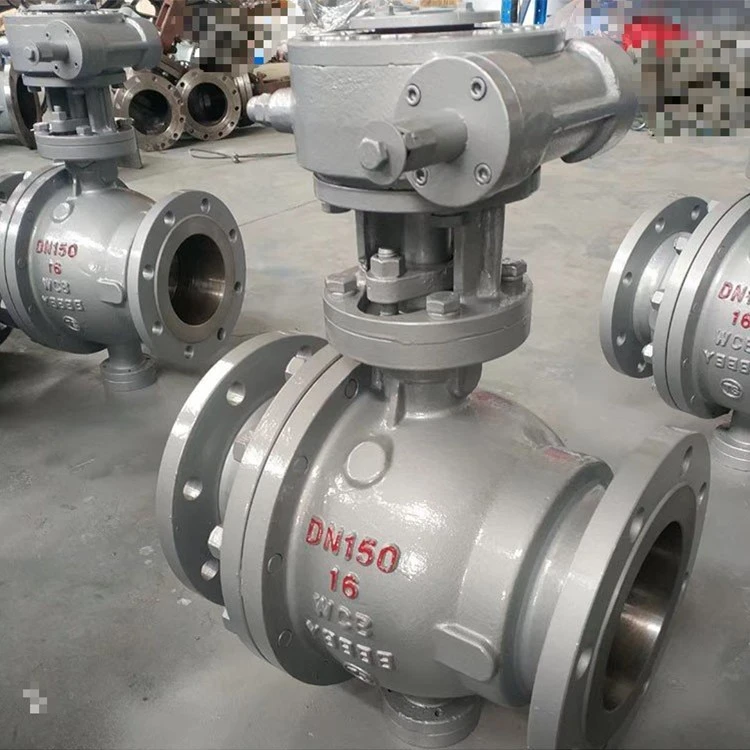

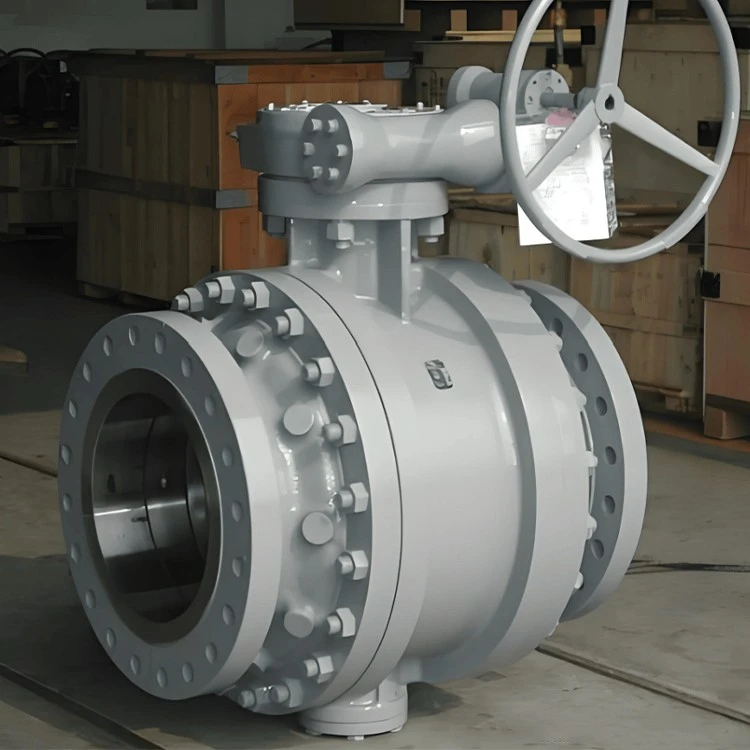

ASTM A216 WCB-tikkupalloventtiilion korkean -suorituskyvyn ja raskas{1}}teollinen venttiili, joka on suunniteltu kriittisiin virtauksensäätösovelluksiin.
WCB materiaali:Edustaa valuhiiliterästä, joka on eniten käytetty materiaali paine{0}}sisältävien osien valmistukseen ei--syövyttävissä teollisuuspalveluissa.
Runkoon asennettu malli:Toisin kuin kelluvissa palloventtiileissä, nivelventtiilissä oleva pallo on kiinnitetty ylä- ja alatuilla (tappeja). Tämä rakenne vähentää käyttömomenttia ja varmistaa erinomaisen tiivistyksen vakauden ja turvallisuuden korkeapaineisissa ja suuren{2}}halkaisijan sovelluksissa.
ASTM A216 WCB nivelpalloventtiilin yksityiskohtaiset tiedot
Rungon materiaali:ASTM A216 WCB (valettu hiiliteräs)
Pallon tyyppi:Runkoon asennettu pallo
Tiivistysmateriaali:Pehmeä istuin (PTFE, RPTFE, Devlon, PEEK) tai metalli---metalliin istuva
Toiminta:Vipu, kierukkavaihde, pneumaattinen, sähköinen tai hydraulinen toimilaite
Yhteystyyppi:Laipallinen (RF, RTJ), pä{0}}hitsaus (BW)
Rakenne:2- tai 3-osainen ruuvattu runko
ASTM A216 WCB:n nivelventtiilien tuotevalikoima
Kokoalue:2" - 48" (DN50 – DN1200)
Paineluokka:Luokka 150 – luokka 2500 (PN16 – PN420)
Lämpötila-alue:-29 - 425 astetta (riippuen istuimen materiaalista)
Sovellettava media:Öljy, maakaasu, vesi, höyry ja kemialliset öljytuotteet.
Runkoon asennetun palloventtiilin suunnittelu ja vaatimustenmukaisuus
Fire{0}}Turvallinen suunnittelu:Yhteensopiva API 607 / API 6FA:n kanssa tiivistyksen eheyden säilyttämiseksi tulipalon aikana ja sen jälkeen.
Antistaattinen suunnittelu:Varustettu maadoituslaitteilla pallon, varren ja rungon välillä staattisen sähkön kertymisen estämiseksi.
Puhallus-varsi:Suunniteltu estämään varren irtoaminen korkean sisäisen paineen alaisena.
NACE-yhteensopivuus:Saatavana NACE MR0175 -sertifikaatilla hapankaasu (H2S) -ympäristöihin.
ASTM A216 WCB:n ristikkoasennetun palloventtiilin ominaisuudet
Double Block and Bleed (DBB):Kun venttiili on kiinni, sekä ylä- että alavirran tiivisteet tukkivat väliaineen, jolloin kehon ontelon paine pääsee ilmaantumaan tyhjennysventtiilin kautta.
Itsekeventyvät{0}}istuimet:Vapauttaa automaattisesti ylipaineen kehon ontelosta putkilinjaan, kun se ylittää jousen{0}}esikuormituksen.
Tiivistysaineen hätäruiskutus:6" ja sitä suuremmat venttiilit on tyypillisesti varustettu tiivisteen ruiskutusliittimillä tilapäisen tiivisteen aikaansaamiseksi istukkavaurion varalta.
Pieni käyttömomentti:Tukilaakerirakenne vähentää kitkaa, mikä mahdollistaa helpomman käytön myös korkeassa paineessa.
ASTM A216 WCB nivelventtiilin kokoalue ja paineluokka
| Paineluokka | Kokoalue (tuumaa) | Kokoalue (DN) |
| Luokka 150 | 2" - 48" | DN50 - DN1200 |
| Luokka 300 | 2" - 48" | DN50 - DN1200 |
| Luokka 600 | 2" - 36" | DN50 - DN900 |
| Luokka 900 | 2" - 24" | DN50 - DN600 |
| Luokka 1500 | 2" - 12" | DN50 - DN300 |
| Luokka 2500 | 2" - 8" | DN50 - DN200 |
ASTM A216 WCB nivelpalloventtiilien suunnittelustandardit
Suunnittelu ja valmistus:API 6D / ISO 14313 / ASME B16.34
Kasvotusten (päästä päähän):ASME B16.10 / API 6D
Laipallinen pää standardi:ASME B16.5 (pienempi tai yhtä suuri kuin 24") / ASME B16.47 (suurempi tai yhtä suuri kuin 26")
Pus{0}}Hitsi (BW) pää:ASME B16.25
Tarkastus ja testaus: API 6D/ API 598
Tulipalo-turvatesti:API 607 / API 6FA

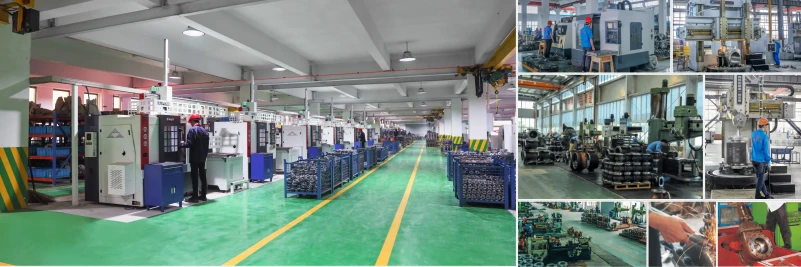

GNEE ASTM Palloventtiilityöpaja
FAQ
Mikä on ASTM A216 -luokan WCB?
ASTM A216 -luokan WCBon yksi teollisuusmaailman laajimmin käytetyistä hiiliteräsmateriaaleista, erityisesti paine{0}}sisältävissä osissa, kuten venttiileissä, pumpuissa ja liittimissä.
Mikä on palloventtiilin nivelen tarkoitus?
Ensisijainen tarkoitus aristeysonankkuroi pallo mekaanisestiylä- ja alaosassa pitäen sitä kiinteässä asennossa.
Mitä eroa on ASTM A216 GR WCB:llä ja ASTM A105:llä?
Ensisijainen eroASTM A216 WCBjaASTM A105sijaitseevalmistusprosessi: WCB onValettu teräs, kun taas A105 onTaottu teräs.
| Ominaisuus | ASTM A216 WCB | ASTM A105 |
| Lomake | Castings(Sula) | Takoot(Kiinteä) |
| Yhteinen tuote | Suuret venttiilit, pumput | Laipat, pienet venttiilit, liittimet |
| Monimutkaisuus | Erinomainen monimutkaisille muodoille | Paras yksinkertaisille/symmetrisille muodoille |
| Vahvuus | Hyvä | Superior (suurempi tiheys) |
| Vakiokoko | Usein 2" ja enemmän | Usein 2" ja alle |
