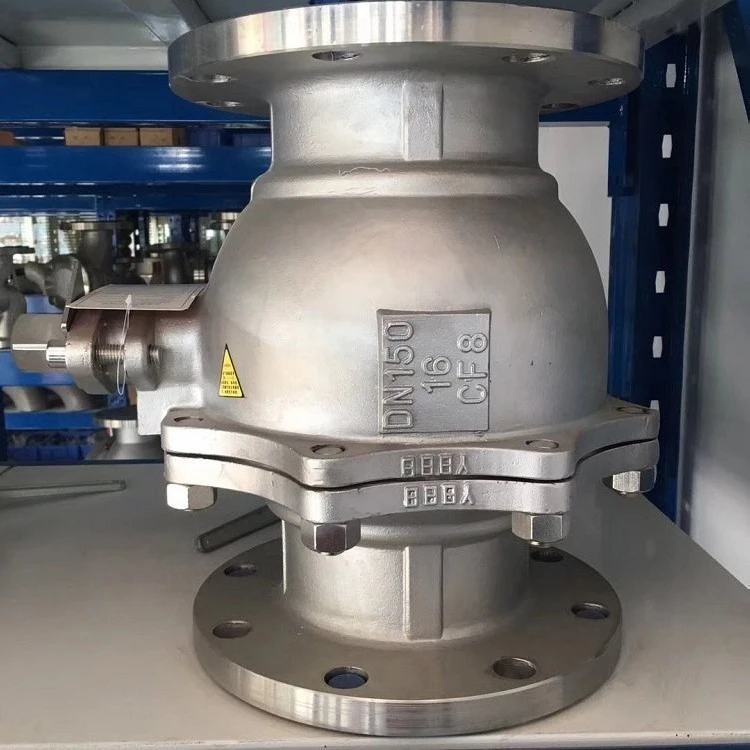

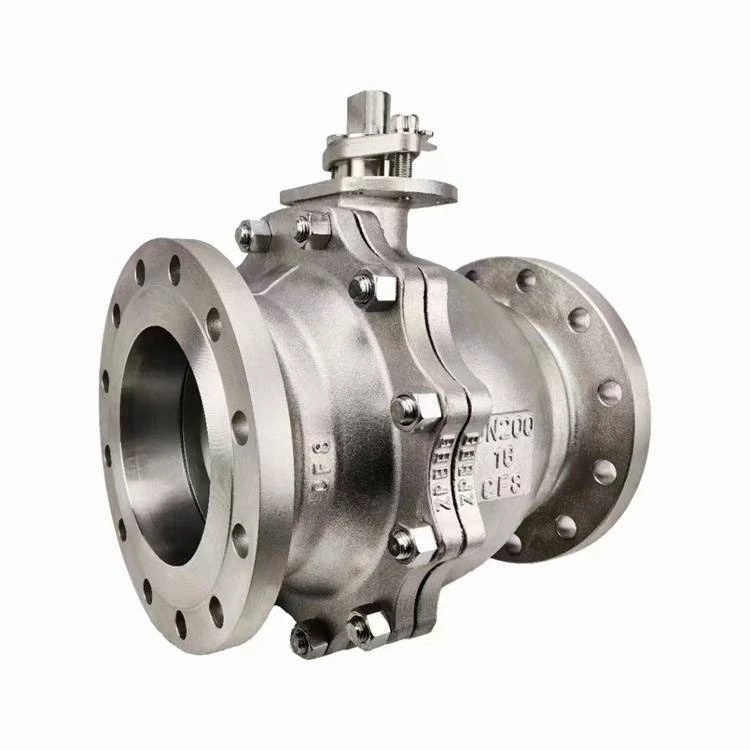

ASTM A351 CF8 kelluva palloventtiili

Materiaalianalyysi: ASTM A351 CF8

ASTM A351: Tämä on American Society for Testing and Materials (ASTM) -standardiausteniittiset teräsvalut painetta{0}}sisältäville osille.

CF8: Tämä on erityinen ruostumattoman teräksen valulaatu ASTM A351 -standardin mukaisesti.

Vastaavuus: Vastaava laatu takeille tai levyille onAISI 304ruostumaton teräs.

Kemiallinen koostumus: Se koostuu pääasiassa18 % kromia (Cr)ja8 % nikkeliä (Ni).

Ominaisuudet: Se tarjoaa erinomaisen korroosionkestävyyden, erinomaiset mekaaniset ominaisuudet ja hyvän hitsattavuuden. Se kestää hyvin ilmakehän korroosiota sekä monia orgaanisia ja epäorgaanisia kemikaaleja.

Hanki uusin tehdashintaASTM A351 CF8 Ball Venttiileille. Säästä hankintakuluissasi tänään!

Rakenneanalyysi: Kelluva pallo

"Kelluva pallo" viittaa erityiseen menetelmään, jolla pallo kiinnitetään ja tuetaan venttiilin runkoon.

Toimintaperiaate: Tässä mallissa palloa ei ole kiinnitetty tukiakselilla (tappi). Sen sijaan se "kelluu" ja pitää paikallaan kahdella joustavalla venttiilin istukkaalla.

Tiivistysmekanismi: Kun venttiili on suljetussa asennossa ja siihen kohdistuu väliaineen paine, ylävirran paine työntää palloa hieman alavirran puolelle. Tämä saa pallon painautumaan tiukasti alavirran istukkaa vasten, mikä luo luotettavan tiivisteen (kutsutaan usein "alavirran tiivistysvaikutukseksi").

Ominaisuudet: Rakenne on yksinkertainen ja tarjoaa erinomaisen tiivistyskyvyn. Koska palloon kohdistuva painekuorma kuitenkin siirtyy suoraan venttiilin istukoihin, kelluvat palloventtiilit soveltuvat tyypillisestipienet ja keskikokoiset(esim. DN15–DN200) jamatalasta keskipaineeseenolosuhteet estämään istuinten liiallinen kuluminen.

Materiaaliluettelo

Suunnittelustandardit

Suunnittelu ja valmistus: API 6D, ASME B16.34, BS 5351, ISO 17292

Kasvot-kasvot-mitat: ASME B16.10, GB/T 12221

Laippaliitäntä vakio: ASME B16.5 (24" ja alle), EN 1092-1

Pus{0}}hitsaus (BW) -liitäntästandardi: ASME B16.25

Tarkastus ja testaus: API 598, API 6D

Tulipalo-turvallinen suunnittelu: API 607 ​​/ API 6FA (valinnainen määritys)

Tekniset ominaisuudet

Kelluvan pallon muotoilu: Pallo siirtyy väliaineen paineen alaisena painaen tiukasti alavirran istukkaa vasten tiiviin tiivistyksen varmistamiseksi.

Puhalla -varsivarsi: Estää karaa pääsemästä ulos venttiilin rungosta, jos sisäinen paine nousee epänormaalisti.

Antistaattinen laite: Varren/pallon ja varren/rungon väliin on asennettu jouset purkamaan staattista sähköä ja estämään kipinöitä.

Täysi portti / supistettu portti: Täysi porttirakenne tarjoaa erittäin alhaisen virtausvastuksen ja helpottaa siivoustoimintoja.

ISO 5211 -asennusalusta: Suunniteltu pneumaattisten tai sähköisten toimilaitteiden helppoa ja suoraa asennusta varten.

Lukituslaite: Venttiili voidaan lukita täysin auki tai kokonaan suljettuun asentoon luvattoman tai vahingossa tapahtuvan käytön estämiseksi.

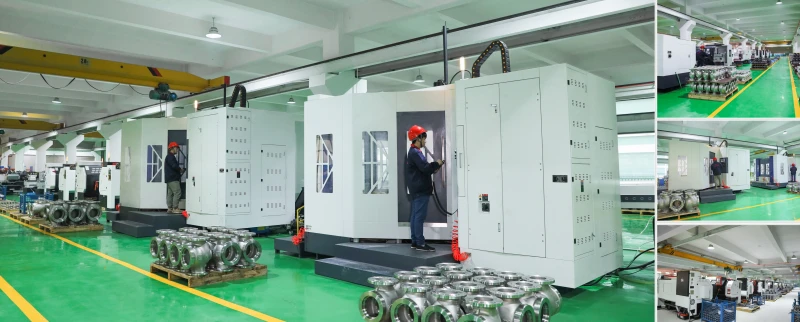

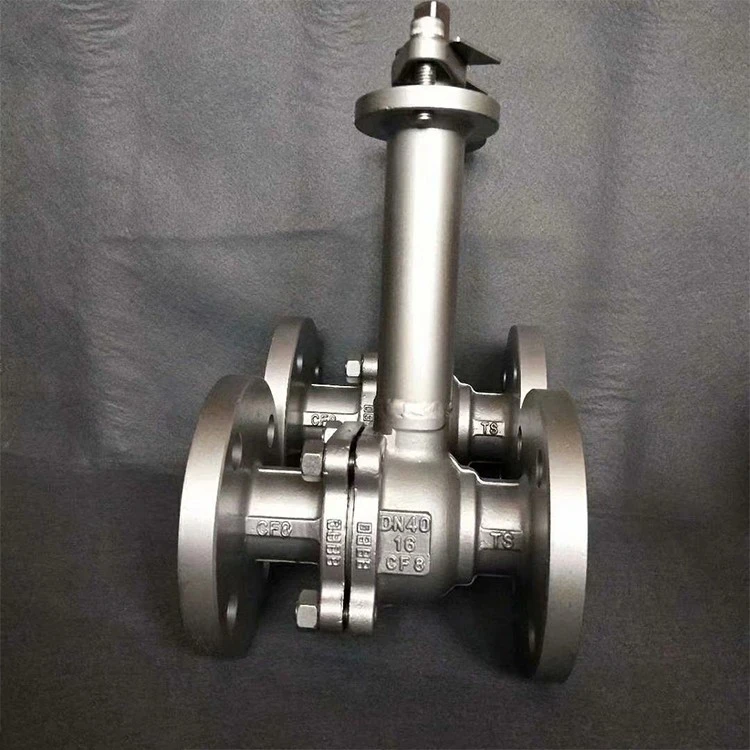

ASTM A351 CF8 kelluvan palloventtiilin tehdas

FAQ

Mikä on ASTM A351 CF8 -materiaali?

ASTM A351 CF8 on austeniittista ruostumatonta terästä, jota käytetään paine{2}}pitoisten valukappaleiden valmistukseen. Sitä käytetään laajalti teollisuuslaitteissa-kuten venttiileissä, laipoissa ja putkiliittimissä-ja se soveltuu erityisen hyvin-sovelluksiin syövyttävissä tai korkeissa lämpötiloissa.

Tämän materiaalistandardin on laatinut American Society for Testing and Materials (ASTM), ja se on virallisesti nimetty ASTM A351/A351M-Standard Specification for Castings, Austenitic, for Pressure{3}}Containing Parts. Sen kemiallinen koostumus ja mekaaniset ominaisuudet täyttävät tiukat teolliset vaatimukset. CF8 vastaa ruostumattoman teräksen 304 yleistä valulaatua ja tarjoaa erinomaisen korroosionkestävyyden, sitkeyden ja hitsattavuuden.

Kuinka kelluva palloventtiili toimii?

Kelluva palloventtiili saavuttaa yksisuuntaisen tiivistyksen käyttämällä väliaineen painetta työntämään pallo tiukasti alavirran istukkaa vasten; sen ydintoimintaperiaate perustuu pallon "kelluvaan" tilaan venttiilin ontelossa. Avaaminen ja sulkeminen edellyttävät vain 90 asteen kiertoa venttiilin varresta, mikä tarjoaa yksinkertaisen käytön ja erittäin alhaisen virtausvastuksen.
