Tuotteen kuvaus

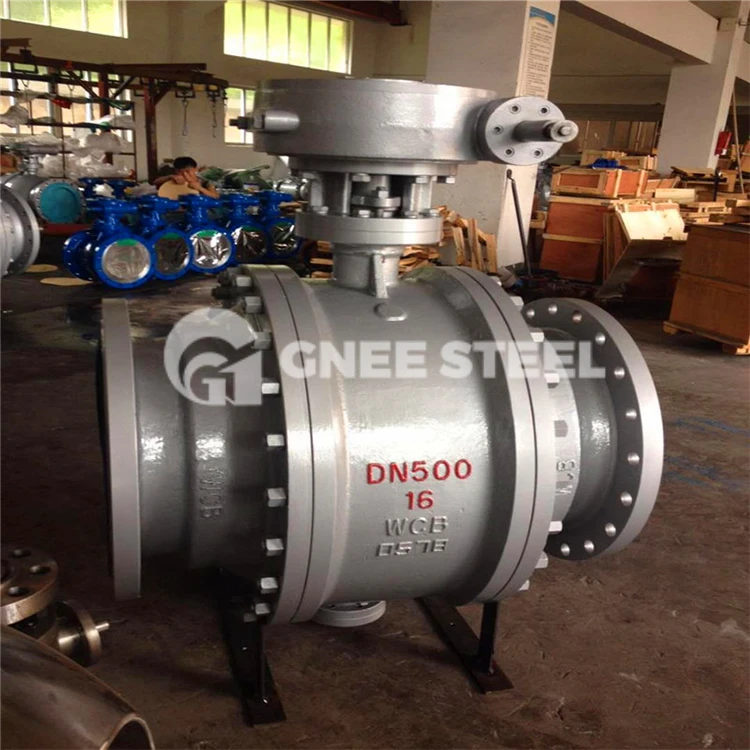

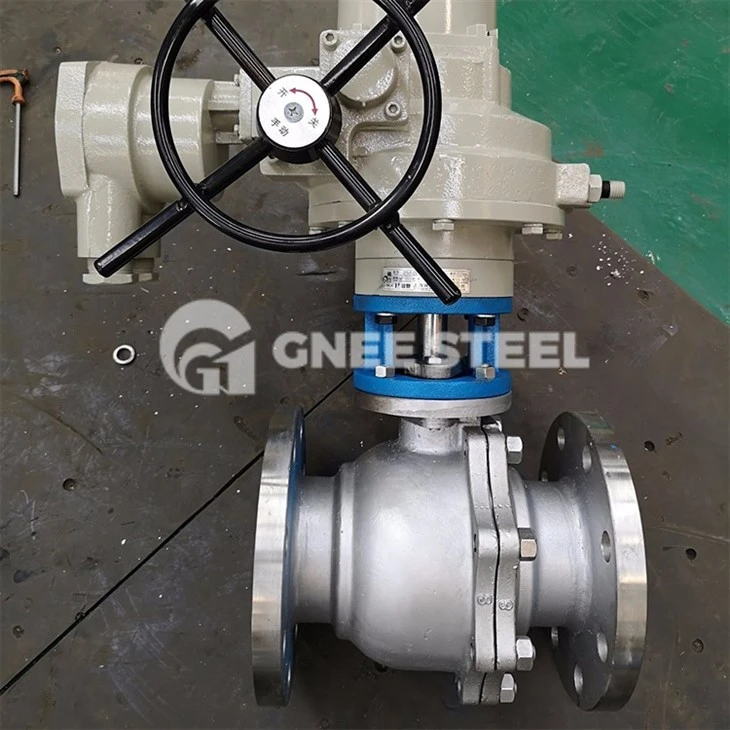

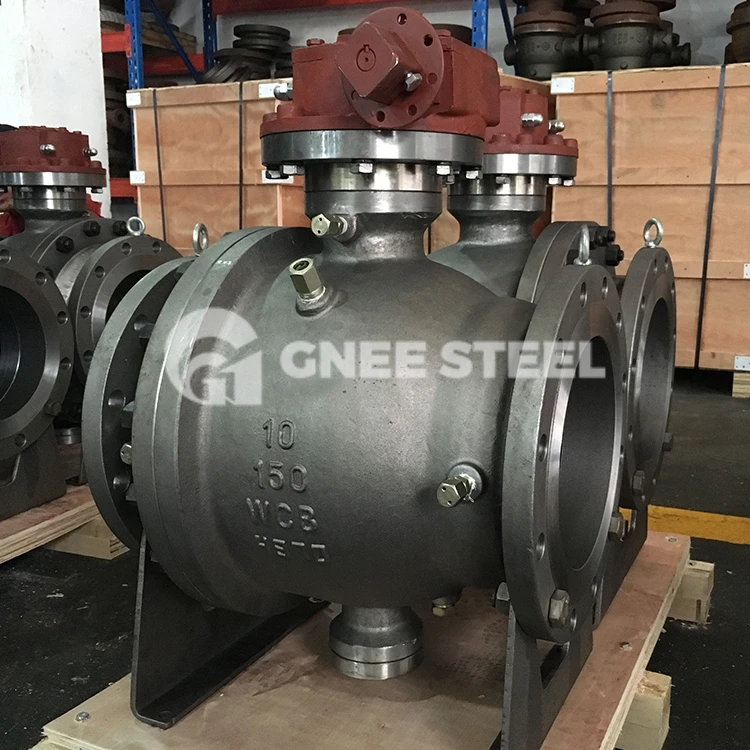

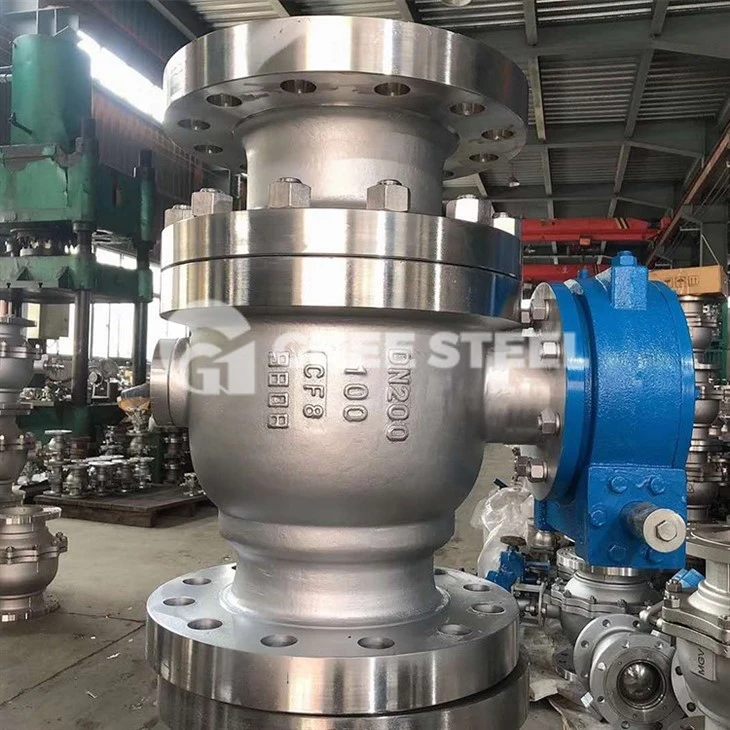

Tornioon asennetut palloventtiilit ovat erinomainen valinta on/off-huoltoon suurissa korkeapainesovelluksissa, koska pallo on kiinnitetty rakenteen ylä- ja alaosaan. Palloventtiilit on suunniteltu ASME B16.34:n ja API 608:n, API 6D:n tai BS EN ISO 17292:n mukaisesti tarvittaessa.
Tappipalloventtiili on eräänlainen neljänneskierrosventtiili, joka käyttää onttoa, rei'itettyä ja kiinteää/tuettua palloa ohjaamaan virtausta sen läpi.
Tappiin asennetut venttiilit tarkoittavat, että kuulalaakeri on rajoitettu ja sen sallitaan vain pyöriä, ja suurin osa hydraulisesta kuormasta on järjestelmän rajoitusten tukema, mikä johtaa alhaisiin laakerin jännityksiin eikä akselin väsymiseen. Linjan paine ajaa ylävirran venttiilin istukkaa vasten pidätyspalloa niin, että linjapaine työntää ylävirran venttiilin istukkaa palloa vasten tiivistääkseen sen.
» Kokoalueet: 1/2" - 40"
» Paineluokitukset: ANSI #150 - 2500
» Standardien noudattaminen: API 6D, BS 5351, ASME B16.34, DIN 3202 tai vastaavat
» Materiaalit: taottu hiiliteräs, ruostumaton teräs, duplex tai muut erikoistuotteet
» Päätteet Liitännät: Laipallinen RF, RTJ, hitsattu tai Victaulic
» Valinnainen lukituslaite tai varren jatke
» Valinnainen suora asennus ISO 5211 -standardin mukaan
» Täysi portti tai tavallinen poraus
» Double Block ja Bleed
Sovellettavat standardit
|
Suunnitelma |
API 6D – ASME B16.34 - ISO 17292 - API 608 |
|
Tarkastus & testaus |
API 598 |
|
Merkintä |
MSS SP-25 |
|
Luokitus |
ASME B16.34 |
|
Hajapäästöt |
ISO 15848 |
Sovellettavat päätepinnat
|
Kasvokkain |
ASME B16.10 |
|
Päittäin |
Valmistajan standardi tai ASME B16.10 |
|
Muhvihitsaus |
ASME B16.11 |
|
Ruuvatut päät (NPT) |
ASME B1.20.1 |
|
Laipalliset päät |
ASME B16.5 |
|
Puskuhitsauspäät |
ASME B16.25 |
Meistä
GNEE Group perustettiin vuonna 2008, ja sillä on 15 vuoden tuotantokokemus ja 10 vuoden vientikokemus. Kiinalaisena tunnettuna terästoimittajana GNEE Group tarjoaa asiakkailleen kätevämpiä yhden luukun palveluita. Tarjoamme erilaisia venttiilituotteita, kuten ruostumattomasta teräksestä valmistettuja palloventtiilejä, läppäventtiilejä, takaiskuventtiilejä jne., jotka kaikki on valmistettu kansallisten ja amerikkalaisten standardien mukaisesti. GNEE tukee asiakkaita kolmannen osapuolen tarkastusten tekemisessä. Olet tervetullut konsultoimaan milloin tahansa.
