Tuotteen kuvaus

Kahvaan asennetut palloventtiilit on valmistettu mittatilaustyönä 2-osa- tai 3--osaisella rungolla API 6D -määrittelyjen mukaisesti. Näitä nivelpalloventtiilejä on saatavana pehmeillä istuimilla ja metalliistuimilla. Metalliset pohjat, jotka on suunniteltu ENP:llä tai muilla erikoispinnoitteilla täyttämään hankaavia tai syövyttäviä vaatimuksia.

Tappiventtiilin pallo on kiinteä tai rajoitettu kahdessa kääntöpisteessä (ylempi ja alempi varsi). Ostettaessa alavarteen (tappiin) käytetään laakeria, joka sallii vain kääntyvän liikkeen kehon ontelossa. Ylävirran tiiviste on kelluva istukka ja prosessipaine painaa sen pallon tiivistyspintaa vasten. On myös mahdollista käyttää jousikuormitettua istuinta esijännittämään istuinta asennuksen aikana. Tämä rakenne kohdistaa jatkuvaa painetta akseliin asennettuun palloon sen asennuksen jälkeen, kun taas huipputyö kuormittaa koko sulkimen. Valuteräksestä asennetuissa palloventtiileissä on tyypillisesti pehmeät istukat, jotka mahdollistavat kaasutiiviin tiivistyksen.

ominaisuudet

Rakenne – Jaettu runko, nivelpallo

Rungon materiaali – taottu/valu ruostumaton teräs ja hiiliteräs

Istuin – pehmeä tai metallista metalliin

Kokoalue – DN50-DN600

Pääteliitäntä – Laippa, RF, RTJ, BW

Paineluokitus – luokka 150-2500

Vakio – Suunnittelu ASME B16.34:lle, API6D/API608:lle, laipan mitat ASME B16.5:lle, puskuhitsaus ASME B16.25:lle, kasvotusten täyttää ASME B16.10, API6D ja tarkastus ja testaus API598 API6D:n mukaan

Lämpötilaraivo – -50 aste F – 650 astetta F (pehmeät tai metalliset istuimet)

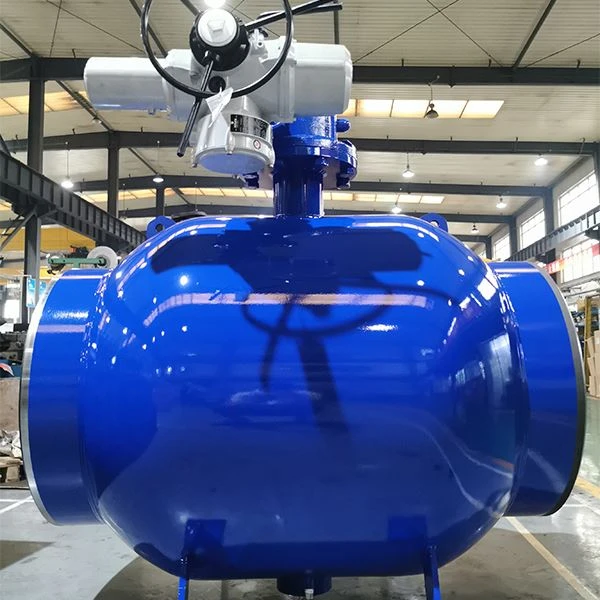

trunnion ball valve

Tyhjennyspalloventtiilin tekniset tiedot

Suunnittelu ja valmistus	ASME B16.34/API 6D
Kasvotusten (päästä päähän)	ASME B 16,10 /API 6D
Päätylaippa	ASME B16.5
Puskuhitsattu pää	ASME B16.25
Testata	API 6D
Paloturvallisuustesti	API 607 / API6 FA
Erityinen	NACE MR-01-75

Kattoventtiilin edut

Vääntömomenttikäyttöinen – nivelpalloventtiilit voivat avautua ja sulkeutua tehokkaasti täydellä paine-erolla.

Venttiilin tiivistys - tarjoaa parhaan mahdollisen tiivistysvoiman, kun sitä käytetään korkeapainetiivistykseen.

Suuri vakaus – Tämä johtuu sen kyvystä kestää muutoksia ja äärimmäistä rasitusta.

Jousitiivisteet – Toinen näiden venttiilien ominaisuus on istukan jousien laatu. Jousiistuimet pystyvät toimimaan sekä korkea- että matalapainesovelluksissa.

trunnion mounted ball valve
