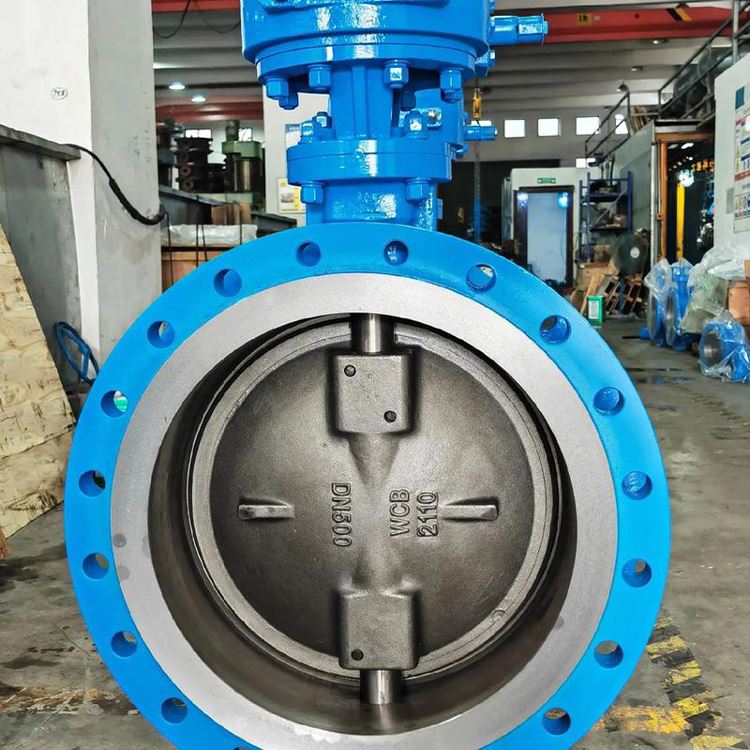

ASTM A216 WCB läppäventtiilitovat raskaita{0}}virtauksensäätölaitteita, jotka on valmistettu valetusta hiiliteräksestä. WCB on alan -vakiomateriaali ei--syövyttäviin teollisuussovelluksiin, ja se tarjoaa erinomaisen tasapainon lujuuden, lämpötilan kestävyyden ja kustannus-tehokkuuden välillä.
Toisin kuin kevyemmät pallografiittivalurautaventtiilit, WCB-läppäventtiilit (tyypillisesti sisäänDouble OffsettaiKolminkertainen offsetmallit) on suunniteltu korkeapainejärjestelmiin-, höyryhuoltoon sekä öljyn ja kaasun kuljetuksiin.
Yksityiskohtaiset tiedot (teknisten tietojen tuki)
ASTM A216 WCB (Wrought Carbon Grade B) tarjoaa luokan 150, 300 ja 600 järjestelmille vaaditun rakenteellisen eheyden.
| Tuote | Tekniset tiedot |
| Rungon materiaali | ASTM A216 WCB (vetolujuus suurempi tai yhtä suuri kuin 485 MPa, tuotto suurempi tai yhtä suuri kuin 250 MPa) |
| Suunnittelustandardi | API 609 / ASME B16.34 |
| Paineluokitus | Luokka 150, 300, 600 (PN16, PN25, PN40, PN64) |
| Kokoalue | 2" - 48" (DN50 - DN1200) |
| Lämpötila-alue | -29 - 425 astetta (-20 - 800 astetta F) |
| Kasvot-kasvot- | API 609 / ISO 5752 / ASME B16.10 |
| Testausstandardi | API 598 (nolla vuoto kimmoisalle istukselle; arvo A metallisetille) |

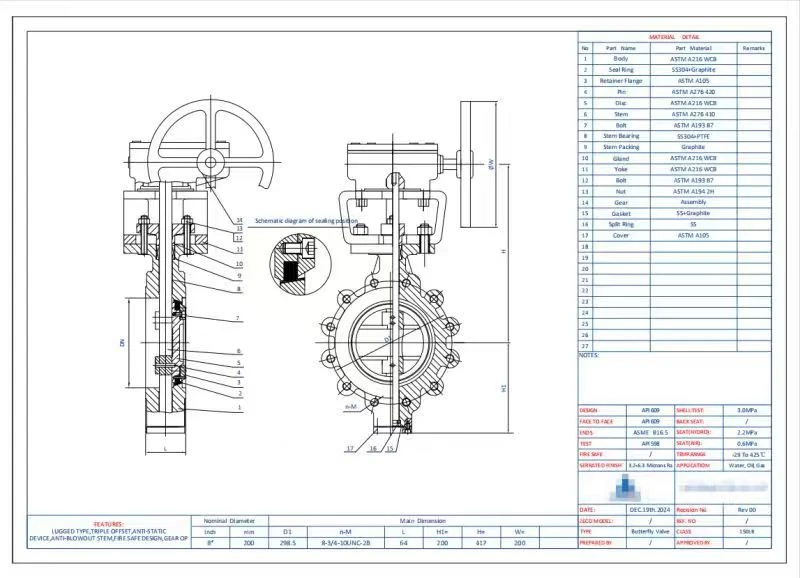

Piirustus PERHÄNVENTTIILI-8"-150LB-A216 WCB
Ennen venttiilin valmistusta asiakkaalle toimitetaan piirustus vahvistusta varten.
Mittataulukko (luokka 150 – kiekko/korvatyyppi)
Arvot perustuvat API 609:n kategoriaan B (High Performance).
| Koko (tuumaa) | Koko (DN) | L - Kasvotusten (mm) | K - Korkeus (mm) | Paino (kg) |
| 2" | 50 | 43 | 210 | 8 |
| 3" | 80 | 48 | 245 | 12 |
| 4" | 100 | 54 | 280 | 18 |
| 6" | 150 | 57 | 335 | 32 |
| 8" | 200 | 64 | 410 | 55 |
| 10" | 250 | 71 | 480 | 85 |
| 12" | 300 | 81 | 550 | 115 |
Saatavilla eri päätyliitäntöjä
Erilaisten putkistovaatimusten mukaisesti A216 WCB-venttiilejä on tarjolla neljässä pääkokoonpanossa:
Vohvelin tyyppi:Kompaktein ja taloudellisin. Se on "kiinnitetty" putkilaippojen väliin pitkillä pulteilla. Paras tilansäästäjä-yleisissä teollisuuslaitoksissa.
Kannen tyyppi:Venttiilin rungossa on kierteitetyt sisäosat. Tämä mahdollistaaumpikuja{0}}palvelu(alavirtaputket voidaan irrottaa venttiilin pysyessä paineen alaisena).

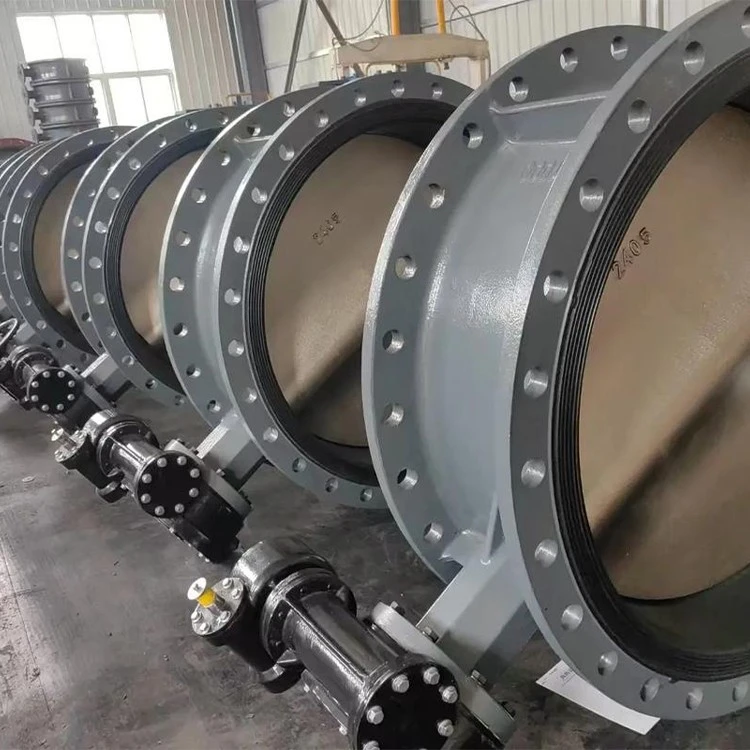

Kaksoislaippa (U-osio):Sisältää integroidut laipat, jotka sopivat ASME B16.5:een. Tätä suositellaan halkaisijaltaan suurille venttiileille (DN600+) tai raskaalle-kuormitukselle, jotta varmistetaan maksimaalinen rakenteellinen vakaus.
Pus{0}}hitsauksen (BW) päät:Käytetään korkeapaineisissa-höyrylinjoissa (luokka 600+), joissa vaaditaan nolla-vuoto putken---liitännässä, mikä eliminoi laippatiivisteet mahdollisena vuotokohtana.
Tärkeimmät ominaisuudet
Korkean lämpötilan vakaus:Toisin kuin pallografiittivalurauta, WCB säilyttää mekaaniset ominaisuutensa jopa425 astetta, joten se sopii kylläiselle höyrylle ja lämpööljylle.
Double/Triple Offset geometria:Useimmissa WCB-venttiileissä käytetään epäkeskoakselin rakennetta istukan kitkan minimoimiseksi, mikä johtaaalhainen käyttömomenttija pidempi tiivisteen käyttöikä (jopa 50 000 sykliä).
Fire{0}}Turvallinen suunnittelu:Saatavilla usein API 607 -sertifikaatilla, jossa käytetään toissijaista metallia, joka säilyttää tiiviyden, vaikka ensisijainen pehmeä istuin tuhoutuisi tulipalossa.
Stellite 6 kovapintainen:Metallisessa{0}}istuvassa versiossa istuinalue on yleensä peitettyStellite 6vastustaa eroosioa nopeassa{0}}höyryssä tai hankaavissa aineissa.
GNEE-venttiilipaja
FAQ
Mikä on ASTM A216 WCB?
ASTM A216 WCBon alan{0}}standardiluokkavalettu hiiliteräskäytetään ensisijaisesti paine{0}}sisäviin osiin, kuten venttiileihin, pumppuihin ja liittimiin korkean lämpötilan{1}}käyttöön. Se on yleisin materiaali teollisuusputkistoon, jossa käsitellään ei--syövyttäviä nesteitä.
Mitä eroa on A216:n ja A105:n WCB:n välillä?
Ensisijainen ero onvalmistusprosessi: A216 WCB on valuterästä, kunA105 on taottu teräs. Vaikka ne ovat molemmat hiiliteräksiä, joilla on samanlaiset kemialliset koostumukset ja lämpötilaluokitukset, niitä käytetään eri tarkoituksiin.
| Ominaisuus | ASTM A216 WCB | ASTM A105 |
| Lomake | Valu(valettu) | Taonta(vasarattu/puristettu) |
| Tyypillinen koko | Suuri (2" - 48"+) | Pieni (1/4" - 2" ja laipat) |
| Sisäinen laatu | Hyvä (vakio) | Superior (tiheämpi / ei tyhjiä kohtia) |
| Vahvuus | Korkea | Korkeampi |
| Sovellukset | Suuret venttiilirungot | Pienet venttiilirungot, laipat, liittimet |
Mitä WCB tarkoittaa venttiileissä?
Jos näetWCBValettu venttiilirunkoon, se viittaa materiaalin laatuun, jonka määritteleeASTM A216standardi. Se on yleisin materiaali, jota käytetään teollisuuden teräsventtiileissä.
Kirjaimet tarkoittavat:
W: Hitsattava.Tämä tarkoittaa, että materiaali voidaan helposti hitsata putkiin tai korjata vakiohitsaustekniikoilla.
C: Valettu teräs.Tämä osoittaa, että venttiilirunko on valmistettu kaatamalla sulaa terästä muottiin.
B: Luokka B.Tämä viittaa tiettyyn kemialliseen koostumukseen ja mekaaniseen lujuuteen (luokka B on alan standardi, joka tarjoaa paremman lujuuden kuin luokka A).
