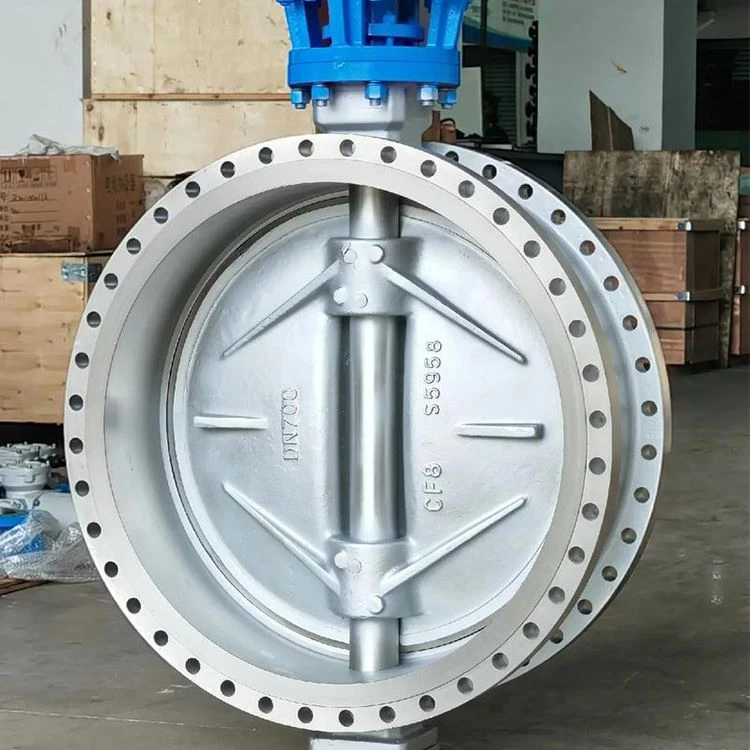

Metallista metalliin läppäventtiili: Täydellinen tekninen opas teollisiin sovelluksiin

Metalli-metalliläppäventtiili (kutsutaan myös metalli{0}}sulkuventtiiliksi) on pyörivä virtauksensäätölaite, joka käyttää kaikkia-metallitiivistepareja (levy ja istukka) tiiviin sulkemisen aikaansaamiseksi. Toisin kuin pehmeä-istukkaiset läppäventtiilit, jotka käyttävät ei--metallisia materiaaleja, kuten kumia tai PTFE:tä tiivistykseen, metalli---metallirakenteet tarjoavat poikkeuksellisen suorituskyvyn äärimmäisissä lämpötiloissa, korkeissa paineissa, syövyttävissä aineissa ja hankaavissa käyttöolosuhteissa.

Nämä venttiilit on valmistettu maailmanlaajuisten teollisuusstandardien mukaisesti, mikä tekee niistä luotettavan ratkaisun kriittisille palvelulinjoille, joissa pehmeät{0}}tiivisteet heikkenevät tai epäonnistuvat nopeasti. Niitä on laajalti saatavilla kiekko-, korvake-, kaksoislaipallisina ja pä{2}}hitsausliitoksina, jotka sopivat erilaisiin putkijärjestelmiin. Kokoalueet kattavat tyypillisesti DN50 (NPS 2) - DN2000 (NPS 80) useimmissa teollisuusprojekteissa.

Erittely

Kokoalue:2″ – 72″ (DN50 – DN1800)

Painealue: luokka 150-600|API 609 1500 PSI

Suunnittelustandardit:API 609, ISO 10631, BS 5155, MSS SP-67

Materiaalivalikoima:Valurauta, pallografiittirauta, hiiliteräs, ruostumaton teräs (304/316), duplex

Lopeta yhteydet:Laipallinen (FF, RF, RTJ), korvake, kiekko, puskuhitsaus (BW)

Kehon rakenteet:Kiekkotyyppi, korvaketyyppi, kaksoislaippa

Vartalotyypit:Joustava istuvuus, metalli istuva

Rungon ja konepellin liitäntä:Ruuvattu konepelti, integroitu varsi (puhalluksen esto{0}})

Lähetä projektivaatimukset tänään ja vastaanota tekninen ehdotus 24 tunnin sisällä.

Suunnittelu- ja toimintaperiaate

Kuten kaikki läppäventtiilit, metalli{0}}--metallimallit säätelevät tai pysäyttävät nesteen virtauksen kiertämällä kiekon-muotoista sulkuelintä 90 astetta keskiakselin ympäri. Kun levy on auki, se linjautuu virtaussuunnan kanssa ja muodostaa virtaviivaisen, alhaisen{5}}vastuksen virtausreitin. Suljettuna levy asettuu venttiilirungon istukkaa vasten estääkseen virtauksen kokonaan.

Kolminkertainen offset-geometria: Nolla{0}}kitkatehokkuuden perusta

Suurin osa-suorituskykyisistä metallista---metalliläppäventtiileihin on kolminkertainen offset (kolme epäkesko) rakenne, joka eliminoi liukukitkan levyn ja istukan välillä käytön aikana. Kolme siirtymää toimivat yhdessä seuraavasti:

1. Ensimmäinen siirtymä (säteittäinen siirtymä): Venttiilin akseli on sijoitettu levyn tiivistepinnan taakse, joten levytiiviste ei naarmuunnu istukan pinnan yli pyörimisliikkeen aikana.
2. Toinen siirtymä (aksiaalinen siirtymä): Akselin akseli on siirretty venttiilin reiän keskiviivasta, jolloin kiekko voi irrota kokonaan istukasta heti avaamisen jälkeen.
3. Kolmas siirtymä (kartiomainen/elliptinen offset): Istuimen tiivistyspinta on koneistettu kaltevaksi elliptiseksi kartiogeometriaan, mikä varmistaa, että kiekko on täysin kosketuksessa istukan kanssa vasta lopullisessa sulkeutumisasteessa.

Tämä nokka{0}}kaltainen liike varmistaa, ettei hankausta kuluta koko venttiilin iskun ajan, pidentää käyttöikää dramaattisesti ja ylläpitää vuoto-tiiviin suorituskyvyn jopa kymmenien tuhansien käyttöjaksojen jälkeen. Tasainen tiivistyskosketin mahdollistaa myös kaksisuuntaisen paineen{3}}tiukan sulkemisen täydellä nimellispaine-erolla.

Yleisimmät metalli{0}}--metalliläppäventtiilit

Metal{0}}istukkaat läppäventtiilit luokitellaan epäkeskisen rakenteensa mukaan. Jokainen niistä sopii erilaisiin paine--lämpötiloihin ja käyttövaatimuksiin:

• Kaksinkertaiset (kaksoisepäkeskiset) läppäventtiilit: Kaksi akselin siirtymää vähentämään tiivisteen kitkaa samankeskisiin malleihin verrattuna. Ne tarjoavat hyvän kestävyyden keski-paine- ja keskilämpötila{2}}-palveluille, ja niiden kokonaiskustannukset ovat pienemmät kuin kolminkertaiset offset-kokoonpanot.
• Kolminkertaiset offset-läppäventtiilit (kolme epäkesko).: Yleisimmin käytetty korkean -suorituskykyisen metallin-istuinrakenne, joka tarjoaa nolla-kitkaa, kaksisuuntaista nollavuotoa ja yhteensopivuutta korkean-lämpötilojen, korkean-paineen ja syövyttävien materiaalien kanssa. Ne ovat alan standardivalinta kriittisille prosessilinjoille.

Tärkeimmät suorituskykyominaisuudet ja edut

• Kestää äärimmäisiä lämpötiloja: tyypillisesti jopa 538–600 astetta riippuen rungon materiaalista, istuimen rakenteesta ja paineluokasta. Erikoiseoslaadut voivat laajentaa tämän alueen kryogeenisissä palveluissa aina -196 asteeseen (-321 asteeseen F) ja erittäin korkeissa lämpötiloissa yli 800 asteeseen. Tämä tekee niistä korvaamattomia tulistetun höyryn ja korkean lämpötilan prosessinesteille, joissa pehmeät tiivisteet hajoavat nopeasti.
• Ylivoimainen korroosionkestävyys: Saatavana laajana valikoimana korroosionkestäviä seoksia, mukaan lukien ruostumaton teräs 316, ruostumaton duplex-teräs, nikkeliseokset (Monel, Hastelloy) ja titaani, mikä mahdollistaa luotettavan toiminnan happamilla, emäksillä, suolaliuoksella ja kemiallisesti aggressiivisilla aineilla.
• Pitkä käyttöikä ja vähäinen huolto: Kolminkertainen kitka- Ajoittain vaihdettavia ei--metallisia tiivisteosia ei ole, mikä vähentää seisokkeja ja kokonaiselinkaarikustannuksia.
• Kaksisuuntainen tiukka sulku: Tarkkuus{0}}koneistetut metallitiivisteet tarjoavat tasaisen tiivistysvoiman molempiin virtaussuuntiin ja täyttävät ISO 5208 Rate A- tai API 598 kupla-tiukat vuotovaatimukset tietyissä testiolosuhteissa. Tämä eliminoi asennussuuntarajoitusten tarpeen ja tarjoaa luotettavan katkaisun vastavirtaus- tai vastapaineolosuhteissa.
• Paloturvallinen-suunnittelu: Kaikki -metallirakenteet säilyttävät rakenteellisen eheyden ja tiivistyksen palotapahtumien aikana API 607:n paloturvallisuusmääräysten-mukaisesti. Tämä on pakollinen vaatimus öljy-, kaasu- ja petrokemian laitoksille.
• Pieni painehäviö: Virtaviivainen levyprofiili luo minimaalisen virtausvastuksen, mikä vähentää pumppausenergian kulutusta 8–10 % suurissa -virtausjärjestelmissä verrattuna luistiventtiileihin tai palloventtiileihin.

Teollisuuden sovellukset ja tyypilliset käyttötapaukset

Metal{0}}--metalliläppäventtiilejä käytetään kaikilla aloilla, joilla ankarat käyttöolosuhteet vaativat vankkaa, vuoto{2}}vapaata virtauksen hallintaa:

• Sähköntuotanto: Ohjaa tulistettua höyryä, syöttövettä ja jäähdytysvettä kattilajärjestelmissä, turbiinien ohituslinjoissa ja lämmönvaihtimissa lämpö- ja ydinvoimaloissa.
• Öljy ja kaasu: Käytetään maalla sijaitsevissa jalostamoissa, offshore-alustoissa, FPSO:issa ja LNG-aluksissa hiilivetyjen käsittelyyn, varastointiin ja jakeluun. Korkea-seosversiot käsittelevät hapanta raakaa ja syövyttävää maakaasua.
• Petrokemian ja kemian käsittely: Säätelee kuumia hiilivetyjä, sulaa rikkiä, typpihappoa, etikkahappoa ja muita syövyttäviä prosessinesteitä jalostamoissa ja kemiantehtaissa.
• Metallurgia: Hallitsee korkean{0}}lämpötilojen savukaasuja, jäähdytysvettä ja prosessinesteitä terästehtaissa ja sulatusuuneissa, kestävät lämpökiertoa ja hankaavia hiukkasia.
• Meri- ja laivanrakennus: Asennetaan meriveden jäähdytysjärjestelmiin, painolastijärjestelmiin ja pakokaasujen rikinpoistojärjestelmiin, joissa korroosionkestävyys ja paloturvallisuus ovat kriittisiä.
• Kaukolämpö ja teollisuuslämpöjärjestelmät: Ohjaa lämpööljyä ja korkean{0}}lämpöistä kuumaa vettä kaukolämpöverkoissa varmistaen tehokkaan energiansiirron ilman vuotoja.
• Veden ja jäteveden käsittely: Käytetään korkeapaineisissa-lietelinjoissa ja teollisuuden jätevesijärjestelmissä, joissa on kuluttavaa tai syövyttävää jätevettä.

Vakiomateriaalikokoonpanot

Suunnittelu- ja testausstandardit

Metal{0}}--metalliläppäventtiilit on suunniteltu, valmistettu ja testattu maailmanlaajuisesti tunnustettujen alan standardien mukaisesti vaihdettavuuden, turvallisuuden ja tasaisen suorituskyvyn varmistamiseksi:

• Suunnittelustandardit: API 609 uusin painos (Butterfly Valves: Double Flanged, Lug ja Wafer Type), ISO 10631:2013 (metalliset läppäventtiilit yleisiin tarkoituksiin), EN 593 (Teolliset läppäventtiilit), MSS SP-67, BS 5155-lämpölämpötilan luokitus BS16 ja ASME4.
• Testausstandardit: API 598:2016 (venttiilien tarkastus ja testaus) ja ISO 5208 (teolliset venttiilit - metallisten venttiilien painetestaus). Suorituskykyisten -metallitiivisteisten-venttiileiden vakiovuodon hyväksyntä noudattaa ISO 5208 Rate A:ta (nolla havaittavaa kuplavuotoa).
• Lisäsertifikaatit: Paloturvallisuus

Suositeltu paineluokka huoltoolosuhteiden mukaan

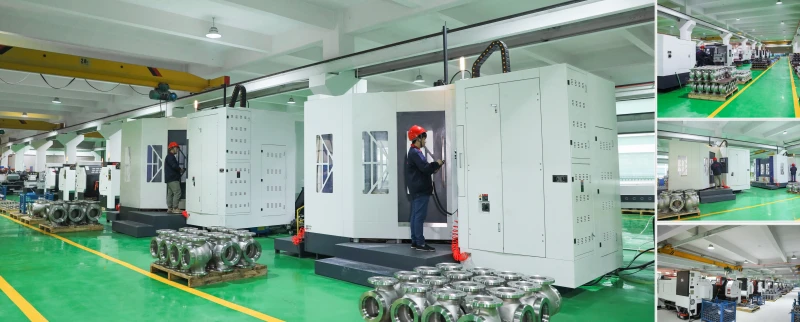

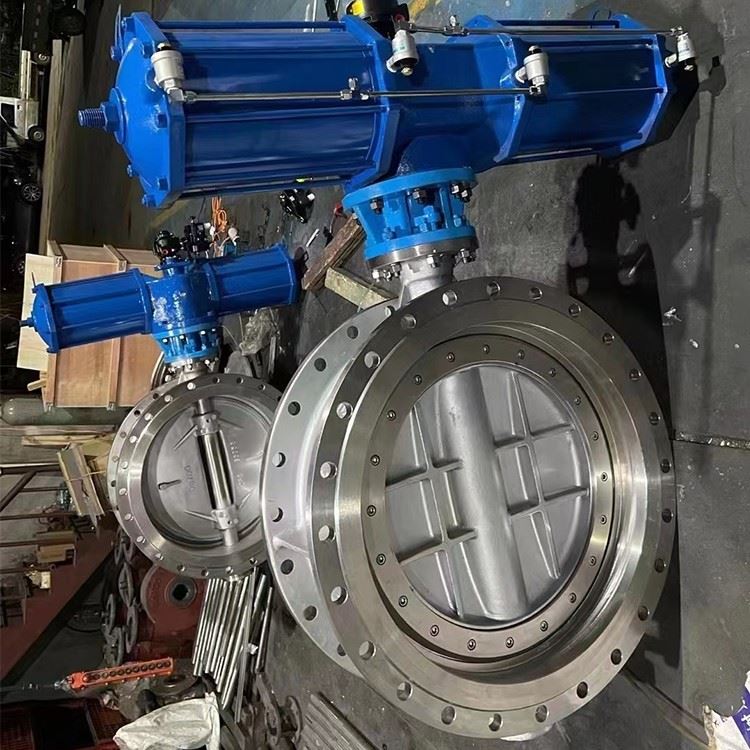

Metallista metalliin läppäventtiilityöpaja

Pyydä tuotetietolomakkeita ja sertifiointipaketteja jo tänään.

FAQ

K: Mitä eroa on metalli----metalli- ja pehmeä-läppäventtiilien välillä?

V: Pehmeät{0}}läppäventtiilit käyttävät kumia, PTFE:tä tai muita ei--metallisia tiivisteitä tiukan sulkemisen aikaansaamiseksi. Ne ovat edullisia-ja tarjoavat erinomaisen nolla-vuotokyvyn ympäristön lämpötiloissa, mutta ne hajoavat nopeasti yli 200 asteen eivätkä kestä hankaavia tai erittäin syövyttäviä aineita. Metalli---metalliläppäventtiileissä käytetään kaikkia-metallisia tiivistepareja, jotka toimivat luotettavasti äärimmäisissä lämpötiloissa (-196 - 600 +), korkeissa paineissa ja ankarissa väliaineissa, ja niiden käyttöikä on paljon pidempi vaativissa sovelluksissa.

K: Mikä on metallisten -–-metalliläppäventtiilien enimmäispaine- ja lämpötilaluokitus?

V: Vakiotuotantosarjat kattavat paineluokat luokasta 150 luokkaan 2500 ja nimelliskoot NPS 2:sta (DN50) NPS 80:een (DN2000). Vakiohiiliteräs- ja ruostumattomasta teräksestä valmistetut mallit tukevat jatkuvaa käyttölämpötilaa jopa 600 asteeseen (1112 astetta F). Erityiset korkean lämpötilan{10}}lejeeringit voivat pidentää suorituskykyä 800 asteeseen tai enemmän, kun taas kryogeeniset mallit on mitoitettu käytettäväksi jopa -196 asteeseen (-321 astetta F) LNG-sovelluksissa.

K: Voivatko metalli{0}}--metalliläppäventtiilit tiivistää kaksisuuntaisesti?

V: Kyllä. Monet kolminkertaiset offset-mallit tarjoavat kaksisuuntaisen sulkemiskyvyn, vaikka painearvot voivat vaihdella valmistajan ja istuimen kokoonpanon mukaan. Tarkasti-koneistettu elliptinen istuimen geometria luo tasaisen tiivistyskontaktin virtaussuunnasta riippumatta ja täyttää ISO 5208 Rate A -vuotostandardit. Tämä eliminoi suunnatut asennusvaatimukset ja tarjoaa luotettavan katkaisun vastavirtaus- tai vastapaineolosuhteissa.

K: Kuinka kauan metalli{0}}--metalliläppäventtiili kestää?

V: Käyttöikä riippuu toiminnan vakavuudesta, mutta oikein mitoitetut kolminkertaiset metalli-{0}}tiivisteiset venttiilit saavuttavat yleensä kymmeniä tuhansia käyttöjaksoja käyttöolosuhteista ja huoltokäytännöistä riippuen, ja monet asennukset pysyvät käytössä 15–25 vuotta minimaalisella ennaltaehkäisevällä huollolla. Elinikä on huomattavasti pidempi kuin pehmeä{4}}tiiviste venttiilit korkeassa-lämpötiloissa, korkean syklin- tai hankaavissa tiloissa.

K: Ovatko metalli---metalliläppäventtiilit palo-turvallisia?

V: Kyllä. Kaikki-metallirakenteet säilyttävät rakenteellisen eheyden ja tiivistyskyvyn myös tulipalossa, koska sulavia tai palavia ei--metallisia tiivisteosia ei ole. Useimmat teollisuusmetalli---metalliläppäventtiilit on suunniteltu ja testattu API 607:n paloturvallisuusstandardien-mukaiseksi, joten ne ovat pakollisia öljy-, kaasu-, petrokemian- ja offshore-laitoksissa.

K: Miten valitsen sovellukselleni oikean metalli{0}}--metalliläppäventtiilin?

V: Tärkeimmät valintakriteerit ovat: 1) käyttöpaine ja lämpötila vastaamaan venttiililuokkaluokitusta; 2) nestemäisten välineiden ominaisuudet yhteensopivien runko- ja verhoilumateriaalien valitsemiseksi; 3) vaadittu vuotonopeus istuimen suorituskyvyn vahvistamiseksi; 4) putkiliitostyyppi (kiekko, korvake, laippa, päittäishitsi) sopimaan olemassa olevaan putkistoon; 5) käyttötapa (manuaalinen, sähköinen, pneumaattinen, hydraulinen) käyttövaatimuksiin perustuen. Tärkeissä palveluissa kolminkertaiset offset-mallit ovat ensisijainen valinta pitkän ajan-luotettavuuden ja alhaisimpien elinkaarikustannusten takaamiseksi.
