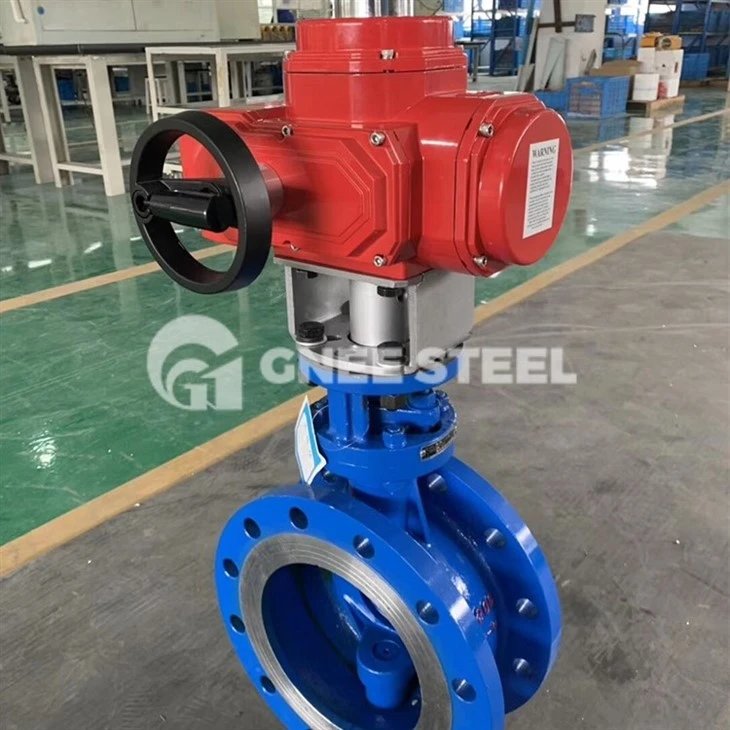

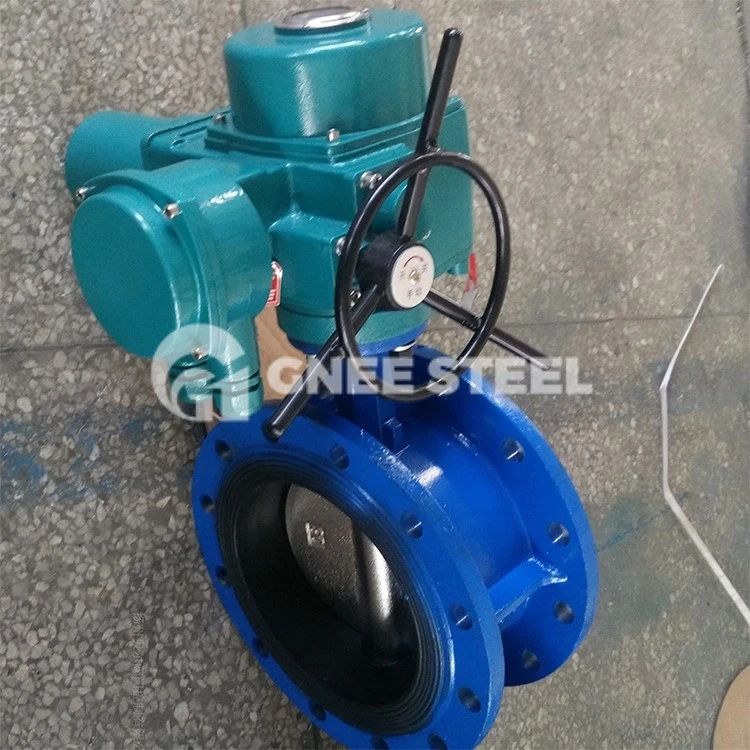

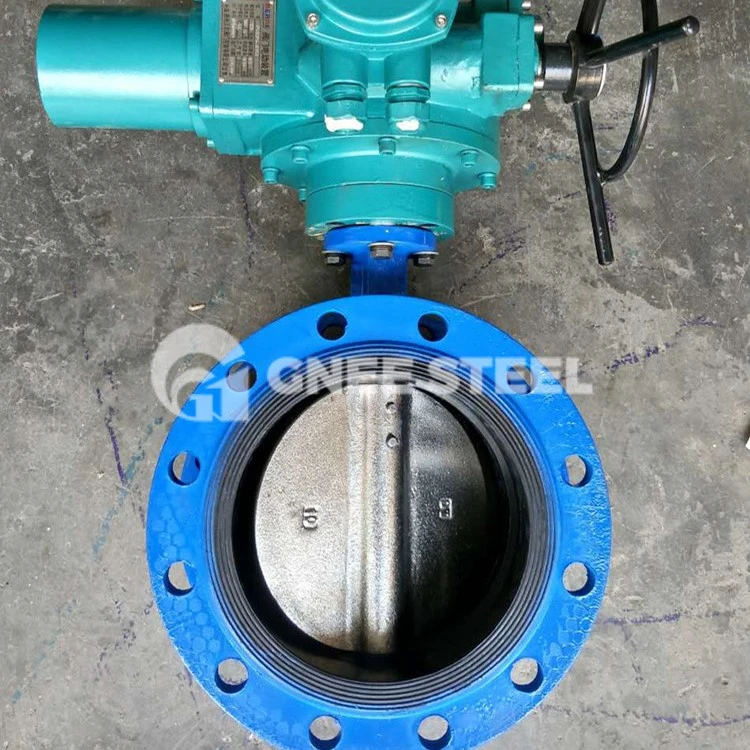

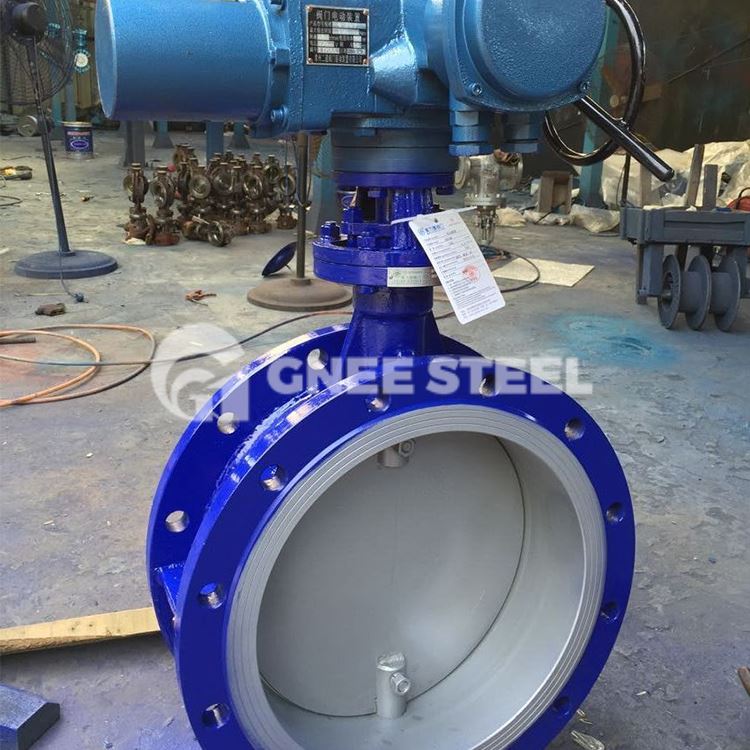

Sähköinen läppäventtiili Kuvaus
Läppäventtiilillä on yksinkertainen rakenne, pieni pistetilavuus, kevyt paino, alhainen materiaalinkulutus, pieni asennuskoko, nopea kytkentä, 90 asteen edestakainen kierto ja pieni vääntömomentti. Sitä käytetään putkilinjan väliaineen katkaisemiseen, yhdistämiseen ja säätelyyn. Sillä on hyvät virtauksen säätöominaisuudet ja sulkutiivistyskyky.
| Suunnittelustandardi | API 609 ASME B16.34 |
| Rakenteellinen pituus | ASME B16.10, GBT 12221 |
| Yhdistävä pää | ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113 |
| Testistandardi | API 598,IS0 5208GB/T 26480GBT 13927 |
| Nimellinen halkaisija | NPS 2" - 48DN50- DN1200 |
| Käyttölämpötila | -46 - 250 astetta |
| Nimellinen paine | LUOKKA 150 - 600 (PN20- PN1001 |
| Materiaali | Päämateriaali: A216 WCB,WCC; A217 WC6,WC9,C5,C12,C12A,CA15; A351 CF8,CF8M,CF3,CF3M,CF8C,CN3MN,CK3MCUN,CN7M; A352 LCB,LCC; A494 CW-6MC,CU5MCUC,M35-1; A890 4A(CD3MN) 5A(CE3MN), 6A(CD3MWCuN) jne. |
Sähköisen läppäventtiilin ohjausperiaate
Sähköisen läppäventtiilin ohjausperiaate on ohjata venttiililevyn vaihtoa moottorin kautta nesteen tai kaasun virtauksen säätelyn saavuttamiseksi. Erityinen ohjausperiaate on seuraava:
1. Moottorin ohjaus:
Sähköisiä läppäventtiilejä ohjataan moottoreilla, yleensä tasavirta- tai AC-moottoreilla. Ohjaussignaalin mukaan moottori pyörii venttiililevyn avaamiseksi ja sulkemiseksi, mikä muuttaa nestekanavan kokoa.
2. Vastaanota ohjaussignaaleja:
Sähköiset läppäventtiilit vastaanottavat ulkoisia ohjaussignaaleja, yleensä sähköisiä tai pneumaattisia signaaleja. Sähköiset signaalit ovat yleensä analogisia signaaleja (kuten 4-20mA) tai digitaalisia signaaleja (kuten 0-5V), ja pneumaattiset signaalit ovat yleensä ilmanpainesignaaleja.
3. Aseman palaute:
Sähköiset läppäventtiilit on yleensä varustettu asennon palautelaitteella, joka antaa palautetta venttiililevyn asentotiedoista. Yleisesti käytettyjä asennon palautelaitteita ovat pyörivät asentoanturit tai Hall-anturit. Asennon palautelaite syöttää venttiililevyn asentotiedot ohjausjärjestelmään tarkan venttiilin ohjauksen saavuttamiseksi.
4. Ohjausjärjestelmä:
Sähköisen läppäventtiilin ohjausjärjestelmä laskee moottorin ohjaussignaalin ohjausalgoritmin avulla vastaanotetun ohjaussignaalin ja asennon palautesignaalin perusteella ja ohjaa moottorin pyörimissuuntaa ja nopeutta venttiilin avaamisen ja sulkemisen ohjauksen saavuttamiseksi. levy.
Yhteenvetona voidaan todeta, että sähköisen läppäventtiilin ohjausperiaate on vastaanottaa ulkoisia ohjaussignaaleja ja asennon palautesignaaleja ohjausjärjestelmän kautta ja laskea ohjaussignaali moottorille, mikä ohjaa venttiililevyn avautumista ja sulkeutumista ja saavuttaa nesteen virtauksen. säätö.
