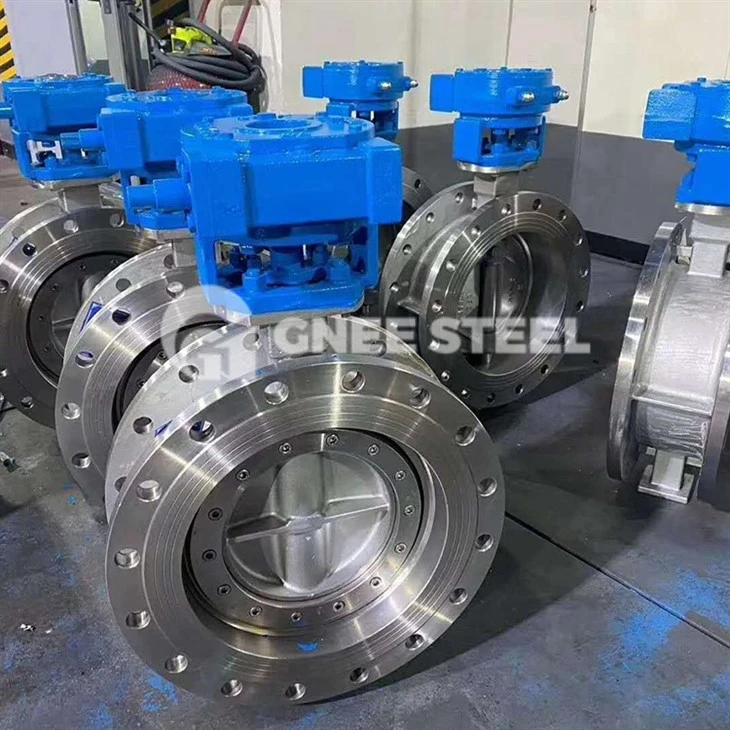

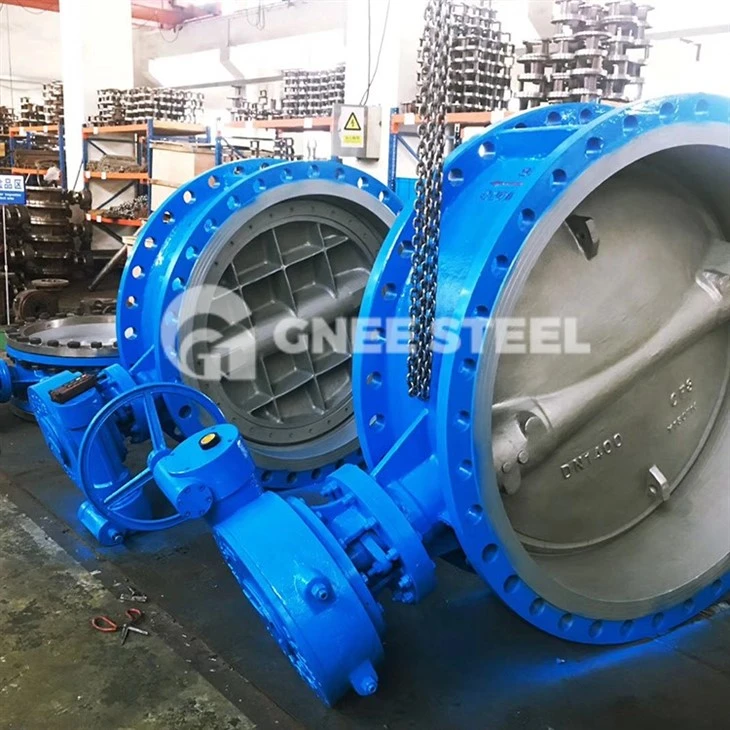

Kolminkertainen eksentrinen läppäventtiili

Kolmoisepäkeskisessä läppäventtiilissä on kolmoisepäkeskinen rakenne, eli kulma-epäkeskisyys lisätään tavallisen metallisen kovatiivisteisen kaksoisepäkeskisen läppäventtiilin perusteella.

Kolmoisepäkeskinen läppäventtiili on laajalti käytetty teollinen venttiili. Siinä on kolmoisepäkeskinen rakenne, joka estää kitkaa avattaessa ja suljettaessa, mikä varmistaa sen luotettavuuden ja kestävyyden.

Ensimmäinen epäkeskisyys: Venttiilin akseli sijaitsee venttiililevyn akselin takana, jolloin tiiviste voi ympäröidä ja koskettaa koko venttiilin istukkaa.

Toinen epäkeskisyys: Venttiilin akselilinja poikkeaa putkilinjasta ja venttiililinjasta, mikä välttää venttiilin avaamisen ja sulkemisen aiheuttamat häiriöt.

Kolmas epäkeskisyys: Venttiilin istukan kartioakseli poikkeaa venttiililinjasta, mikä voi poistaa kitkan sulkemis- ja avausprosessien aikana ja saavuttaa tasaisen puristustiivisteen koko venttiilin istukan ympärillä.

Kaikessa on joitain vikoja ja puutteita, eikä kolmoisepäkeskinen läppäventtiili ole poikkeus. Sen puutteet ovat seuraavat:

1. Kolmoisepäkeskisen läppäventtiilin erikoistekniikan ansiosta läppälevyn rakenne on suhteellisen paksu. Siksi, jos halkaisijaltaan pienessä putkilinjassa käytetään kolmoisepäkeskeistä läppäventtiiliä, läppälevyn resistanssi putkilinjassa virtaavalle väliaineelle on erittäin suuri sen ollessa auki ja virtausvastus on suuri. Suuret, joten yleisesti ottaen kolmoisepäkeskiset läppäventtiilit eivät sovellu halkaisijaltaan pieniin putkiin, jotka ovat alle DN200.

2. Normaalisti avoimessa putkilinjassa kolmoisepäkeskisen läppäventtiilin istukan tiivistepinta ja läppälevyn monikerroksinen tiivisterengas huuhtoutuvat pois edestä, mikä vaikuttaa venttiilin tiivistyskykyyn ajan myötä.
