WCB-takaiskuventtiili on teollisuus{0}}luokan yksisuuntainen virtauksensäätölaite, joka on valmistettuASTM A216 WCBvalettu hiiliteräs mukaisestiBS 1868taiAPI 6Dstandardit; se toimii käyttämällä nestepainetta työntämällä auki kiekko, joka heiluu kaaressa saranatapin ympärillä ja sulkeutuu automaattisesti painovoiman ja vastapaineen vaikutuksesta, kun virtaus lakkaa tai kääntyy.
Tyypillisesti mukanaAPI Trim 8(13Cr ruostumaton teräs Stellite-kovapinnoitteella) takaa kestävyyden erilaisissa ympäristöissä-29 astetta 425 asteeseen, tälle venttiilille on ominaista sen täysi-reikärakenne-, joka tarjoaa korkean virtauskertoimen (Cv noin 2000 DN200:lle) ja alhainen halkeilupaine (0,03–0,05 MPa)-teken siitä olennainen komponentti öljy-, kaasu- ja kyllästetyissä höyryputkissa estämään takaisinvirtausta ja lieventämään vesivasaran vaurioita.
Täysin yhteensopiva BS 1868 & API 598 -testauksen kanssa.Napsauta tästä pyytääksesi laatusertifikaattejamme ja testiraporttejamme.

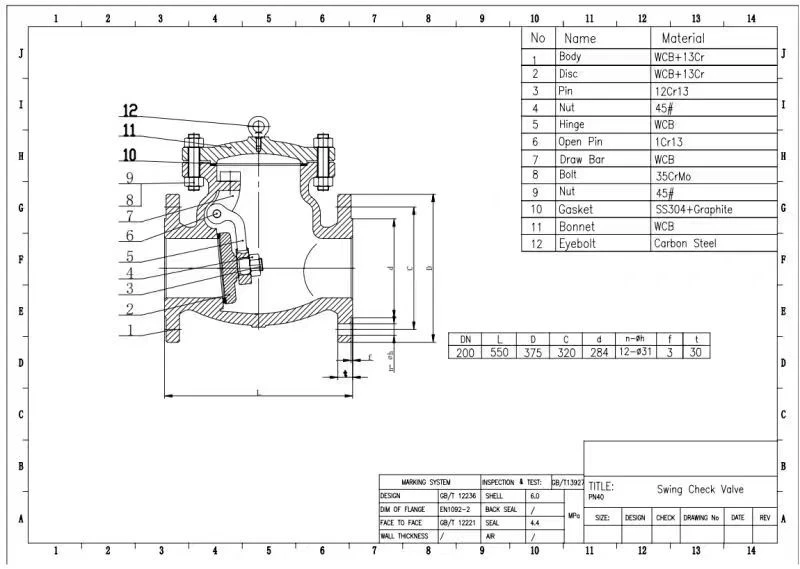

Kääntöventtiilit DN200 PN40-WCB piirustus
Rakentaminen
Kääntöventtiilin tyypillinen sisäinen rakenne koostuu seuraavista osista:
Venttiilin runko:WCB-valuteräskomponentti, jossa on virtaviivainen virtausreitti painehäviön minimoimiseksi.
Konepelti:Yhdistetty runkoon pulteilla, mikä mahdollistaa helpon huollon ja sisäosien vaihdon.
Levy:Ensisijainen liikkuva komponentti, joka pyörii. Se on yleensä varustettu tiivistyspinnalla (esim. 13Cr tai Stellite-kovapinnoite).
Saranavarsi:Komponentti, joka yhdistää levyn saranatappiin.
Saranatappi:Kiinnitetty venttiilin runkoon, mikä muodostaa akselin, jonka ympäri kiekko pyörii.
Istuinrengas:Venttiilin istukan tiivistepinta, tyypillisesti valmistettu ruostumattomasta teräksestä.
Tiiviste:Varmistaa tiivistyksen rungon ja konepellin välillä (yleensä kierretty tiiviste).
Erittelytaulukko
| Tuote | Tekniset vaatimukset / parametrit |
| Suunnittelustandardi | BS EN 16767 / DIN 3356 / API 594 (viite) |
| Paineluokitus | PN10, PN16, PN25,PN40 |
| Nimellinen halkaisija | DN50 - DN600 (nykyinen:DN 200) |
| Rungon materiaali | ASTM A216WCB(hiiliteräs) |
| Tiiviste/verhoilumateriaali | 13Cr ruostumatonta terästä taiStellite(kovaseos) |
| Soveltuva väline | Vesi, höyry, öljy, ei-{0}}syövyttävät nesteet |
| Käyttölämpötila | -29 astetta 425 asteeseen |
| Yhteystyyppi | Laipallinen (RF / RTJ) |
| Laippa vakio | EN 1092-1 / DIN 2501 |
| Kuoren testipaine | 6,0 MPa (1,5 x nimellispaine) |
| Tiivisteen testipaine | 4,4 MPa (1,1 x nimellispaine) |
| Maalaus Väri | Teollinen harmaa / sininen / hopea (muokattavissa) |
Ominaisuudet
Matala virtausvastus:Täysin avoimessa asennossa virtausreitti on lähes esteetön, mikä johtaa pienempään painehäviöön verrattuna noston takaiskuventtiileihin.
Luotettava tiivistys:Väliaineen vastapaine painaa levyä tiukasti istuinta vasten; korkeampi paine johtaa tiiviimpään tiivisteeseen.
Joustava asennus:Voidaan asentaa vaakasuoraan tai pystysuoraan putkistoon, jossa väliaine virtaa alhaalta ylös.
Kestävyys:WCB-materiaali kestää suuria lämpötilanvaihteluita. Yhdessä kovapintaisten tiivistepintojen kanssa se on erittäin kestävä eroosiota vastaan ja tarjoaa pitkän käyttöiän.
Sisäinen saranatappirakenne:Nykyaikaisissa malleissa käytetään usein sisäistä nastaa, joka vähentää ulkoisia vuotokohtia (ei ulkoisia nastatulppia).
GNEE Valve -työpaja
FAQ
Mikä on kääntöventtiilien ongelma?
Takaiskuventtiileillä on neljä pääasiallista käytännön puutetta:
Vesivasara (isku):Levy napsahtaa kiinni rajusti, kun virtaus kääntyy, mikä aiheuttaa valtavia painepiikkejä, jotka voivat rikkoa putkia tai tukia.
Levyn chattering:Hitaalla-nopeuksilla levy "leipuu" ja tärisee, mikä kuluttaa nopeasti saranatappia ja voi aiheuttaa levyn irtoamisen.
Saranavirhe:Jatkuva kitka kuluttaa tappia ajan myötä, jolloin levy painuu ja ei tiivisty kunnolla istukkaa vasten.
Roskien kerääminen:Venttiilin rungon pohja toimii "taskuna", johon sedimentti tai kalkki kerääntyy, mikä estää usein levyä sulkeutumasta kokonaan.
Mitä WCB tarkoittaa venttiileissä?
WCB onvalettu hiiliteräs, kun taas sen taottu vastine on A105. Venttiiliin merkittynä se osoittaa venttiilin rungon materiaalin. WCB on amerikkalainen laatu, joka vastaa kotimaista kiinalaista laatua ZG280-520.
Voitko avata kääntöventtiilin manuaalisesti?
Kääntöventtiilien toiminta jakautuu ensisijaisesti kahteen luokkaan:manuaalinenjaautomaattinen. Käytetty menetelmä riippuu sovellusskenaarion vaatimuksista.
vartenkäsikäyttöiset kääntöventtiilit, avaaminen ja sulkeminen tapahtuu käsikammen, käsipyörän tai muiden manuaalisten mekanismien avulla. Tämä toimintatapa sopii tilanteisiin, joissa venttiilin toiminnan tarkka ajoitus ei ole kriittinen, nesteen virtausnopeudet ovat suhteellisen alhaiset ja toimintaympäristö suhteellisen yksinkertainen.
