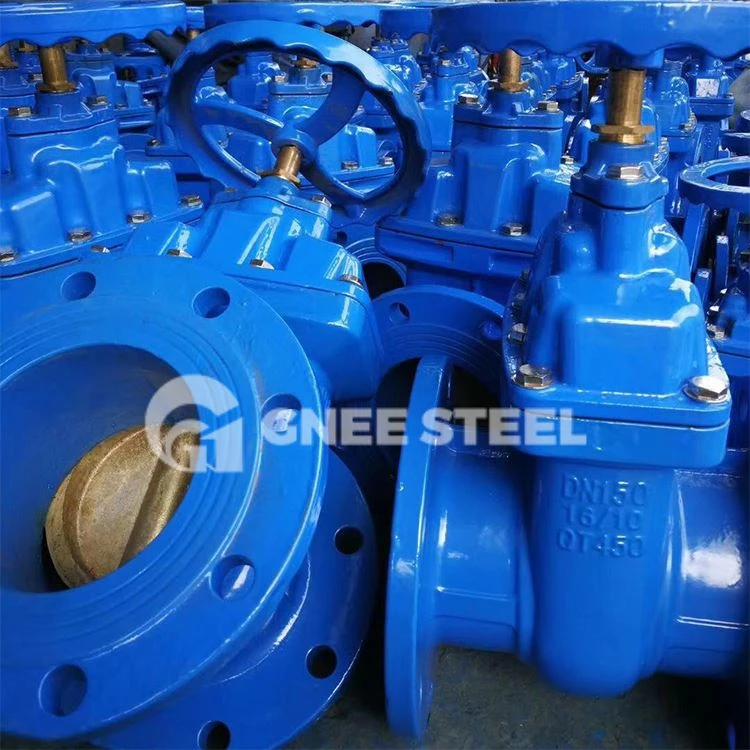

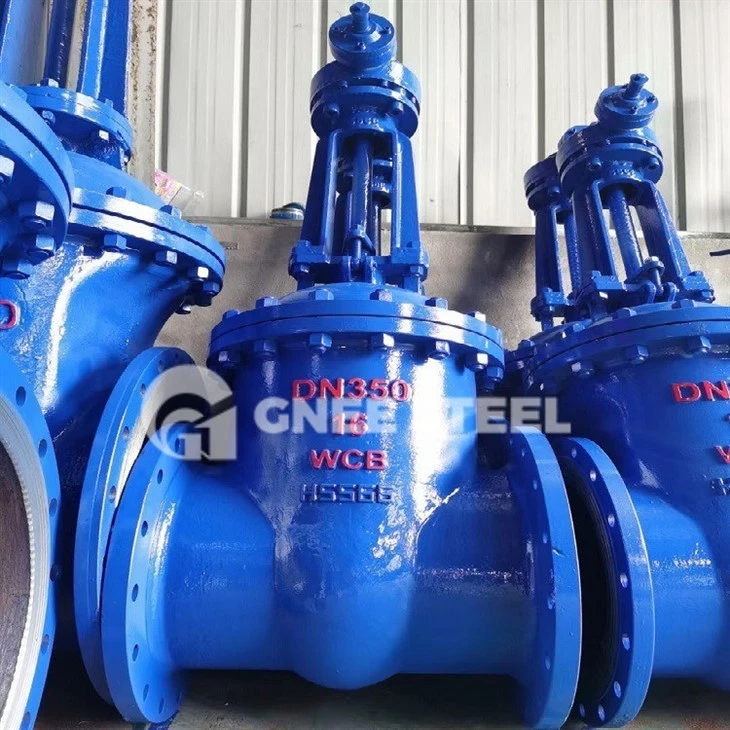

Tuotteen kuvaus
Laippaporttiventtiilin avaus- ja sulkemisosa on portti, portin liikesuunta on kohtisuorassa nesteen suuntaan, laippaporttiventtiili voi olla vain täysin auki ja täysin suljettu, sitä ei voida käyttää säätelyyn ja kuristukseen. Portissa on kaksi tiivistyspintaa, yleisimmin käytetty tilaluistiventtiili kaksi tiivistyspintaa muodostavat kiilan, kiilakulma vaihtelee venttiilin parametrien mukaan, yleensä 50, väliaineen lämpötila ei ole korkea 2 asteessa 52'. Kiilaporttiventtiiliportista voidaan tehdä koko runko, jota kutsutaan jäykiksi portiksi; voidaan myös saada aikaan pieni määrä muodonmuutosta portissa sen valmistettavuuden parantamiseksi, tiivistyspinnan kulman kompensoimiseksi poikkeaman käsittelyssä, tätä porttia kutsutaan elastiseksi portiksi.
Koot 1/2" - 36"
Paineet (luokka / kuva): 150 1156
Paineet (luokka / kuva): 300 1306
Paineet (luokka / kuva): 600 1606
Paineet (luokka / kuva): 900 1906
Paineet (luokka / kuva): 1500 1506
Materiaaliluokat: cf8m, Cf8, Cf3m, 317, Cn7m, C-276 (cw12mv), Duplex, Super Duplex, 321ss, 347ss, Incoloys. **lisää Mat.
Loppukokoonpanot: kohotettu kasvo, Rtj
Verhoilu: verhoilu 10, 12, 16 ja erikoismateriaalit
Laippaporttiventtiili Standardien noudattaminen
Suunnittelu ja valmistus: API602
Kasvotusten (päästä päähän): ASME B16.10
Laippaliitäntä: ASME B16.5
Puskuhitsattu pää: ASME B16.25
Pistorasia-hitsauspäät: ASME B16.11
Ruuvatut päät: ASME B120.1
Testi ja tarkastus: API598
Laippapäätyventtiilit toimittaja-gNEE
