Mitä eroa on API 622:lla ja API 624:llä?
API 622 -venttiilin vuototestaus tutkii ensisijaisesti näkymättömiä, pieniä vuotoja venttiilin tiivisteessä ja rungon tiivisteessä. Rungon tiiviste on staattinen tiiviste, joka täyttää helposti standardin vuotovaatimukset, kun taas tiiviste, joka on dynaaminen tiiviste, on vaikeampi saavuttaa. Siksi venttiilin vuotokykyä arvioidaan pääasiassa havaitsemalla vuoto tiivisteessä. API 622 painottaa tiivisteen vuotokyvyn tyyppitestausta, joka voidaan suorittaa testikiinnittimelle tai itse venttiilille. Pakkaus arvioidaan erikseen.
API 624 määrittelee hyväksymiskriteerit (100 ppmv) grafiittitiivisteillä varustettujen nousevien varren ja nousevien/pyörivien varsiventtiilien matalan -vuototyypin testaukselle. Aikaisemmin testaus suoritettiin API 622:n mukaisesti, mikä edellytti pakkauksen olevan käyttökelpoinen -29 asteesta 538 asteeseen (-20 astetta F - 1000 astetta F). Tämä tyyppitesti sisältää EPA 21 -periaatteisiin perustuvat vaatimukset. Tämä standardi ei kata venttiilejä, jotka ovat suurempia kuin NPS 24 tai joiden paineet ovat suurempia kuin luokka 1500.
| Attribuutti | API 622 | API 624 |
|---|---|---|
| Täysi vakionimi | Prosessiventtiilien tiivisteiden tyyppitestaus hajapäästöjen varalta | Grafiittitiivisteellä varustettujen nousevien varren venttiilien tyyppitestaus hajapäästöjä varten |
| Pääpainopiste | Venttiilin tiivistemateriaalien suorituskyvyn ja vuotonopeuden testaus | Tiettyjen grafiittitiivisteellä varustettujen venttiilityyppien (nousevan varren venttiilit) yleisen vuodon testaus |
| Sovellettavat objektit | Yleiset venttiilitiivisteet (esim. tiivisteholkit), soveltuvat erilaisiin venttiilityyppeihin | Vain nouseva karaventtiileille (esim. luistiventtiileille tai palloventtiileille), jotka on varustettu grafiittitiivisteellä |
| Testauksen tarkoitus | Pakkausmateriaalien hajapäästöjen hallintakyvyn varmistaminen simuloiduissa käyttöolosuhteissa | Koko venttiilikokoonpanon tiivistystehon ja kestävyyden varmistaminen korkeassa{0}}lämpötilassa/korkeassa{1}}paineessa |
| Liittyvät standardit riippuvuus | Perusstandardi, johon usein viitataan muissa API-standardeissa (esim. API 641) | Perustuu API 622:een, mutta lisää erityisvaatimuksia venttiilityypeille |
| Tyypilliset sovellusskenaariot | Jalostamoiden ja kemiantehtaiden yleinen venttiilihuolto | Korkean{0}}riskin ympäristöt (esim. öljy- ja kaasuputket), jotka korostavat pitkäaikaista-luotettavuutta venttiilin asennuksen jälkeen |

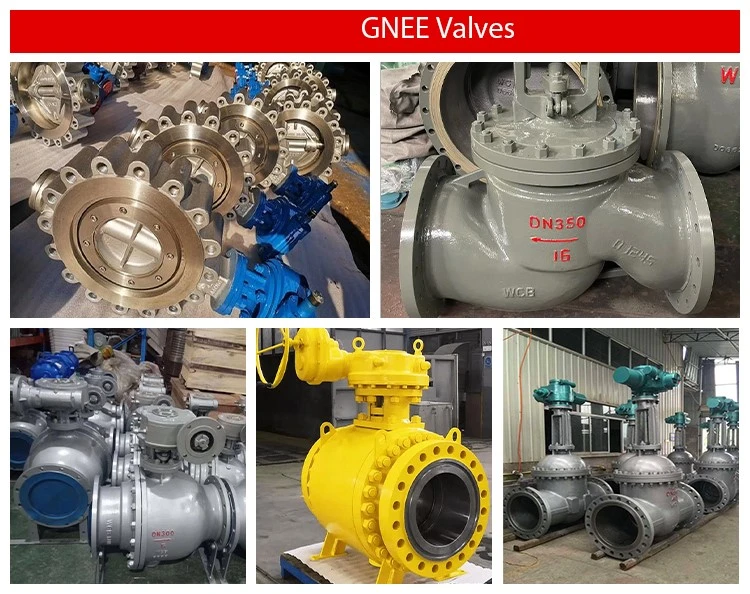

API 622 ja API 624 Valve varastossa
