Maapallon venttiili
Maapalloventtiili on eräänlainen venttiili, jossa sulkuelementti (venttiililevy) liikkuu venttiilin istukan keskiviivaa pitkin. Tämä liike korreloi suoraan venttiilin istukan aukon muutoksen venttiililevyn iskun kanssa. Koska palloventtiileillä on suhteellisen lyhyet avaus- ja sulkemisiskut, erinomainen sulkemiskyky ja suora korrelaatio venttiilin istukan avautumisliikkeen ja venttiilin levyiskun välillä, ne sopivat ihanteellisesti virtauksen säätelyyn. Yleensä palloventtiilit ovat ihanteellisia sovelluksiin, kuten sulkemiseen,{4}}säätöön ja kuristukseen.
GNEE Group tarjoaa räätälöintipalveluita.Ota yhteyttä räätälöidäksesi venttiilejä venttiilipiirustojesi perusteella.

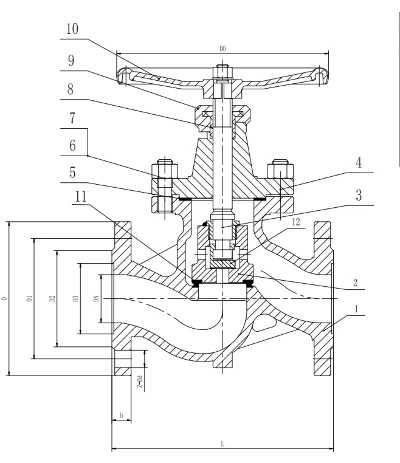

GNEE Globe -venttiilin piirustus, lähetä meille venttiilipiirustuksesi, niin räätälöimme sen sinulle.
Edut:
Avaamisen ja sulkemisen aikana kitka venttiililevyn ja venttiilirungon tiivistepinnan välillä on suhteellisen alhainen, mikä johtaa hyvään kulumiskestävyyteen.
Avauskorkeus on tyypillisesti vain noin -neljännes venttiilin istukan käytävästä, mikä tekee käytöstä luistiventtiileihin verrattuna helpompaa.
Maapalloventtiileissä on yleensä vain yksi tiivistepinta venttiilin rungossa ja venttiililevyssä, mikä yksinkertaistaa valmistusprosessia ja helpottaa myöhempää huoltoa.
Maapalloventtiileissä käytetty tiiviste on usein asbestin ja grafiitin seosta, mikä antaa niille suhteellisen korkean lämpötilan kestävyyden, joten niitä käytetään yleisesti höyryventtiilien valmistuksessa.
Haitat:
Koska väliaineen virtaussuunta muuttuu kulkiessaan luistiventtiilin läpi, sen minimivirtausvastus on korkeampi verrattuna muuntyyppisiin venttiileihin.
Lisäksi luistiventtiilin pidemmän iskun vuoksi sen avautumisnopeus on hitaampi kuin palloventtiilin.
Kalvoventtiili:
Kalvoventtiili on erityinen sulkuventtiilin tyyppi-. Sen pääkomponentti on pehmeästä materiaalista valmistettu kalvo. Tämä kalvo eristää tehokkaasti venttiilin rungon ontelon venttiilin kannen ontelosta ja käyttökomponenteista varmistaen yksisuuntaisen nesteen virtauksen venttiilin läpi. Kalvoventtiileillä on yksinkertainen rakenne, alhainen nestevastus ja vahvempi virtauskapasiteetti kuin muilla samantyyppisillä venttiileillä. Lisäksi ainutlaatuisen rakennesuunnittelunsa ansiosta kalvoventtiilit eivät vuoda-, joten ne ovat ihanteellisia korkean-viskositeettisen ja suspendoituneita hiukkasia sisältävien väliaineiden säätelyyn.
Kalvoventtiilien paineen ja lämpötilan kestävyyttä rajoittaa kuitenkin kalvon ja vuorausmateriaalien suorituskyky, ja ne soveltuvat yleensä vain alle 6 MPa:n nimellispaineille ja alle 150 asteen lämpötiloille. Sen virtausominaisuudet ovat lähellä nopeita avautumisominaisuuksia, suunnilleen lineaarisia ennen 60 % iskun pituudesta ja suhteellisen pienet virtausmuutokset 60 %:n jälkeen.
Lisäksi pneumaattiset kalvoventtiilit voidaan varustaa takaisinkytkentäsignaaleilla, rajakytkimillä ja asennoittimilla automaattisen ohjauksen, ohjelmoitavan ohjauksen tai virtauksen säätelyn tarpeisiin. Tässä tuotteessa käytetään kalvo{1}}tyyppistä työntösylinteriä perinteisen mäntäsylinterin sijaan, mikä estää tehokkaasti männänrenkaan vaurioitumisen aiheuttamat vuotoongelmat.
Lisäksi, jopa pneumaattisen vian sattuessa, käyttäjä voi silti ohjata venttiilin avaamista ja sulkemista käsipyörän avulla.
Kalvoventtiilin venttiilirunko on tyypillisesti valmistettu valuraudasta, valuteräksestä tai ruostumattomasta teräksestä, ja se on varustettu erilaisilla korroosionkestävillä-tai kulumista-kestävillä materiaaleilla. Kalvomateriaali on valmistettu kumista ja polytetrafluorietyleenistä (PTFE), joilla molemmilla on erinomainen korroosionkestävyys ja ne soveltuvat erityisen hyvin syövyttäviä aineita kuten vahvoja happoja ja emäksiä säätelemään. Lisäksi kalvoventtiilillä on yksinkertainen rakenne, alhainen nesteen vastus, vahvempi virtauskapasiteetti ja vuotovapaat ominaisuudet, mikä mahdollistaa sen vakaan suorituskyvyn myös korkeassa paineessa ja korkeissa lämpötiloissa.

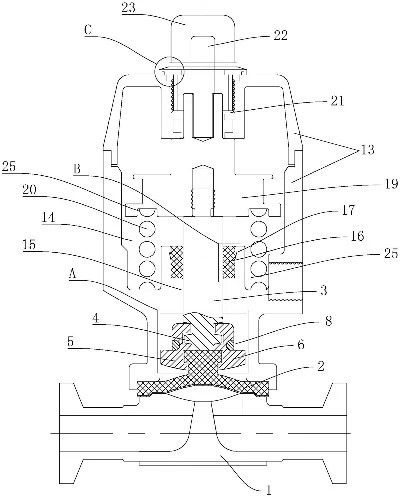

GNEE-kalvoventtiilipiirustus, lähetä meille venttiilipiirustuksesi, niin räätälöimme sen sinulle.
Edut:
Kalvoventtiilin käyttömekanismi on täysin eristetty väliainekanavasta. Tämä rakenne ei ainoastaan takaa työväliaineen puhtautta, vaan myös estää putkistossa olevan väliaineen vaikutuksen käyttömekanismin työosiin. Lisäksi venttiilin karaan ei tarvita erillistä tiivistettä, paitsi vaarallisia aineita ohjaavissa turvajärjestelmissä.
Koska työväliaine koskettaa vain kalvoa ja venttiilirunkoa, jotka molemmat voidaan valmistaa useista erilaisista materiaaleista, kalvoventtiilit voivat ihanteellisesti ohjata monenlaisia työväliaineita, erityisesti sellaisia, jotka sisältävät kemiallisia syövyttäviä aineita tai suspendoituneita hiukkasia.
Kalvoventtiilin rakenne on hyvin yksinkertainen, ja se koostuu vain kolmesta osasta: venttiilirungosta, kalvosta ja venttiilin kansikokoonpanosta. Tämä rakenne mahdollistaa helpon ja nopean purkamisen ja huollon, ja kalvon vaihto voidaan suorittaa kentällä lyhyessä ajassa.
Haitat:
Venttiilin rungon vuorauksen ja kalvojen valmistusprosessien rajoitusten vuoksi suurempien venttiilirungon vuorausten ja kalvojen valmistaminen on haasteellista. Siksi kalvoventtiilit eivät yleensä sovellu suuremmille putkille, ja niiden käyttö rajoittuu tyypillisesti putkiin, joiden DN on pienempi tai yhtä suuri kuin 200 mm.
Kalvoventtiilejä rajoittaa kalvomateriaali, ja ne soveltuvat matalan-paineen ja-lämpötilan sovelluksiin, jotka eivät yleensä ylitä 180 astetta.
Säätösuorituskyvyn kannalta kalvoventtiilit ovat suhteellisen huonoja, ja niitä käytetään pääasiassa säätöön pienellä alueella (tyypillisesti virtauksen säätöä voidaan käyttää suljettuna 2/3 aukosta).
Kalvoventtiilien ja maapalloventtiilien väliset erot
Edellä olevan johdannon pohjalta kalvoventtiilien ja palloventtiilien periaatteisiin, rakenteisiin ja toimintatapoihin voimme tehdä seuraavat johtopäätökset:
1. Eri periaatteet ja rakenteet: Kalvoventtiilit käyttävät kalvoa väliaineen virtauksen ohjaamiseen, kun taas palloventtiilit käyttävät venttiilin avaus- ja sulkemismekanismia väliaineen virtauksen ohjaamiseen.
2. Eri sovellukset: Kalvoventtiilit soveltuvat väliaineille, jotka sisältävät hiukkasia, korkean viskositeetin tai voimakkaasti syövyttäviä; maapalloventtiilit soveltuvat väliaineen virtauksen ohjaukseen ja eristämiseen.
3. Erilaiset käyttötavat: Sekä kalvoventtiilejä että palloventtiilejä voidaan käyttää manuaalisesti, pneumaattisesti tai sähköisesti.
4. Erilainen turvallisuussuorituskyky: Huono varren tiivistyskykynsä vuoksi kalvoventtiilit ovat alttiita vuotaville, mikä vaikeuttaa käyttöä ja huoltoa; kun taas palloventtiileillä on hyvä tiivistyskyky, mikä tekee käytöstä ja ylläpidosta suhteellisen yksinkertaista.

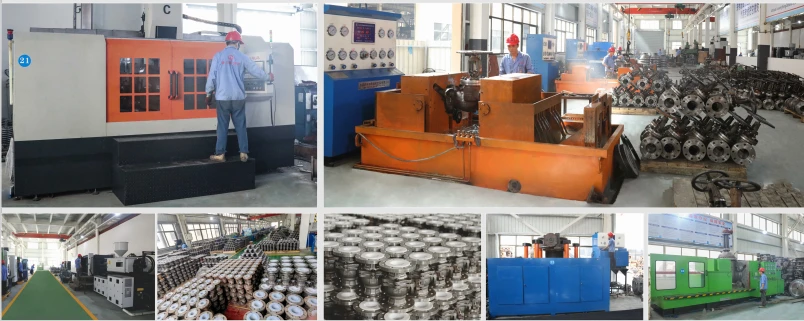

GNEE-kalvoventtiilien ja maapalloventtiilien tehdas
GNEE Group on erikoistunut palloventtiilien ja kalvoventtiilien valmistukseen. Jos sinulla on kysyttävää valinnasta,ota yhteyttä parhaan vaihtoehdon löytämiseksi projektiisi.
