Keskeinen erosuutin{0}}tyyppiset takaiskuventtiilitjahiljaiset takaiskuventtiilitpiilee niiden suorituskyvyn sijoittelussa ja nesteen dynamiikan suunnittelussa: suutin-tyyppiset takaiskuventtiilit ovat huippuluokan-erityistakaiskuventtiilejä, jotka keskittyvät korkeaan hyötysuhteeseen, energiansäästöön ja painehäviön hallintaan korkean-paineen ja suuren{3}}virtauksen olosuhteissa; toisaalta hiljaiset takaiskuventtiilit keskittyvät vähentämään-sulkuääntä ja vesivasaran iskuja, ja ne soveltuvat melu{5}}herkkiin siviili- ja teollisuusputkistojärjestelmiin.
Rakennesuunnittelun ja toimintaperiaatteen näkökulmastasuutin{0}}tyyppiset takaiskuventtiilitintegroi Venturi-efekti{0}}tehostettu virtauskanava, venttiililevy, jolla on erityinen geometrinen profiili, ja monivaiheinen paineenpalautuskammiorakenne. Väliaineen virtauksen aikana muodostuu matalapaineinen -painevyöhyke supistusosan läpi, jota seuraa painegradientin palautuminen progressiivisen laajennusosan kautta, mikä vähentää painehäviötä 30–40 % ja parantaa merkittävästi järjestelmän tehokkuutta.
Niiden suunnittelutavoitteena on saavuttaa erinomainen nestedynamiikka korkean{0}}paineen ja suuren-virtauksen skenaarioissa, mikä tekee niistä erityisen sopivia vaativiin ympäristöihin, kuten voimalaitoksiin, öljyyn ja kaasuun sekä teollisuusprosessijärjestelmiin. Tarkkuusrakenteensa vuoksi ne eivät kuitenkaan sovellu väliaineille, jotka sisältävät suspendoituneita kiintoaineita tukkeutumisen tai kulumisen estämiseksi.
Hiljaiset takaiskuventtiilit(tunnetaan myös aksiaalivirtauksina tai hitaasti{0}}sulkevina takaiskuventtiileinä) käyttävät aksiaalivirtauskanavaa, jousiavusteista-sulkemista ja nesteen ohjausta. Venttiililevy liukuu pitkin keskilinjaa, veden virtauskanava on virtaviivainen ja sulkemisisku on lyhyt. Yhdessä vaimennuslaitteen tai jousen kanssa tämä saavuttaa nopean ja sujuvan sulkemisen.
Tämä pilotti{0}}avusteinen sulkemismekanismi puskuroi tehokkaasti vesivasaran energiaa ja pitää toimintamelun alle 40 desibelissä, jolloin saadaan aikaan "hiljainen" vaikutus. Sitä käytetään pääasiassa melu-- ja vesivasara-herkissä sovelluksissa, kuten pumppujen ulostuloissa, palosuojajärjestelmissä sekä vesihuollossa ja viemäröinnissä korkeissa-kerrostaloissa, mikä suojaa pumpun runkoa ja putkistoa.
Korkeasta-spesifisistä aksiaalisista suuttimien tarkistuksista LVI-ilman äänettömään NRV:hen-Lähetä tarjouksen tekniset tiedot 1 tunnissa!
Mekanismin ja suunnittelun vertailu
| Vertailukohde | Suuttimen takaiskuventtiili (aksiaalinen virtaus) | Hiljainen takaiskuventtiili (keski{0}}opastettu) |
| Sisäinen suunnittelu | Virtaviivainen suutin/venturin runko keskushajottimella | Maapallon tai kiekon runko, jossa on keski{0}}ohjattu levy |
| Liiketyyppi | Aksiaalinen(Levy liikkuu keskiakselia pitkin) | Hissi(Levy liikkuu pystysuunnassa pois istuimesta) |
| Sulkemiselementti | Kevyt levy tai rengas | Vakioohjattu levy |
| Kevään toiminta | Raskas-jousi, voimakas-vaste | Vakiojousiavusteinen- |
| Virtauspolku | Venturi / Virtaviivainen(Minimaalinen turbulenssi) | Vakiovirtausreitti (enemmän ohjattuja) |
| Monimutkaisuus | Korkea (tarkkuusaerodynaaminen suunnittelu) | Keskitaso (yksinkertainen mekaaninen kokoonpano) |
Tekniset tiedot ja suorituskyky
| Parametriluokka | Suuttimen takaiskuventtiili | Hiljainen takaiskuventtiili |
| Painehäviö (ΔP) | Alin(Erinomainen paineen palautus) | Keskitaso (korkeampi kuin suutintyyppi) |
| Sulkemisnopeus | Erittäin nopea(Lyhin isku, pienin inertia) | Nopea (sulkeutuu nollavirtauksella) |
| Ei--Slam-luokitus | Ensiluokkainen(Luokansa paras ylijännitesuojassa) | Erinomainen (huomattavasti parempi kuin keinutyyppi) |
| Kantavuus | Erittäin korkea (vakaa myös alhaisella virtauksella) | Kohtalainen |
| Asennus | Universaali(vaaka/pysty/kalteva) | Universaali |
| Kasvot-kasvot- | Vakio tai pitkä (Venturi-tyyppi) | Lyhyt (kiekko) tai standardi (Globe) |
| Tiivistys | Metallista-metalliksi-tai pehmeä istuin | Yleensä pehmeä istuin (kupla{0}}tiukka) |
Sovelluksen ja talouden vertailu
| Tuote | Suuttimen takaiskuventtiili | Hiljainen takaiskuventtiili |
| Ensisijainen etu | Suojaa arvokkaita laitteita{0}}piikkeiltä | Poistaa melua kaupallisista / sähkölinjoista |
| Kriittinen palvelu | Kaasukompressorit, öljy ja kaasu, sykkivät virtaukset | LVI, Vesihuolto, Pumppaamot |
| Tyypillinen media | Kaasu, höyry, raakaöljy, kemikaalit | Puhdas vesi, glykoli, käsitelty jätevesi |
| Huolto | Minimaalinen (vankka, ei kuluttavia tappeja/saranoita) | Keskitaso (helppo vaihtaa sisäosat) |
| Käyttöikä | Erittäin pitkä(Vähentynyt tärinä ja kuluminen) | Pitkä |
| CAPEX (kustannus) | Premium / kallis | Taloudellinen kohtalainen |

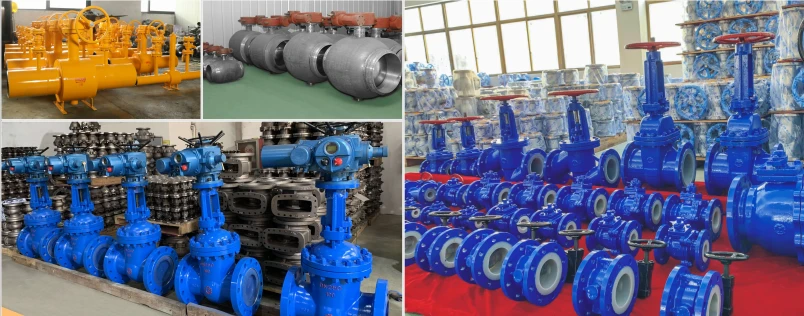

GNEE takaiskuventtiilin tehdas
FAQ
Mikä on suuttimen takaiskuventtiili?
Suuttimen takaiskuventtiili: Suuttimen takaiskuventtiili oneräänlainen takaiskuventtiili, joka on suunniteltu mahdollistamaan nesteen virtaus yhteen suuntaan samalla kun estetään takaisinvirtaus, jossa käytetään virtaviivaista, jousiavusteista-levymekanismia, joka toimii suuttimen-muotoisessa rungossa.
Mikä on hiljaisen tyyppinen takaiskuventtiili?
Hiljainen takaiskuventtiilikäyttää jousta auttamaan lautasta sulkuventtiilin sulkemisessa ennen nesteen virtauksen kääntämistä. Tämä eliminoi hydrauliiskun, joka tunnetaan myös nimellä vesivasara. Vesivasara on seurausta äkillisestä virtauksen pysähtymisestä nesteprosessijärjestelmässä.
Kuinka hiljainen takaiskuventtiili toimii?
Hiljainen takaiskuventtiilimahdollistaa virtauksen vain yhteen suuntaan ja sulkeutuu äänettömästi. Hiljainen sulkeminen saavutetaan yleensä jousikuormittamalla kiekkoa niin, että se sulkeutuu ennen virtauksen kääntämistä. Tämä voidaan tehdä myös elastisen- tomeerisen kalvon avulla.
