Keskeinen eroyksi-lautanenjakaksois-levytakaiskuventtiilitjohtuu ensisijaisesti niiden rakenteellisesta suunnittelusta ja nesteen suorituskyvystä.
Yksi{0}}levytakaiskuventtiilitkäytä yhtä kiinteää pyöreää venttiililevyä, joka pyörii keinuvivun akselin ympärillä avaamiseen ja sulkemiseen. Vaikka venttiililevy on rakenteeltaan yksinkertainen, siinä on vähemmän osia ja helppo huoltaa, sen massa on suuri, mikä vaatii suuremman väliaineen virtausnopeuden käynnistystä ja osoittaa merkittävää hitausvoimaa sulkemisen yhteydessä, mikä tekee siitä alttiita vesivasaralle.
Kaksi{0}}levytakaiskuventtiilittoisaalta koostuu kahdesta symmetrisestä puolipyöreästä{0}}venttiililevystä, jotka on yhdistetty akselilla. Ne voivat avautua ja sulkeutua itsenäisesti tai samanaikaisesti. Kaksinkertainen-levyrakenne mahdollistaa pehmeämmän ja nopeamman avaamisen ja sulkemisen, mikä varmistaa luotettavan avautumisen myös pienillä virtausnopeuksilla. Sulkeutumisaika on 30 % lyhyempi kuin yksi-levyventtiilien, mikä vähentää tehokkaasti vesivasaran huippupainetta. Lisäksi kahden kiekon erillinen tiivistysrakenne johtaa tasaisempaan jännityksen jakautumiseen ja vähemmän kulumiseen. Yhdessä kovaseostiivistepinnan ja jousiavusteisen rakenteen kanssa tämä pidentää käyttöikää ja täyttää tiivistysvaatimukset jopa 500 000 avaus- ja sulkemisjakson jälkeen.
Wafer-takaiskuventtiilien hankinta?Hanki tehdas{0}}suorat tarjoukset yksi- ja kaksilevymalleista jo tänään.
Vertailutaulukko: yksilevyinen vs. kaksilevyinen takaiskuventtiili
| Vertailumitta | Yksilevyinen takaiskuventtiili (kiekko) | Kaksilevyinen takaiskuventtiili (kiekko) |
| Rakennesuunnittelu | Koostuu yhdestä pyöreästä kiekosta, joka kääntyy epäkeskisesti avatakseen. | Koostuu kahdesta puoliympyrän muotoisesta levystä, jotka on saranoitu keskitappiin. |
| Toimintaperiaate | Väliaineen paine työntää yksittäisen levyn auki; sulkeutuu painovoiman tai vastapaineen avulla. | Paine työntää levyt auki; yleensäkevät-avustettupositiivista sulkemista varten. |
| Virtausalue | Suuri. Tarjoaa lähes esteettömän virtausreitin täysin auki. | Hieman pienempi. Keskitappi ja tukipylväs vievät jonkin verran tilaa virtausreitillä. |
| Virtausvastus | Matala. Minimaalinen painehäviö täysin avoimessa asennossa. | Kohtalainen. Hieman korkeampi kuin yksilevyinen, mutta parempi kuin perinteiset noston takaiskuventtiilit. |
| Vesivasaran ohjaus | Huono. Pitkä matka ja raskas levy aiheuttavat usein kovaa ääntälyömälläja hydraulinen isku. | Erinomainen. Jousiavusteinen-nopea sulkeminen tekee siitä a"Ei{0}}Slam"muotoilu, joka estää tehokkaasti vesivasaran. |
| Asennussuunta | EnsisijaisestiVaakasuora. Pystysuuntainen asennus on rajoitettu vain ylöspäin suuntautuvaan virtaukseen (usein epävakaa). | Vaaka, pysty tai kalteva. Jousiavusteinen-sulkeminen tekee siitä erittäin monipuolisen. |
| Paino & Koko | Kevyt, ultra-lyhyt-kasvot-(kiekko). | Erittäin kevyt ja kompakti. Yleensä kevyempi kuin samankokoinen yksilevyventtiili. |
| Soveltuvat koot | Käytetään yleisesti DN50 - DN600:lle (2" - 24"). | SuositeltavaSuuri poraussovellukset (jopa DN2000+ / 80"). |
| Tiivistysteho | Keskikokoinen. Luottaa yhden-levyn keskitykseen; altis epätasaiselle kulumiselle korkeassa paineessa. | Hyvä. Kaksoislevyt tarjoavat tasapainoisen voiman ja tasaisemman kosketuksen istuimen kanssa. |
| Halkeilupaine | Alentaa. | Hieman korkeampi (jousen jännitys on voitettava). |
| Monimutkaisuus | Yksinkertainen. Vähemmän osia, helppo huoltaa. | Korkeampi. Sisältää jouset, aluslevyt ja tarkkuussaranakomponentit. |
| Kustannukset / Hintapiste | Alempi (pienille ja keskikokoisille halkaisijoille). | Korkeampi (tarkkuusjousien ja{0}}kaksoislevytyöstön ansiosta). |

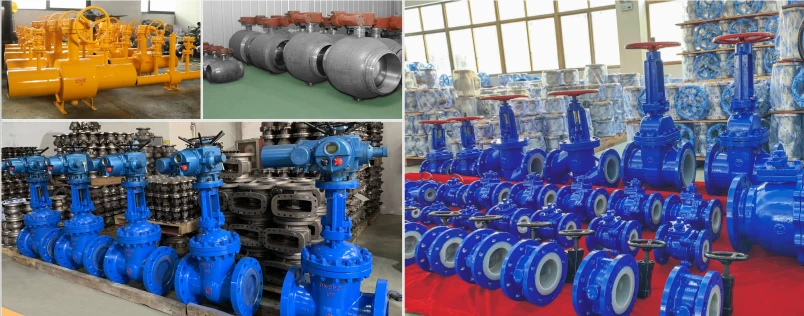

GNEE takaiskuventtiilin tehdas
Oletko hämmentynyt venttiilien valinnasta?Pyydä ilmainen tekninen konsultaatio ja tarjous 24 tunnissa.
FAQ
Mitä hyötyä kaksoissulkuventtiilin käytöstä on?
Kaksoissulkuventtiileillä on ratkaiseva rooli veden eheyden turvaamisessa eri sovelluksissa. Nämä venttiilit on suunniteltu erityisestiestämään takaisinvirtauksen ja saastumisen varmistaen, että juomavesi pysyy saastumattomana. Niiden luotettava toiminta on välttämätöntä puhtaan vesihuoltojärjestelmän ylläpitämiseksi.
Missä käyttäisit yhtä takaiskuventtiiliä?
Altecnic-yksittäistakaiskuventtiilejä käytetään estämään takaisinvirtauksen ja paluuvesiputken kontaminaatioriskikodin asunnot, julkiset ja liikerakennukset.
Mikä on kaksoissulkuventtiilin käyttöikä?
On tyypillistä, että uusi kumisarja tarvitaan noin viiden vuoden välein, mutta loput kaksinkertaisesta{0}}takaiskuventtiilikokoonpanosta voivat kestää hyvin pitkään, mahdollisestiyli 20 vuotta, asianmukaisella huollolla. Mutta takaisinvirtauksen estäjä voi vaatia varhaista korjausta tai vaihtoa useista syistä, erityisesti huonosta vedenlaadusta.
