Keskeinen ero kiekkotakaiskuventtiilien ja kääntötakaiskuventtiilien välillä on niiden liitäntätavassa ja rakenteellisessa muodossa: kiekkotakaiskuventtiilit asennetaan puristamalla venttiili kahden laipan väliin, jolloin saadaan kompakti rakenne ja kevyt paino; kääntöventtiilit ovat avaus- ja sulkemisrakenne, joka perustuu venttiililevyn pyörimiseen akselin ympäri saavuttaen yksisuuntaisen virtauksen, mikä johtaa alhaiseen virtausvastukseen ja soveltuvuuteen suuriin{0}}halkaisijaisiin putkistojärjestelmiin.
Kääntyvät takaiskuventtiilitniissä on levyn muotoinen-venttiililevy, joka pyörii saranatapin ympäri avautuen ja sulkeutumaan saranamekanismin kautta. Kun väliaine virtaa eteenpäin, se työntää venttiililevyn auki; takaisinvirtauksen aikana venttiililevy sulkeutuu automaattisesti oman painonsa tai vastapaineen vaikutuksesta estäen takaisinvirtauksen. Sen virtausreitti on lähes suora, mikä johtaa alhaiseen virtausvastukseen, mikä tekee siitä sopivan suuren-halkaisijan, alhaisen-nopeuden ja vakaisiin virtausolosuhteisiin.
Kiekkojen takaiskuventtiilit, toisaalta viittaavat yleensä takaiskuventtiileihin, joissa käytetään kiekkoliitäntää. Niiden sisäinen rakenne voi olla joko keinu- tai hissi{1}}tyyppinen. Tyypillinen kiekkorakenne vaatii vain pultteja venttiilin kiinnittämiseksi kahden putkilaipan väliin, mikä eliminoi lisälaippaliitäntöjen tarpeen. Siksi ne ovat lyhyempiä, pienempiä ja kevyempiä, ja ne painavat vain 1/4 - 1/8 ja 1/4 - 1/20 perinteisistä laipallisista takaiskuventtiileistä.
Tavallinen laipallinen keinu vai kompakti kiekko?Lähetä tekniset tiedot ja pyydä tarjous 1 tunnissa!
Rakenteen ja asennuksen vertailu
| Vertailukohde | Kääntöventtiili | Kiekon takaiskuventtiili |
| Yhteystyyppi | Laipallinen(Molemmissa päissä kiinteät laipat) | Vohveli(Kiinnitetty putken laippojen väliin) |
| Kasvot-kasvotusten-(F-F) | Pitkä(Vakiopituus, vie enemmän tilaa) | Erittäin lyhyt(Yleensä 1/4 - 1/8 kääntöventtiilistä) |
| Paino | Raskas(koko runko) | Erittäin kevyt(60–90 % kevyempi kuin Swing-tyyppi) |
| Asennusasento | Ensisijaisesti vaakasuuntainen(Rajoitettu pystysuorilla viivoilla) | Erittäin joustava(Vaaka- tai pystysuora-ylös) |
| Monimutkaisuus | Korkea (sisältää konepellin, saranatapin, suuren levyn) | Yksinkertainen (ohut kiekkorakenne, vähän osia) |
Tekniset tiedot ja suorituskyky
| Parametriluokka | Kääntöventtiili | Kiekon takaiskuventtiili |
| Virtausvastus /ΔP | Erittäin matala(Täysi virtaus auki ollessaan) | Kohtalainen(Lekto ja jouset ovat virtausreitillä) |
| Vesivasaran ehkäisy | Huono(Raskas levy, hidas sulkeutuminen, altis iskulle) | Erinomainen(Kaksois-levy jousilla, nopea sulkeminen) |
| Tiivistysteho | enimmäkseen metallista-metalliksi-; altis eroosiolle | Saatavana pehmeillä tai metallisilla istuimilla; tasaisempi paine |
| Kokoalue | Täysi valikoima (mutta tulee erittäin raskaaksi suurissa koossa) | Täysi valikoima (edullisin suurilla kooilla) |
| Huolto | Kätevä(Konepelti mahdollistaa{0}}sisäosien linjakorjauksen) | Kohtalainen(Vaatii koko venttiilin poistamisen) |
Sovellusympäristö ja talous
| Tuote | Kääntöventtiili | Kiekon takaiskuventtiili |
| Sovellettava media | Puhdas vesi, öljy, nesteet, joissa on pieniä epäpuhtauksia | Puhdas vesi, kaasut, öljytuotteet |
| Tyypillisiä skenaarioita | Kunnallinen vesi/jätevesi, perinteiset kemianlaitokset | Pienet pumppuhuoneet,{0}}korkeat rakennukset, vedenkäsittely |
| Tukivaatimukset | Vaatii painoonsa nähden raskaita tukia | Ei tarvita erityistä tukea; minimaalinen kuormitus putkissa |
| Hinta (CAPEX) | Keskitaso (riippuu materiaalista ja paineluokituksesta) | Taloudellinen(Vähemmän materiaalin käyttö; suuri ROI suurilla kooilla) |
| Asennuskustannukset | Korkeampi (vaatii enemmän työtä ja tiivisteitä) | Erittäin alhainen(Erittäin nopea asennus säästää työtä) |

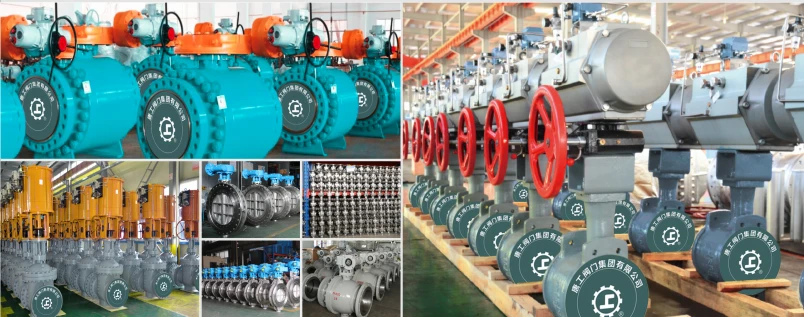

GNEE-venttiilitehdas
FAQ
Mikä on kääntöventtiilin käyttöiän odote?
Keskimäärin takaiskuventtiilit voivat kestää missä tahansa5-20 vuotta. Tätä käyttöikää voidaan kuitenkin pidentää tai lyhentää aiemmin mainittujen tekijöiden perusteella. Esimerkiksi korkealaatuisista-materiaaleista valmistetut ja ihanteellisissa olosuhteissa toimivat takaiskuventtiilit voivat kestää yli 20 vuotta.
Kuinka kääntyvä takaiskuventtiili tulisi asentaa?
Takaiskuventtiilit on aina asennettuSARANA-TAPA sijoitetaan vaakasuoraan putken keskiviivan yläpuolelle(kuten tämän osan lopussa olevissa kuvissa näkyy). Väärä asennus voi aiheuttaa kiinnittymisen, suuren pään menetyksen ja/tai takertumisen avoimeen asentoon.
Voiko kiekkojen takaiskuventtiilit asentaa pystysuoraan?
Flomatic 888 kiekkojen takaiskuventtiilivoidaan asentaa pystysuoraan (virtaus ylös) tai vaakasuoraan. Kysy tehtaalta pystysuuntaista virtausta alaspäin. Venttiili on asennettava niin, että merkinnän virtausnuoli osoittaa veden virtaukseen.
