Sähköinen laippaläppäventtiilion teollisuusventtiili, jossa yhdistyvät sähkötoimilaite laippaliitäntäläppäventtiilillä. Se käyttää sähköä putkiston väliaineen avaamiseen ja sulkemiseen, virtauksen säätelyyn tai virtaussuunnan vaihtamiseen. Siinä on kompakti rakenne, nopea avautuminen ja sulkeminen sekä korkea automaatioaste, ja sitä käytetään laajasti öljy-, kemian-, sähkö-, vesi- ja viemäriteollisuudessa, elintarvike- ja lääketeollisuudessa.
GNEE Group on erikoistunut venttiilien toimittamiseen, mukaan lukien ne, joissa onISO 9001 & API 6D kaksoissertifikaatit, jonka epäonnistumisprosentti on 75 % alempi kuin alan keskiarvo!
Sähkölaippaläppäventtiili Tekniset parametrit
Kokoalue: DN50-DN600
Painealue: PN10-PN25
Päätyliitäntä: Laippa
Materiaali: ruostumaton teräs, hiiliteräs tai valurauta
Tiivisteet: EPDM, NBR, FKM
Venttiilien rakenne: Sähkölaippainen läppäventtiili
Kasvotusten: ISO 5752/EN 558
Pääteliitäntä: ISO 7005-1/ASME B16.5
Testaus ja tarkastus: ISO 5208, API 598
Sopiva väliaine: vesi, kaasu, öljy, syövyttävät nesteet
Sähköinen laippaläppäventtiiliRakenne ja toimintaperiaate
Rakenteellinen koostumus
Pehmeä tiiviste: Valmistettu materiaaleista, kuten nitriilikumista, fluorikumista ja PTFE:stä. Se sopii normaaleihin lämpötiloihin, matalapaineisiin ja hiukkasvapaisiin -väliaineisiin ja tarjoaa erinomaisen tiivistyskyvyn (jopa nollavuoto).
Kova tiiviste: Venttiilin istukan ja läppälevyn tiivistepinnat on valmistettu ruostumattomasta teräksestä, jonka kovuus on erilainen (kuten koboltti-pohjainen kovaseoshitsaus), joka kestää korkeita lämpötiloja, korkeaa painetta ja kulutusta, sopii höyrylle, korkean lämpötilan kaasuille ja muihin käyttöolosuhteisiin.
Venttiilin runko: Laippaliitosrakenne, jossa molemmissa päissä on laipat, jotka on liitetty suoraan putkilinjan laippaan pulteilla, mikä varmistaa turvallisen asennuksen ja helpon purkamisen.
Perhoslevy: Ohut, pyöreä levy, joka pyörii 0 astetta -90 astetta venttiilin akselin ympäri avatakseen ja sulkeutuakseen. Kun perhoslevy on täysin auki, se on yhdensuuntainen putkilinjan akselin kanssa; täysin suljettuna se estää materiaalin virtauksen pystysuunnassa.
Sähkötoimilaite: Sisältää moottorin, vähennysventtiilin, ohjauspiirin jne., joka vastaanottaa sähköisiä signaaleja (kuten 4-20 mA DC, 1-5 V DC) tai kytkentäsignaaleja venttiilin varren ja perhoslevyn pyörittämiseksi.
Tiivistyskomponentit:
Kolminkertainen epäkeskorakenne: Joissakin malleissa (kuten sähkölaipalliset kova-tiivisteläppäventtiilit) on kolmiulotteinen epäkeskorakenne, joka eliminoi kitkan tiivistepinnalta avaamisen ja sulkemisen aikana, pidentää käyttöikää ja tarjoaa itselukittuvan toiminnon, joka kiristyy venttiilin sulkeutuessa.
Toimintaperiaate
Avaus- ja sulkemisprosessi: Vastaanotettuaan signaalin sähkötoimilaite käyttää venttiilin vartta pyörimään, jolloin perhoslevy pyörii 90 asteen alueella. Kun se on täysin auki, väliaineen virtausvastus on pieni; täysin suljettuna se sulkee- täydellisen.
Säätötoiminto: Syöttämällä analogisen signaalin (kuten 4-20 mA), perhoslevyn aukkoa (0-90 astetta) voidaan ohjata tarkasti, mikä mahdollistaa parametrien, kuten virtausnopeuden ja paineen, jatkuvan säädön.
Kaksisuuntainen tiivistys: Jotkut mallit tukevat kaksisuuntaista väliaineen virtausta, eikä virtaussuunta rajoita asennusta.
Sähkölaipalliset läppäventtiilit:
Kompakti rakenne, joustava asennus
Laippaliitosrakenne lyhentää putkiväliä, mikä säästää tilaa, sopii erityisen hyvin asennettavaksi korkeille tai piiloputkiin.
Pieni koko, kevyt, helppo kuljettaa ja asentaa, ja se tukee usea{0}}asentoa (esim. vaaka-, pystysuora).
Nopea avaaminen ja sulkeminen, työtä-säästävä toiminta
Perhoslevyn 90 asteen kierto suorittaa täyden avaamisen tai sulkeutumisen lyhyellä toiminta-ajalla (tyypillisesti 15-60 sekuntia), alhaisella käyttömomentilla, mikä säästää työtä ja energiaa.
Erinomainen tiivistyskyky
Pehmeät-tiivisteventtiilit voivat saavuttaa vuototasoja API 609 luokkaan V tai VI asti matalapaineisissa-paineolosuhteissa ja lähestyvät palloventtiilien tiivistystasoa.
Kovat{0}}tiivisteet säilyttävät hyvän tiiviyden myös korkeissa lämpötiloissa ja korkeassa paineessa metallisten kovien tiivisteiden ja elastisten kompensointirakenteiden ansiosta.
Vahva korroosionkestävyys
Venttiilin rungon materiaaleja ovat ruostumaton teräs ja fluoroplastinen vuoraus. Tiivistysmateriaalit valitaan väliaineen kemiallisten ominaisuuksien perusteella, ja ne soveltuvat erilaisiin syövyttäviin ympäristöihin, kuten veteen, öljyyn, happo- ja alkaliliuoksiin sekä elintarvikelaatuisiin -väliaineisiin.
Kätevä automaattinen ohjaus
Tukee keskitettyä etäohjausta tai -manuaalista käyttöä paikan päällä (käsipyörämekanismin kautta). Voidaan integroida DCS:n, PLC:n ja muiden automaatiojärjestelmien kanssa älykästä hallintaa varten.
Jotkut mallit on varustettu älykkäillä ohjausmoduuleilla, jotka tukevat väylätietoliikennettä (kuten Modbus ja Profibus) tiedonkeruun ja vianmäärityksen helpottamiseksi.
Sähkölaipallisten läppäventtiilien sovellukset
Petrokemian teollisuus
Ohjaa syövyttävien tai viskoosien nesteiden, kuten happo- ja alkaliliuosten ja orgaanisten liuottimien virtausta.
Käytetään laitteiden, kuten reaktorien ja varastosäiliöiden, sisään- ja ulostulossa tarkan virtauksen säätelyn tai hätäpysäytyksen{0}}saavuttamiseksi.
Voimaa ja energiaa
Säätelee väliaineiden, kuten höyryn ja jäähdytysveden, virtausta varmistaakseen laitteiden, kuten kattiloiden ja höyryturbiinien, vakaan toiminnan.
Ydinvoimatuotannossa käytetään ydinreaktorien jäähdytysjärjestelmissä ydinpumppujen toiminnan ohjaamiseen.
Vesihuolto, viemäröinti ja ympäristönsuojelu
Säätelee veden virtausta tai sulkee väliaineet jätevedenpuhdistamoissa ja vesilaitoksissa.
Ohjaa pölyisen-kaasun tai kylmän ja kuuman ilman virtausta ympäristötekniikassa.
Ruoka ja lääkkeet
Hyödynnetään saniteettirakennetta (kuten PTFE-vuorausta), jotta varmistetaan saastumattomat materiaalit ja GMP-standardien noudattaminen.
Käytetään nesteiden säätelyyn elintarvikejalostuksessa, lääketeollisuudessa ja muilla teollisuudenaloilla.
Metallurgia ja laivanrakennus
Käytetään metallurgisessa teollisuudessa korkean lämpötilan{0}}höyryn, savukaasujen ja muiden väliaineiden virtausnopeuden säätelyyn.
Käytetään laivojen putkistojärjestelmissä nesteparametrien ohjaamiseen, mukautumiseen ahtaisiin{0}}ympäristöihin.

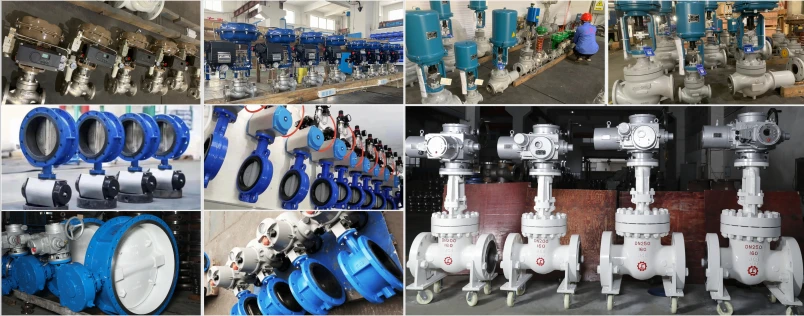

Sähkölaipallinen läppäventtiilitehdas
CNPC:n ja Sinopecin käyttämät samat venttiilit; tilaa nyt ja saat luotettavan testausraportin!
