Thesähköinen V--tyyppinen palloventtiili, joka koostuu sähkötoimilaitteesta ja V{0}}-tyyppisestä palloventtiilistä, on kulmaiskun säätöventtiili, joka ohjaa nesteen virtausta kiertämällä V--muotoista pallomaista venttiililevyä tiivistepintaa vasten pienellä avautumisalueella. Sähköisen V--tyypin palloventtiilin V--muotoinen palloventtiililevy lisää säätösuhdetta ja sillä on myös leikkausvaikutus tiivisterenkaaseen virtauksen kuristuksen aikana. Siksi se soveltuu säätöjärjestelmiin, jotka vaativat suurta säätösuhdetta, sekä kuitumateriaaleja tai -lietteitä sisältävien nesteiden ohjaamiseen.
Sähköisiä V--tyyppisiä palloventtiilejä käytetään laajalti sellaisilla aloilla kuin öljy-, kemian-, sähkö-, metallurgia-, teräs-, paperi-, lääke-, elintarvike-, tekstiili- ja kevytteollisuus.
GNEE Group on erikoistunut teollisuusventtiilien tuotantoon tarjoamalla venttiiliratkaisuja ja räätälöintipalveluita asiakkaille maailmanlaajuisesti.Saatavilla räätälöityjä venttiilimalleja – aloita projektisi!
Sähköinen V-palloventtiili Tekniset parametrit
Kokoalue: DN15-DN300
Painealue: PN16-PN40
Päätyliitäntä: laipallinen, kierre
Materiaali: ruostumaton teräs, hiiliteräs
Tiivisteet: PTFE, grafiitti
Venttiilirakenne: Sähköinen V{0}}palloventtiili
Kasvotusten: ISO 5752, EN 558
Pääteliitäntä: ASME B16.5, ISO 7005
Testaus ja tarkastus: API 598, ISO 5208
Sopiva väliaine: vesi, öljy, kaasu, höyry
Sähköisten V{0}}palloventtiilien ominaisuudet ja edut
- Tarkka virtauksen säätö: V--muotoisen pallorakenteen ansiosta sähköinen V-palloventtiili tarjoaa suuren tarkkuuden ja vakauden väliaineen virtauksen säätelyssä.
- Helppokäyttöinen: Sähkökäyttöisen toimilaitteen avulla saavutetaan tarkka venttiilin avaamisen ja sulkemisen hallinta, mikä tekee käytöstä yksinkertaista ja nopeaa.
- Matala nesteenvastus: V{0}}muotoisen pallon geometria mahdollistaa väliaineen virtauksen tasaisesti venttiilin läpi, mikä vähentää paineen laskua ja venttiilin kulumista.
- Luotettava tiivistys: Sähköisen V-palloventtiilin V--muotoinen rakenne tarjoaa suuren kosketusalueen pallon ja venttiilin istukan välille, mikä johtaa erinomaiseen tiivistyskykyyn ja nolla-vuotojen hallintaan.
- Helppo huoltaa: Sähköisen V{0}}palloventtiilin kompakti rakenne ja yksinkertainen rakenne vähentävät lattiatilan tarvetta, mikä helpottaa asennusta ja huoltoa.
Sähköisen V{0}}palloventtiilin tärkeimmät tekniset parametrit ja suorituskyky
Venttiilin tyyppi:
Valupalloventtiilin läpi
Nimellishalkaisija (DN):
| DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Istuimen halkaisija (mm) | 20 | 26 | 33 | 40 | 53 | 66 | 85 | 104 | 128 | 170 | 212 | 256 | 300 | 340 |
| Nimellisvirtauskerroin (Kv) | 25 | 36 | 63 | 100 | 184 | 284 | 400 | 600 | 950 | 1540 | 2250 | 3900 | 6150 | 9800 |
Nimellinen paine:
PN1,6, 6,4 MPa
Sähköisen V{0}}palloventtiilin tekniset lisätiedot
| Tuote | Erittely |
|---|---|
| Yhteystyyppi | Kiekkotyyppi, laippatyyppi; Vakio JB/T79–94 |
| Pallon ydinkulma | 90 astetta |
| Pallon ydinmateriaali | Valettu teräs, valu ruostumaton teräs |
| Kehon rakenne | Osa palloa V-lovella |
| Istuimen materiaali | PTFE, vahvistettu PTFE tai ruostumaton teräs |
| Sovellettava lämpötila | Normaali tyyppi: -40 ~ 180 astetta; Korkean-lämpötilan tyyppi: –20 ~ 450 astetta |
| Virtauksen ominaisuudet | Suunnilleen sama prosenttiosuus (tyypillinen käyrä, katso liite) |
| Toimilaitteen malli | DKI–I (sähkökäyttöinen toimilaite, jolla on korkea ohjausteho) |
| Tulosignaali | 0–10 mA, 4–20 mA, 1–5 V DC |
| Perusvirhe | Vähemmän tai yhtä suuri kuin ±2,5 % täydestä liikematkasta |
| Takaisku | Vähemmän tai yhtä suuri kuin 2 % täydestä matkasta |
| Kuollut alue | Vähemmän tai yhtä suuri kuin 3,0 % täydestä matkasta |
| Vuoto | Pehmeä tiiviste: JB/T7387–94 Taulukko 2, luokka V |

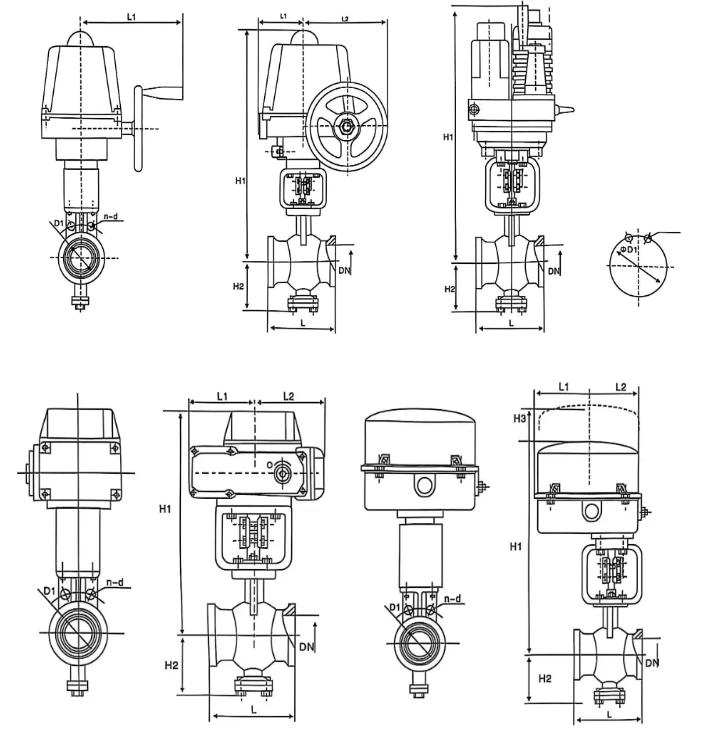

Sähköinen V{0}}palloventtiilin piirustus
Sähköisen V{0}}palloventtiilin ulkomitat
ZKJV-16 malli
| DN (mm) | L | H1 | H2 | D1 | n–φd |
|---|---|---|---|---|---|
| 25 | 102 | 450 | 60 | 85 | 4–18 |
| 32 | 100 | 460 | 65 | 100 | 4–23 |
| 40 | 114 | 470 | 75 | 110 | 4–23 |
| 50 | 124 | 500 | 95 | 125 | 4–23 |
| 65 | 143 | 590 | 105 | 145 | 8–23 |
| 80 | 165 | 600 | 120 | 160 | 8–23 |
| 100 | 190 | 720 | 140 | 180 | 8–23 |
| 125 | 213 | 737 | 165 | 210 | 8–30 |
| 150 | 229 | 755 | 180 | 240 | 8–34 |
| 200 | 267 | 870 | 210 | 295 | 12–34 |
| 250 | 297 | 1070 | 240 | 355 | 12–41 |
| 300 | 330 | 1110 | 290 | 410 | 16–41 |
| 350 | 380 | 1145 | 330 | 470 | 16–41 |
| 400 | 420 | 1180 | 360 | 525 | 16–48 |
Sähkökäyttöiset V{0}}palloventtiilisovellukset
- Kemianteollisuus: Kemian tuotantoprosesseissa vaaditaan erilaisten kemiallisten raaka-aineiden, välituotteiden ja valmiiden tuotteiden virtausnopeuksien tarkkaa hallintaa. Sähköisiä V-palloventtiilejä voidaan käyttää kemiallisten reaktorien syöttöohjaukseen ja materiaalien sekoitussuhteen säätämiseen putkistoissa, mikä varmistaa vakaat kemialliset reaktiot ja tasaisen tuotteen laadun.
- Öljy- ja kaasuteollisuus: Öljyn ja kaasun louhinnassa, kuljetuksessa ja käsittelyssä sähköisiä V{0}}palloventtiilejä käytetään öljyn ja kaasun virtausnopeuden ja paineen säätelyyn. Esimerkiksi öljy- ja kaasuputkien paineensäätöasemissa ja erottimissa ne mahdollistavat tarkan säädön ja väliainevirran turvallisen katkaisun-.
- Energiateollisuus: Lämpövoimalaitoksissa sähköisiä V{0}}palloventtiileitä käytetään säätämään kattilan syöttöveden, höyryn ja muiden väliaineiden virtausnopeuksia, mikä varmistaa kattilan normaalin toiminnan ja sähköntuotannon tehokkuuden. Esimerkiksi syöttövesijärjestelmissä sähköisen V-palloventtiilin avautumisaste ohjaa tarkasti syöttöveden määrää vastaamaan kattilan polttovaatimuksia.
- Elintarviketeollisuus: Elintarvikkeiden jalostus- ja kuljetusprosesseissa, kuten maidon, juomien ja oluen tuotantolinjoilla, sähköisiä V{0}}palloventtiileitä käytetään nestevirtauksen säätelyyn, mikä varmistaa elintarviketurvallisuuden ja -hygienian. Sen erinomainen tiivistyskyky ja tarkka säätötoiminto voivat täyttää elintarviketuotannon virtausnopeuden ja hygieniaolosuhteiden vaatimukset.

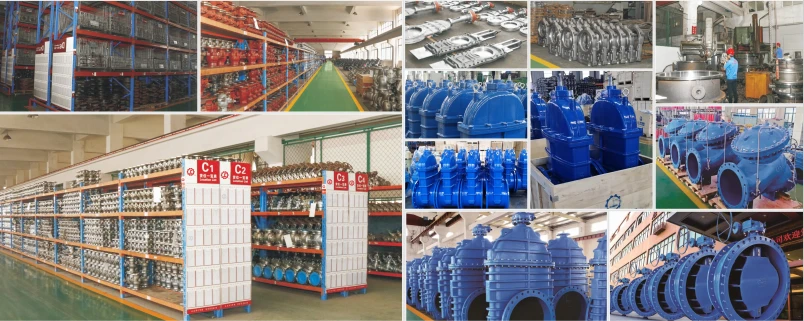

Sähköisten V{0}}palloventtiilien tehdas
