Fluori{0}}vuoratut läppäventtiilitovat venttiileitä, jotka on erityisesti suunniteltu erittäin syövyttäviä aineita varten. Niiden ydinominaisuus on, että venttiilin runko on vuorattu fluorimuovilla (kuten polytetrafluorieteeni PTFE, perfluorieteenipropeeni FEP jne.), mikä yhdistää metallisen venttiilirungon lujuuden fluoroplastien erinomaiseen korroosionkestävyyteen.
GNEE Group toimittaa venttiilejä yli 150 maahan ja alueelle maailmanlaajuisesti.Keskustele nyt– Saat reaaliaikaiset hinnat 100+ venttiilityypeille
-
Fluoriläppäventtiili Tekniset parametrit
Rungon muoto: Suoraan valuva läppäventtiili
Nimellishalkaisija: DN50-1000mm
Nimellispaine: PN1,0, 1,6 MPa, luokka 150 Lb
Laippastandardi: HG/T20592-2009, ANSI B16.5, JIS B220
Liitäntämuoto: Laippatyyppi, puristintyyppi
Konepellin muoto: Asento
Laipan tyyppi: Laipan painetyyppi
Tiivistepakkaus: V-tyyppinen polytetrafluorieteenipakkaus, joustava grafiittipakkaus
Levyn muoto: pystysuora levy (perhonen)Fluoriläppäventtiilin rakenne ja periaate
Fluoripolymeerillä vuoratun{0}}läppäventtiilin läppälevy asennetaan putkilinjan halkaisijalle. Väliaineen virtausnopeutta säädetään kääntämällä sitä 0 astetta 90 asteeseen. Kun perhoslevy kääntyy 90 astetta, venttiili on täysin auki, mikä mahdollistaa väliaineen vapaan virtauksen; kun perhoslevy kääntyy 0 asteeseen tai lähelle 0 astetta, venttiili sulkeutuu ja väliaine katkeaa. Sen venttiilirunko, perhoslevy ja varsi on vuorattu fluoroplastilla, mikä tekee siitä kestävän äärimmäisiä syövyttäviä aineita, kuten väkevää rikkihappoa, kloorivetyhappoa, fluorivetyhappoa, aqua regiaa ja orgaanisia liuottimia. Se sopii happo{10}}emäs vuorottelevaan tai korkean lämpötilan syövyttäviin ympäristöihin.
Fluoriläppäventtiilin suorituskyvyn edut
Erinomainen korroosionkestävyys: Fluoroplastisella vuorauksella on erinomainen korroosionkestävyys useimpia happoja, emäksiä, orgaanisia liuottimia ja vahvoja hapettimia vastaan. Se kestää korroosiota lähes kaikista kemiallisista aineista (paitsi sulat alkalimetallit ja jotkin fluoratut aineet), joten se sopii teollisuudelle, jolla on erittäin korkeat vaatimukset kemiallisen korroosionkestävyyden suhteen, kuten kemian-, lääke- ja puolijohdeteollisuudessa.
Erinomainen tiivistyskyky: Pehmeän -tiivisterakenteen ansiosta venttiilin istukka ja levy on tiivistetty fluoroplastisella materiaalilla, mikä varmistaa hyvän tiivistyksen, kun venttiili on suljettu, ja estää tehokkaasti väliaineen vuotamisen. Joissakin tuotteissa käytetään elastisen tiivistyksen ja nelivaiheisen{2}}lataustekniikan yhdistelmää, jotta saavutetaan nollavuoto.
Laaja lämpötila-alue: Fluoroplastiset vuoraukset kestävät paremmin lämpötilaa kuin kumi. PTFE:tä voidaan käyttää jatkuvasti -196 asteen ja 260 asteen välillä, kun taas FEP voi toimia normaalisti välillä -85 astetta - 205 astetta, mikä täyttää useimpien teollisuussovellusten lämpötilavaatimukset.
Erinomainen virtauksen säätöteho: Läppäventtiilin kiertokulmalla on hyvä lineaarinen suhde virtausnopeuteen, mikä mahdollistaa tarkan virtauksen säätelyn tietyllä kulma-alueella.
Kompakti rakenne ja kevyt: kiekko{0}}tyyppinen rakenne säästää asennustilaa, ja paino on 30 %-50 % kevyempi kuin perinteiset luistiventtiilit, mikä helpottaa halkaisijaltaan suurien putkijärjestelmien sijoittelua.
Helppokäyttöinen: Läppäventtiilin 90 asteen kierto suorittaa avaus- ja sulkemistoiminnot, mikä mahdollistaa nopean ja vaivattoman käytön sekä tukee nopeaa-sulkemista tai tarkkaa virtauksen ohjausta.
Fluoriläppäventtiilisovellukset
Fluori{0}}vuoratuilla läppäventtiileillä on laaja käyttökohde useilla aloilla, pääasiassa seuraavissa tilanteissa:
Kemianteollisuus:
Syövyttävän aineen kuljetus: Soveltuu putkistojärjestelmiin, joissa käsitellään vahvoja happoja, kuten rikkihappoa, kloorivetyhappoa, typpihappoa ja fosforihappoa, sekä vahvoja emäksisiä liuoksia, kuten natriumhydroksidia ja kaliumhydroksidia. Niitä voidaan käyttää mediavirran säätelyyn tai katkaisemiseen.
Orgaanisten liuottimien käsittely: Orgaanisten liuottimien, kuten metanolin, etanolin ja asetonin, fluoripolymeerivuori kestää turpoamista ja korroosiota, mikä varmistaa venttiilin tiiviyden.
Hienokemialliset reaktiojärjestelmät: Käytetään farmaseuttisten välituotteiden, väriaineiden ja muiden hienokemikaalien valmistuksessa syövyttävien reaktiivisten materiaalien kuljetuksen ohjaamiseen ja{0}}sulkemiseen.
Lääke- ja elintarviketeollisuus:
Puhtaat putkijärjestelmät: Fluoroplastit ovat myrkyllisiä, tarttumattomia ja helposti puhdistettavia, ja ne täyttävät elintarvike-luokan (esim. FDA) ja farmaseuttiset -laatustandardit. Niitä voidaan käyttää puhtaiden väliaineiden, kuten lääkeliuosten, puhtaan veden ja elintarvikelisäaineiden, kuljettamiseen ja ohjaukseen.
Syövyttävät puhdistusprosessit: Laitteiden puhdistusprosesseissa happamia tai emäksisiä puhdistusliuoksia sisältävien putkien yhteydessä fluoripolymeeri{0}}-läppäventtiilit kestävät korroosiota ja estävät materiaalien kontaminoitumisen.
Vedenkäsittely- ja ympäristönsuojeluteollisuus:
Jätevedenkäsittely: Käytetään happoja, emäksiä, kloridi-ioneja jne. sisältävien syövyttävien väliaineiden käsittelyyn teollisuuden jätevesissä (kuten jäteveden sähköpinnoitus ja jäteveden värjäys) ja yhdyskuntajätevesien, virtauksen säätelyyn tai putkistojen sulkemiseen.
Savukaasujen rikinpoisto ja denitrifikaatio: Käytetään voimalaitosten ja terästehtaiden rikinpoisto- ja denitrifikaatiojärjestelmissä rikin oksideja ja typen oksideja sisältävien syövyttävien lietteiden tai kiertävien nesteiden käsittelemiseen, jotka kestävät happamien väliaineiden korroosiota.
Öljyteollisuus: Öljyn louhinnan, jalostuksen ja kuljetuksen aikana syntyy suuria määriä syövyttäviä kaasuja ja nesteitä, kuten rikkivetyä ja kloorivetyhappoa. PTFE--vuorattuja läppäventtiilejä voidaan käyttää näiden väliaineiden putkistojärjestelmissä vuotojen ja laitteiden korroosion estämiseksi.
Sähkö- ja terästeollisuus: Ankarissa ympäristöissä, kuten korkeissa lämpötiloissa ja korkeassa paineessa, PTFE{0}}vuoratut läppäventtiilit ylläpitävät vakaata suorituskykyä ja tukevat vahvaa tuotantoa sähkö- ja terästeollisuudessa.
-

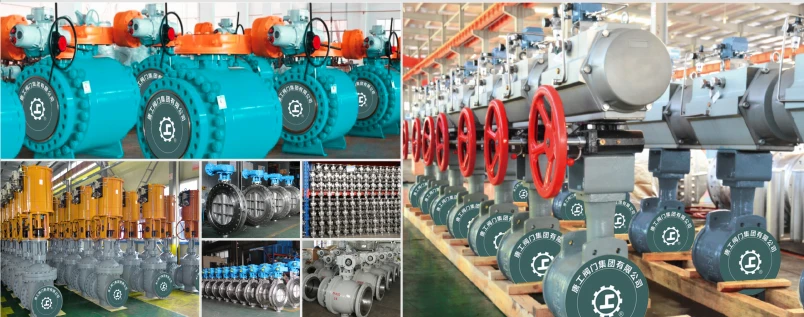

Fluoriläppäventtiilitehdas
