A fluoripolymeeri{0}}vuorattu tulppaventtiilion venttiili, joka avautuu ja sulkeutuu kiertämällä tulppaa, jossa on läpimenevä reikä. Sen rakenteeseen kuuluu fluoripolymeeri{1}}vuorattu teräksinen venttiilirunko ja tulppa, joiden osat ovat kosketuksissa väliaineeseen, vuorattu korroosionkestävillä materiaaleilla, kuten PFA tai F46. Tässä venttiilissä on nopea avautuminen ja sulkeminen, alhainen nestevastus, ja sitä voidaan käyttää manuaalisesti, pneumaattisesti tai sähköisesti. Se sopii putkiin, jotka kuljettavat vahvoja happoja, vahvoja emäksiä ja syövyttäviä aineita, ja kestää lämpötiloja -50 - 150 astetta.

Suunnittelustandardien mukaan se jaetaan holkkityyppiseen ja täysin vuorattuun tyyppiin. Ensimmäisessä käytetään tiivistämiseen ruostumattomasta teräksestä valmistettua tulppaa, jossa on polymeeriholkki, kun taas jälkimmäisessä on kaikki läpivirtausosat vuorattu.

GNEE Group on johtava teollisuusventtiilien valmistaja, joka tarjoaa venttiiliratkaisuja ja räätälöintipalveluita asiakkaille maailmanlaajuisesti.B2B-venttiiliratkaisut – lähetä vaatimuksesi!‌

Fluori{0}}Vuorattu tulppaventtiilin tekniset tiedot

Kokoalue: DN15–DN400
Painealue: PN0.6Mpa – PN4.0Mpa
Päätyliitäntä: Laipallinen
Materiaali: hiiliteräs PTFE/FEP vuorauksella
Tiivisteet: PTFE/FEP
Venttiilirakenne: fluori-vuorattu tulppaventtiili, jossa ei-voidellut rakenne
Kasvotusten: ISO 5752 / DIN 3202 F1
Pääteliitäntä: ASME B16.5, EN 1092-1
Testaus ja tarkastus: API 598, ISO 5208
Sopiva väliaine: erittäin syövyttävät nesteet, hapot, emäkset

Fluori{0}}vuorattu tulppaventtiilin ominaisuudet

Korroosionkestävyys: PTFE{0}}vuoratut tulppaventtiilit sopivat erityisen hyvin syövyttäville aineille, kuten eripitoisille vesille, rikkihapolle, kloorivetyhapolle, fluorivetyhapolle, orgaanisille hapoille, vahvoille emäksille ja muille syövyttäville kaasuille ja nesteille. Tämä johtuu sisävuorauksessa käytetyistä korkeamolekyylisistä materiaaleista, kuten F46 ja F3, jotka kestävät tehokkaasti korroosiota.
Hyvä tiivistyskyky: Joissakin PTFE{0}}vuorattujen tulppaventtiilien malleissa, kuten X43F/P-, XD63F/R- ja XC63F/R-tyypit, käytetään erityisesti suunniteltua venttiilin istukan holkkia (kuten PTFE:tä tai para{4}}polystyreeniä) ja teräksistä tulpparunkoa muodostamaan tiivistysparin, joka takaa pitkän käyttöiän.
Itse-voiteleva ja joustava pyörimiskyky: Tiivistysmateriaalin erinomaisten ominaisuuksien ansiosta PTFE-vuoratut tulppaventtiilit ovat itse-voitelevia pyörimisen aikana, mikä varmistaa joustavan pyörimisen ja vähentää kitkaa ja kulumista.

Fluori{0}}Vuorattu tulppaventtiilin pääosien ja materiaalien taulukko

Komponentin nimi	C	P	R	PL	RL
Venttiilin runko ja kansi	WCB	CF8	CF8M	CF3	CF3M
Vuori & tulppa	PTFE(F4), PCTFE(F3), PVDF(F2), FEP(F46), PFA, PPL
Plug Core	WCB 35 (taottu), MONEL-seos, CF8, CF8M, CF3, CF3M
Pakkausholkki	1Cr18, 1Cr18Ni9, 00Cr18Ni10
Säätötiiviste	RPTFE (parannettu F3), PFA (parannettu neli{1}}tiefluorihartsi)
Pultit & Mutterit	35CrMo45, 1Cr17Ni2, 00Cr18Ni9, 1Cr17Ni2/00Cr18Ni9
O-Ring	FPM (Viton), SI (Silikoni)

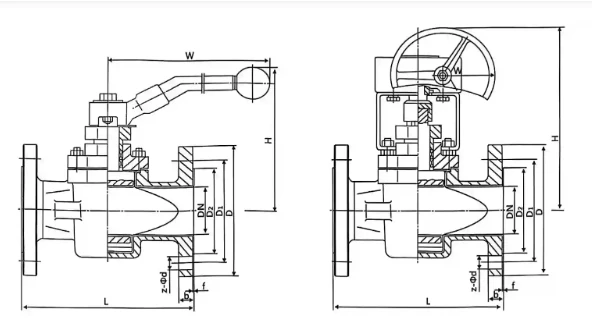

Fluori{0}}Vuorattu tulppaventtiilin piirros

Fluorine-Lined Plug Valve Drawning

Fluori{0}}vuorattu tulppaventtiilin mittataulukko – PN0,6 MPa

DN	L	D	D1	D2	b	f	z–Φd	H	W
15	130	80	55	40	12	2	4–Φ12	80	120
20	130	90	65	50	14	2	4–Φ12	90	120
25	140	100	75	60	14	2	4–Φ12	100	160
32	165	120	90	70	16	2	4–Φ14	110	160
40	165	130	100	80	16	3	4–Φ14	120	200
50	203	140	110	90	16	3	4–Φ14	135	250
65	222	160	130	110	16	3	4–Φ14	145	250
80	241	185	150	125	18	3	4–Φ18	180	300
100	305	205	170	145	18	3	4–Φ18	195	300
125	356	235	200	175	20	3	8–Φ18	210	350
150	394	260	225	200	20	3	8–Φ18	450	200
200	457	315	280	255	22	3	8–Φ18	490	200
250	533	370	335	310	24	3	12–Φ18	550	240
300	610	435	395	362	24	4	12–Φ23	600	280
350	686	485	445	415	26	4	12–Φ23	675	280
400	762	535	495	462	28	4	16–Φ23	780	320
450	864	590	550	518	28	4	16–Φ23	820	360
500	914	640	600	568	30	4	16–Φ23	910	360

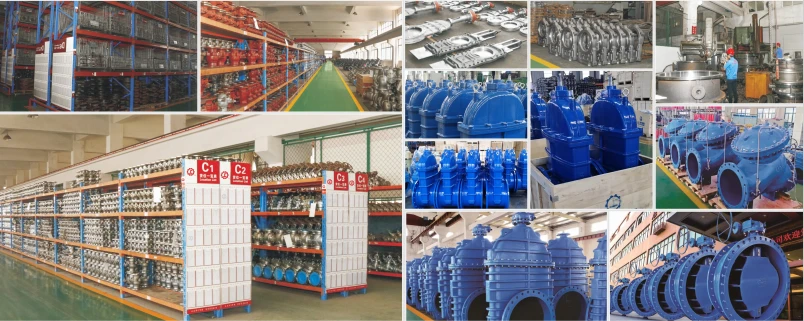

Fluori{0}}vuorattu tulppaventtiilitehdas
