Taotut teräksiset kiinteät palloventtiilit ovat taontaprosesseja käyttäen valmistettuja venttiileitä, joissa on venttiilirungot ja kuulat, joissa on kiinteä akseli. Ne soveltuvat teollisuusputkijärjestelmiin, joissa on korkea paine, korkea lämpötila ja erittäin syövyttävä aine. Niissä on kaksisuuntainen tiivistys, paineenkesto, iskunkestävyys, pitkä käyttöikä, palonkestävyys ja antistaattiset ominaisuudet, ja niitä käytetään laajalti teollisuudessa, kuten öljy-, maakaasu-, kemian-, metallurgiassa ja sähköteollisuudessa.
GNEE Group on erikoistunut korkealaatuisten{0}}venttiilien toimittamiseen.Venttiilien päivitysratkaisut: Lisää tehokkuutta 40 %! Napsauta laskeaksesi säästösi!
Taotut teräksiset kiinteät palloventtiilit Tekniset parametrit
Suunnittelustandardi: GB/T 12237 GB/T 19672 API 6D
Rakenteen pituus: GB/T 12221 API 6D ASME B16.10
Laipan koko: GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
Testaus ja tarkastus: JB/T 9092 GB/T 19672 API 598 API 6D
Suorituskykyparametri
Päämateriaali: 25, A105
Nimellishalkaisija: DN50 ~ 1200 mm
Nimellispaine: PN1,6 ~ 25 MPa
Käytettävä lämpötila: -196 astetta ~+121 astetta
Sovellettava väliaine: vesi, öljy, maakaasu, syövyttävä väliaine jne
Taotut teräksiset kiinteät palloventtiilit Rakenteelliset ominaisuudet
- Pallomainen kiinteä rakenne: Palloa tukevat ylä- ja alalaakerit, mikä estää siirtymisen paineen alaisena. Venttiilin istukka painetaan tiukasti palloa vasten elastisella elementillä (kuten jousella) tai keskipaineella, jolloin saadaan tiiviste. Tämä rakenne vähentää kitkaa, alentaa käyttömomenttia ja pidentää käyttöikää.
- Kaksoistiiviste: Taotuissa teräksissä olevissa kiinteissä palloventtiileissä on tyypillisesti kaksisuuntainen tiivisterakenne, jossa jokainen venttiilin istukka pystyy tiivistämään itsenäisesti, mikä varmistaa luotettavan toiminnan jopa korkeassa paineessa, korkeassa lämpötilassa tai syövyttävässä ympäristössä.
- Palonkestävä ja antistaattinen rakenne: Venttiilin istukan tiivisterengas käyttää metallista-to-metallista toissijaista tiivisterakennetta, joka säilyttää tiivistyskyvyn jopa äärimmäisissä olosuhteissa, kuten tulipaloissa. Samanaikaisesti venttiilin rungon ja venttiilin varren väliin asennetaan antistaattinen laite, joka estää staattisen sähkön aiheuttamat turvallisuusriskit.
- Täysreikäinen tai supistettu reikärakenne: Käyttöolosuhteista riippuen venttiili voidaan suunnitella täysreikäiseksi (virtauskanava vastaa putken sisähalkaisijaa) tai supistetuksi (virtauskanava on pienempi kuin putken sisähalkaisija) eri virtaus- ja painevaatimusten täyttämiseksi.
Taotut teräksiset kiinteät palloventtiilit Toimintaperiaate
- Avoin tila: Pallo pyörii 90 astetta yhdistäen virtauskanavan putkilinjaan, jolloin väliaine virtaa tasaisesti.
- Suljettu tila: Pallo pyörii 90 astetta, sen pinta koskettaa venttiilin istukan tiivistepintaa ja katkaisee väliaineen virtauksen.
- Tiivistysmekanismi: Venttiilin istukka painaa pallon tiukasti jousen esijännitystä tai keskipainetta vasten muodostaen luotettavan tiivisteen. Joissakin venttiileissä on myös toissijainen tiivistysrasvaportti, jonka avulla rasvaa voidaan ruiskuttaa tiivistyskyvyn palauttamiseksi, kun tiivistepinta on kulunut.
Suorituskyvyn edut
Paine- ja iskunkestävyys
Taotulla teräksisellä venttiilirungolla on tiivis rakenne ja suuri lujuus, ja se kestää äärimmäisiä paineita (kuten pitkän matkan -maakaasuputkien korkeat paineet-), mikä estää venttiilirungon muodonmuutoksen tai repeämisen.
Pitkä käyttöikä ja vähäinen huolto
Kulutusta{0}}kestävä rakenne (kuten PTFE-laakerit) vähentää kitkahäviötä, ja koko-reiän rakenne (virtausaukon halkaisija yhtä suuri kuin putkilinjan halkaisija) vähentää väliaineen virtausvastusta ja pidentää käyttöikää.
Modulaarinen rakenne tukee venttiilin istukkamoduulien nopeaa vaihtoa, mikä vähentää seisokkeja ja alentaa elinkaarikustannuksia.
Palonkestävä ja antistaattinen turvallisuusrakenne
API 607/6FA -sertifioitu palonkestävyys, metallitiiviste pysyy tehokkaana myös pehmeän tiivisteen palamisen jälkeen, mikä estää tulen leviämisen.
Anti-staattinen laite purkaa pallon varauksen ja estää kipinöitä sytyttämästä räjähdystä. Se sopii syttyville ja räjähdysherkille aineille (kuten vety ja eteeni).
Automaattinen paineenpoistotoiminto
Kun paine onkalossa nousee epänormaalisti, yksi-tiivisterakenteen venttiilin istukka irtoaa automaattisesti pallosta vapauttaakseen painetta, kun taas kaksinkertainen-tiivisterakenne vapauttaa painetta venttiilin rungossa olevan ylimääräisen varoventtiilin kautta, mikä varmistaa järjestelmän turvallisuuden.

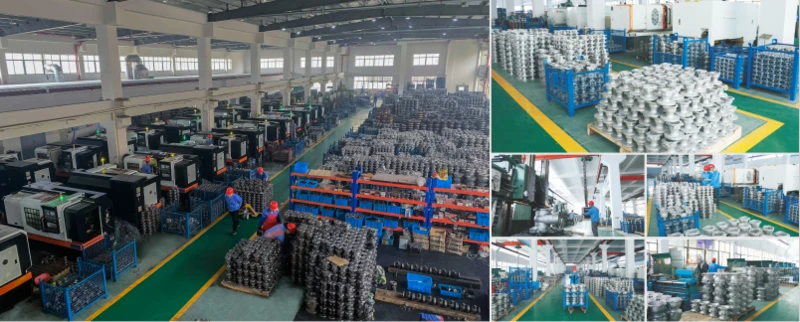

Taotut teräksiset kiinteät palloventtiilit tehdas
Mukautettu venttiilipalvelu: 1-on-1-malli vastaamaan erityisiä työolosuhteita!
