Keskeinen ero apalloventtiilija atulppaventtiilipiilee niiden toiminnassa: palloventtiili saavuttaa avautumisen ja sulkemisen sekä tarkan virtauksen säädön venttiililevynsä pystysuoran liikkeen avulla, mikä tarjoaa erinomaisen tiivistyksen mutta korkean virtausvastuksen; tulppaventtiili puolestaan ohjaa avaamista ja sulkemista kiertämällä kartiomaista tulppaa 90 astetta, mikä tarjoaa nopean avautumisen ja sulkeutumisen sekä alhaisen virtausvastuksen, mutta heikomman säätökapasiteetin ja hieman heikomman tiivistyksen vakavuuden.
Apalloventtiilikäyttää venttiilin karaa venttiililevyn ohjaamiseen pystysuunnassa venttiilin istukkaa pitkin, mikä mahdollistaa avautumisasteen tarkan ohjauksen. Sillä on erinomaiset tiivistysominaisuudet ja virtauksen säätöominaisuudet, ja sitä käytetään yleisesti keski{1}}- ja-korkeapaineisissa sovelluksissa, jotka vaativat usein säätöjä, kuten höyry-, öljy- tai kemikaaliputkistojärjestelmissä. Sen rakenne on pakotettu tiiviste, joka vaatii painetta varmistaakseen, ettei vuotoja suljettaessa, ja tyypillisesti siinä on "pieni sisääntulo, korkea ulostulo" asennussuuntavaatimus venttiilin varren ja tiivisteen suojaamiseksi.
A tulppaventtiilikuitenkin saavuttaa avautumisen ja sulkemisen kiertämällä kartiomaista tai sylinterimäistä tulppaa (kanavalla), mikä vaatii vain 90 asteen kiertoa. Se on nopea käyttää, sillä on minimaalinen nesteenkestävyys ja se sopii matalan-paineen, suuren-virtauksen skenaarioihin, jotka edellyttävät nopeaa-katkaisua, kuten kevytteollisuus-, lannoite- tai tyhjiöjärjestelmät.
Sen tiivistys perustuu tulpan ja venttiilin rungon väliseen tarkkaan sovitukseen sekä rasvan apuun. Pitkäaikainen käyttö voi johtaa kulumiseen tai tukkeutumiseen, erityisesti korkeissa-lämpötiloissa tai hiukkasia sisältävissä materiaaleissa, joissa tiivistyskyky heikkenee nopeasti. Vaikka jotkut voideltuja tulppaventtiilit kestävät korkeaa painetta, niiden yleinen säätötarkkuus on paljon huonompi kuin luistiventtiileillä.
Pysäytä energian menetys!Vertaa maapallon ja tulppaventtiilien virtausvastusta nyt.
Ydinmekaaniset ja toiminnalliset ominaisuudet
| Parametri | Maapallon venttiili | Plug Valve |
| Liiketyyppi | Lineaarinen(Varsi siirtää levyä pystysuunnassa) | Neljännes-vuoro(Pistoke kääntyy 90 astetta) |
| Virtauspolun suunnittelu | S-muotoinen / mutkikas(Sisäiset käännökset) | Suoraan{0}}läpi(Suora reitti) |
| Ensisijainen toiminto | Kuristusja virtausasetus | Eristäytyminen(päällä/pois) |
| Virtausvastus | Erittäin korkea(Suuri painehäviö) | Erittäin alhainen(Minimaalinen painehäviö) |
| Toimintanopeus | Hidas(Edellyttää usean{0}}käännöksen kiertoa) | Nopeasti(vain 90 asteen kierto) |
| Tiivistysmekanismi | Levy painetaan istuimeen | Kiinnitä pintapyyhkeet vartaloa/holkkia vasten |
| Virtauksen suunta | Yksisuuntainen(Yleensä matalasta-korkeaan{1}}) | Kaksisuuntainen(useimmissa malleissa) |
Tekniset tiedot ja rajoitukset
| Parametri | Maapallon venttiili | Plug Valve |
| Kokoalue | Pienestä keskikokoiseen (yleensä jopa DN300) | Pienestä keskikokoiseen (yleensä jopa DN300) |
| Paineluokka | Erittäin korkea(luokkaan 2500 asti) | Korkea (luokkaan 2500 asti) |
| Lämpötila | Erinomainen vartenäärimmäisen korkeat lämpötilat | Vaihtelee (PTFE/PFA rajoittaa holkkityyppejä) |
| Kuristuskyky | Ensiluokkainen(korkea tarkkuus) | Rajoitettu (vain peruskuristukseen) |
| Huolto | Suhteellisen helppo (istuimet voidaan hioa uudelleen) | Yksinkertainen (vähemmän sisäisiä osia) |
| Käyttömomentti | Keskitasoista korkeaan | Korkea(Suuri kosketuspinta aiheuttaa kitkaa) |
Median ja palvelun soveltuvuus
| Parametri | Maapallon venttiili | Plug Valve |
| Puhdista media | Ihanteellinen höyrylle, kaasulle ja puhtaalle vedelle | Erinomainen kaasuille ja puhtaille nesteille |
| Lietteet / kiinteät aineet | Huono(Partikkelit jäävät loukkuun S{0}}polulle) | Erinomainen(Pukku pyyhkii istuimen puhtaaksi) |
| Syövyttävä materiaali | Vakio (saatavana metalliseosvaihtoehdot) | Ensiluokkainen(Usein täysin vuorattu PFA/PTFE:llä) |
| Viskoosiset nesteet | Ei suositella | Ihanteellinen (suora reitti vähentää tukkeutumista) |
| Korkean paineen pudotus | Suunniteltu käsittelemään sitä | Saattaa aiheuttaa kavitaatiota, jos se kuristetaan |

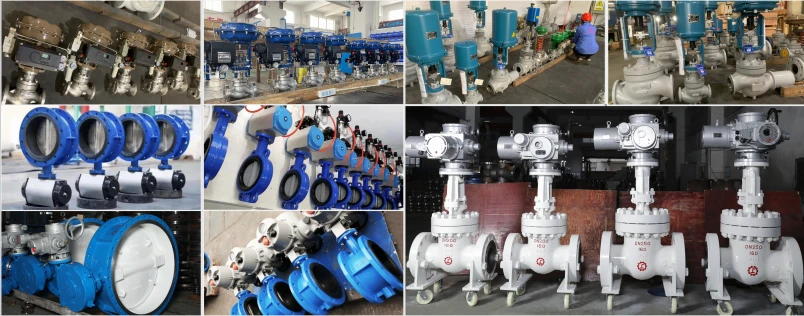

GNEE Plug-venttiilin ja maapalloventtiilin tehdas
FAQ
Mihin tulppaventtiiliä käytetään?
Yleensä saatavana lieriömäisinä tai kartiomaisina, tulppaventtiilit ovat neljännes-käännöskäsikäyttöisiä venttiileitänesteen virtauksen pysäyttäminen tai käynnistäminen. Ne tarjoavat päälle-pois-, siirto- ja kohtuullisia perussäätöpalveluita. Lue lisää tulppaventtiileistä sekä niiden tyypeistä ja sovelluksista.
Ovatko tulppaventtiilit kalliimpia kuin palloventtiilit?
Hintaluokka:Tulppaventtiilit ovat tyypillisesti halvempia kuin palloventtiilit. Ne ovat suunnittelultaan yksinkertaisempia eivätkä vaadi niin monia monimutkaisia komponentteja, mikä tekee niistä edullisemman vaihtoehdon useimmissa tapauksissa.
Mitkä ovat tulppaventtiilien haitat?
Sulkuventtiilejä ei tyypillisesti käytetä järjestelmissä, jotka vaativat erittäin suuria virtausnopeuksia. Vaikka ne toimivat hyvin kohtalaisissa virtausolosuhteissa,tulppaventtiilin rakenne voi aiheuttaa vastuksen, mikä voi aiheuttaa merkittävän paineen alenemisen korkean -virtauksen sovelluksissa.
