Thekiekko-tyyppinen korkean suorituskyvyn{1}}läppäventtiilion uudenlainen läppäventtiili, joka on suunniteltu ottamaan vastaan useiden läppäventtiilirakenteiden edut. Tämän läppäventtiilin venttiililevyn tiivistepinta on pallomainen kaaripinta, ja tiivistysmekanismi saavuttaa todellisen dynaamisen tiivistyksen järjestelmän paineen kautta, mikä osoittaa erinomaisen-sulkukyvyn ja kestävyyden. Se on pienikokoinen, kevyt, laajalti valmistettu ja helppo huoltaa.
GNEE Group on johtava teollisuusventtiilien valmistaja, joka tarjoaa venttiiliratkaisuja ja räätälöintipalveluita asiakkaille maailmanlaajuisesti.Varaventtiilitilaukset – Ota yhteyttä nyt!
Tehokas kiekkoläppäventtiili Tekniset parametrit
Nimellishalkaisija: DN50 ~ 600 mm NPS 2"~24"
Nimellispaine: PN2.5~40 Luokka 150~300Lb
Käytettävä lämpötila: 150 astetta
Kytkentätapa: Kiinnitys-on, korvake-on, laippa jne.
Ajotapa: Kahva, matovaihteisto, sähköinen, pneumaattinen jne.
Päämateriaali: hiiliteräs, austeniittinen ruostumaton teräs, ruostumaton duplex-teräs, kupariseos, titaaniseos ja erilaiset erikoismateriaalit

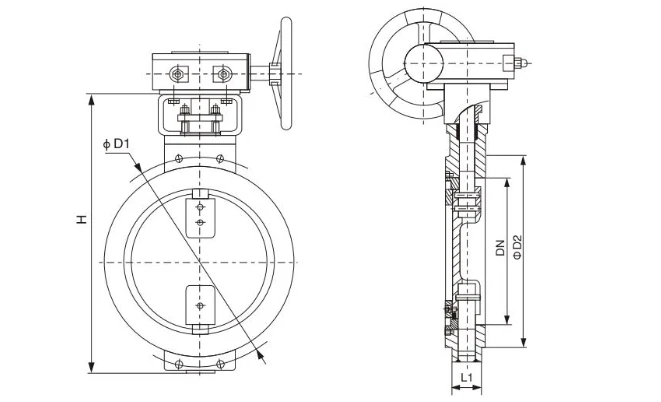

Tehokas kiekkoläppäventtiilin piirustus
Tehokas kiekkoläppäventtiili Rakenteelliset ominaisuudet
Kiinnitys-asennuksessa: Venttiili kiinnitetään suoraan kahden putken laipan väliin kaksipäisillä-pulteilla, jolloin erillisiä laippakokoonpanoja ei tarvita. Tämä vähentää asennustilan tarvetta ja tekee siitä erityisen sopivan tilanteisiin, joissa tila on rajallinen tai putkiväli on lyhyt (esim. kemiantehtaan venttiilinvaihtotapauksessa asennusaikaa voidaan lyhentää 40 %).
Eksentrinen muotoilu
Kaksinkertainen epäkeskorakenne: vähentää venttiilin istukan kulumista, alentaa huippuvääntömomenttia ja pidentää venttiilin käyttöikää.
Kolminkertainen epäkeskorakenne: Ainutlaatuisen suunnittelun ansiosta tiivistyspinta on kitkaton, jolloin saavutetaan "avaava ja erottava, sulkeva ja tiivistävä" vaikutus. Siinä on myös automaattinen tiivistystoiminto, joka kiristyy, kun se suljetaan, mikä parantaa merkittävästi nolla-vuotokykyä.
Optimoitu tiivistysrakenne
Elastinen tiiviste: Tiivistysrengas on upotettu venttiilirungon tai perhoslevyn ympärille, sopii normaaleihin lämpötiloihin ja matalapaineisiin olosuhteisiin ja jolla on erinomainen tiivistyskyky.
Metallitiiviste: Käyttää metalli{0}}--metallitiivisteitä (kuten ruostumatonta terästä), jotka kestävät korkeita lämpötiloja ja painetta ja mukautuvat ankariin työolosuhteisiin.
Huulitiivisteet: kompensoivat lämpötilan ja paineen muutoksia, vähentävät huoltotarvetta ja pidentävät käyttöikää.
Suorituskykyinen kiekkoläppäventtiili Suorituskyvyn edut
Korkea Kestävyys
Offset-varsi ja epäkeskoläppälevyrakenne eliminoivat venttiilin istukan kulumisen, alentaa käyttömomenttia ja alentaa toimilaitteen vaatimuksia.
Kolminkertainen epäkeskorakenne pidentää venttiilin käyttöikää yli kolme kertaa perinteisiin läppäventtiileihin verrattuna. Jotkut tuotteet ovat läpäisseet palonkestävyystestit (esim. API 607 -sertifiointi).
Joustava toiminta
Venttiilin ominaiskäyrä on yhtä suuri, kun avautumiskulma on 15 astetta -75 astetta, mikä tarjoaa laajan säätöalueen ja säilyttää luotettavan tiivistyksen myös virtauksen säätämiseen käytettäessä.
Perhoslevyn paksuus on ainoa vastustuskyky materiaalivirtaukselle, mikä johtaa alhaiseen painehäviöön ja erinomaiseen virtauksen säätöominaisuuksiin.
Helppo huolto
Venttiilin istukka voidaan vaihtaa verkossa ilman perhoslevyn ja -karan purkamista, mikä johtaa alhaiseen ylläpitokustannuksiin.
Venttiilin varsi on asennettu tukevasti yläosassa olevalla lukitusrenkaalla, joka estää sen putoamisen rikkoutuessa, mikä varmistaa turvallisen toiminnan.
Tehokas kiekkoläppäventtiili Sovellukset
Industrial Pipeline Control
Aloilla, kuten petrokemianteollisuudessa, sähköntuotannossa ja metallurgiassa, nestevirtauksen ja paineen säätelyyn (esim. uunin puhaltimen sisään- ja ulostulon säätely rikkihappoteollisuudessa sekä sähkösuodatinsarjan venttiilit).
Rikkihapon tuotantojärjestelmissä rikin poltto-, muunnos- ja kuivaabsorptio-osat tunnustetaan laajalti ihanteellisiksi valinnoiksi niiden erinomaisen tiivistyskyvyn, sujuvan toiminnan, korroosionkestävyyden ja korkean -lämpötilojen kestävyyden vuoksi.
Rakennusvesi- ja viemärijärjestelmät
Nämä järjestelmät ohjaavat veden, jäteveden ja muiden nesteiden virtausta, ja ne on helppo asentaa ja huoltaa, joten ne ovat tärkeä osa rakennustekniikkaa.
Automatisoidut ohjausjärjestelmät
Yhdessä antureiden ja toimilaitteiden kanssa näillä järjestelmillä saavutetaan tarkka parametrien, kuten nestevirtauksen, paineen ja lämpötilan säätö (esim. jäähdytysveden virtauksen säätö automatisoiduilla tuotantolinjoilla).
Erityiset käyttöolosuhteet
Soveltuu korkeisiin-lämpötiloihin, korkeaan-paineisiin ja erittäin syövyttävissä ympäristöissä (esim. virtauksen suuntaamis-, yhdistämis- tai suunnanvaihtolaitteina hiilikemian, petrokemian, kumi-, paperi- ja lääketeollisuuden putkistoon).
