Korkeatasoiset-ruostumattomasta teräksestä valmistetut palloventtiilitkäytä ruostumatonta terästä (kuten 304, 316L jne.) venttiilirungon materiaalina. Niiden korkea-tasorakenne (laipat venttiilirungon molemmissa päissä on kytketty suoraan toimilaitteeseen, mikä eliminoi lisätukien tarpeen) mahdollistaa nopean asennuksen ja huollon. Ydinkomponentti on pallo, joka ohjaa nesteen virtausta kiertämällä 90 astetta. Nämä venttiilit sopivat korkeisiin-lämpötiloihin, korkeapaineisiin-ja erittäin syövyttäviä väliaineita sisältäviin ympäristöihin.
GNEE Group on erikoistunut korkeatasoisten{0}}ruostumattomasta teräksestä valmistettujen palloventtiilien tuotantoon 18 vuoden ajan.Venttiilien joukkotilaukset Tervetuloa – lähetä kyselysi!
High Platform ruostumattomasta teräksestä valmistettu kuulaventtiili Tekniset parametrit
Koko: DN15 ~ DN300
Materiaali: WCB, CF8, CF3, CF8M, CF3M
Liitäntä: Laippa
Käyttöpaine: PN1.6Mpa ~ PN16Mpa
Käyttölämpötila: -29 astetta 150 asteeseen
Sovellettava väliaine: öljy, kaasu, vesi, typpihappo
Korkean alustan ruostumattomasta teräksestä valmistettujen palloventtiilien materiaaliosat:
| MATERIAALIN NIMI | HIILITERÄS | RUOSTUMATON TERÄS | |
|---|---|---|---|
| Runko | WCB, A105 | CF8, CF3 | CF8M, CF3M |
| Konepelti | WCB, A105 | CF8, CF3 | CF8M, CF3M |
| Pallo | 304 | 304 | 316 |
| Varsi | 304 | 304 | 316 |
| Istuin | PTFE, RPTFE | ||
| Laipan pakkaus | PTFE / joustava grafiitti | ||
| Gland | WCB, A105 | CF8 | |
Räätälöidyt-korkean-alustan ruostumattomasta teräksestä valmistetut palloventtiilipiirustukset saudiaradialaisen asiakkaalle
Korkean alustan ruostumattomasta teräksestä valmistettu kuulaventtiili Pääasialliset ulkomitat ja liitäntämitat
| DN | L | D | D1 | D2 | b | t | Z-Φd |
|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 |
| 20 | 130 | 105 | 75 | 55 | 18 | 2 | 4-Φ14 |
| 25 | 140 | 115 | 85 | 65 | 18 | 2 | 4-Φ14 |
| 32 | 165 | 140 | 100 | 78 | 18 | 2 | 4-Φ18 |
| 40 | 165 | 150 | 110 | 85 | 18 | 2 | 4-Φ18 |
| 50 | 203 | 165 | 125 | 100 | 18 | 2 | 4-Φ18 |
| 65 | 222 | 185 | 145 | 120 | 18 | 2 | 8-Φ18 |
| 80 | 241 | 200 | 160 | 135 | 20 | 2 | 8-Φ18 |
| 100 | 280 | 220 | 180 | 155 | 20 | 2 | 8-Φ18 |
| 125 | 320 | 250 | 210 | 185 | 22 | 2 | 8-Φ18 |
| 150 | 360 | 285 | 240 | 212 | 22 | 2 | 8-Φ22 |
| 200 | 457 | 340 | 295 | 268 | 24 | 2 | 12-Φ22 |
| 250 | 533 | 405 | 355 | 320 | 26 | 2 | 12-Φ26 |
| 300 | 610 | 460 | 410 | 378 | 28 | 2 | 12-Φ26 |
Korkean alustan ruostumattomasta teräksestä valmistettujen palloventtiilien toimintaperiaate
Avaus- ja sulkemismekanismi
Pallon keskellä on läpimenoreikä. Kun venttiili on kohdistettu venttiilirungon virtauskanavaan, venttiili on täysin auki. Kun pallo on käännetty 90 astetta, se tukkii virtauskanavan ja venttiili sulkeutuu.
Käyttötapa: Manuaalinen (kahva, kierukkavaihde), pneumaattinen, sähköinen tai hydraulinen, palloa pyöritetään toimilaitteen avulla.
Tiivistysrakenne
Pehmeä tiiviste: Valmistettu materiaaleista, kuten polytetrafluorietyleenistä (PTFE) ja nailonista, soveltuu matalan{0}}lämpötilojen ja-paineen ympäristöihin ja tarjoaa hyvän tiivistyskyvyn mutta rajallisen lämpötilankeston.
Kova tiiviste: Pallon ja venttiilin istukassa käytetään metallista -metalliin-kitkatiivistettä (kuten ruostumatonta terästä tai kovaseosta), joka kestää korkeita lämpötiloja ja paineita, mutta jolla on hieman huonompi tiivistyskyky kuin pehmeällä tiivisteellä.
Korkean alustan ruostumattomasta teräksestä valmistettu kuulaventtiili Tärkeimmät ominaisuudet
Korkea korroosionkestävyys
Ruostumaton teräsmateriaali kestää syövyttäviä aineita, kuten kloridi-ioneja ja sulfideja, mikä pidentää sen käyttöikää.
Luotettava tiivistys
Pehmeä tiiviste ei vuoda, kova tiiviste sopii korkeapaineisiin-paineolosuhteisiin, ja kaksisuuntainen tiiviste estää väliaineen takaisinvirtauksen.
Pikakäynnistys ja pysäytys
Kytkin voidaan kytkeä päälle ja pois 90 astetta kiertämällä, joten se sopii sovelluksiin, jotka vaativat nopean sammutuksen- (kuten hätäpysäytysjärjestelmät).
Korkean alustan suunnittelu
Yksinkertaistaa asennusprosessia, mikä mahdollistaa suoran liittämisen pneumaattisiin/sähköisiin toimilaitteisiin ja alentaa kiinnityskustannuksia.
Kestää korkeita lämpötiloja ja paineita
Kova{0}}tiivisterakenne kestää korkean 600 asteen lämpötilan ja korkean PN64-paineen (6,4 MPa), joten se sopii höyrylle, lämmönsiirtoöljylle ja muihin työolosuhteisiin.
Korkean alustan ruostumattomasta teräksestä valmistettujen palloventtiilien sovellukset
Kemianteollisuus
Kuljetetaan erittäin syövyttäviä aineita, kuten rikkihappoa ja kloorivetyhappoa, vaihdetaan valurauta-/hiiliteräsventtiilit.
Öljy ja kaasu
Käytetään öljy- ja kaasuputkien on/off-ohjaukseen, kestää korkeaa painetta ja rikkivetyä.
Elintarvikkeet ja lääkkeet
Materiaalina 316L ruostumaton teräs, joka täyttää hygieniastandardit, käytetään puhtaan veden ja lääkeliuosten kuljetukseen.
Vedenkäsittely
Kestää kloridi-ionikorroosiota meriveden suolanpoisto- ja jätevedenkäsittelyjärjestelmissä.
Steam-järjestelmät
Kova-tiivisterakenne, joka sopii korkean lämpötilan-höyryputkiin, mikä estää vuodot.

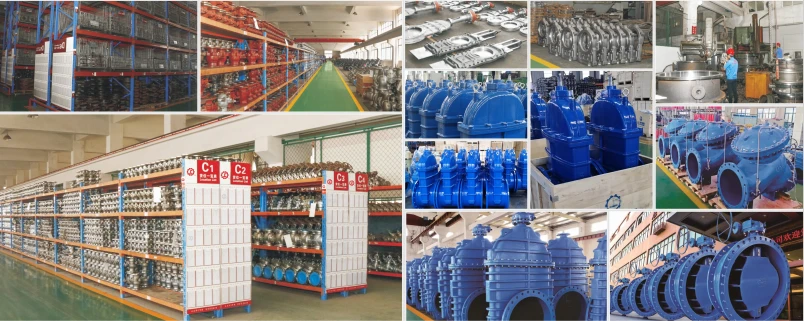

Korkean alustan ruostumattomasta teräksestä valmistettujen palloventtiilien tehdas
