Kuinka 3-porttinen palloventtiili toimii?
Kolmi{0}}tiepalloventtiili on nesteen ohjausventtiili, jossa on kolme nestekanavaa. Venttiili avataan, suljetaan ja väliaineen virtaussuuntaa muutetaan pyörittämällä palloa.
Luokitus
Kolmi{0}}tiepalloventtiilit voidaan rakenteensa perusteella jakaa T--, L-- ja Y--tyyppiin. AT-tyypin kolmisuuntainen-palloventtiili voi yhdistää kolme kohtisuoraa putkea ja irrottaa kolmannen kanavan, joka toimii virtauksen jakajana tai yhdistävänä venttiilinä. L-tyypin kolmisuuntainen-palloventtiili voi yhdistää vain kaksi kohtisuoraa putkea, eikä se voi samanaikaisesti ylläpitää kolmannen putken yhteyttä. se palvelee vain jakelutoimintoa. Tyypin AY-kolmitie{12}}palloventtiili voidaan suunnitella 120 asteen ja 135 asteen kiertoliitännöillä keskitason vaihtoa varten.
Toimintaperiaate
Kolmi{0}}tiepalloventtiilin toimintaperiaate perustuu pääasiassa sen ainutlaatuiseen rakenteeseen ja toimintaan:
Pallo ja istukka: Kolmi{0}}tiepalloventtiilin ydinkomponentti on pallo, jossa on kolme kanavaa, joista jokainen liittyy yhteen kolmesta putkesta. Pallon ja istukan väliin muodostuu tiivistyspinta, joka varmistaa, että venttiili estää vuodot suljettaessa.
Venttiilin varsi ja voimansiirtomekanismi: Venttiilin varsi on kytketty palloon; varren pyörittäminen pyörittää palloa. Voimansiirtomekanismi (kuten käsipyörä tai sähkötoimilaite) pyörittää venttiilin vartta.
Avaus- ja sulkemisprosessi:
Avaa kääntämällä käsipyörää vastapäivään -myötäpäivään (tai aktivoi sähkötoimilaite). Venttiilin varsi liikkuu vastapäivään-, ja sen alakulmainen pinta irrottaa pallon venttiilin istukasta. Venttiilin varsi jatkaa nousuaan ja on vuorovaikutuksessa venttiilin varren kierreurassa olevan ohjaustapin kanssa, jolloin pallo alkaa pyöriä ilman kitkaa, kunnes se saavuttaa täysin auki-asennon.
Sulje kääntämällä käsipyörää myötäpäivään (tai deaktivoi sähköinen toimilaite). Venttiilin varsi alkaa laskeutua, jolloin pallo poistuu venttiilin istukasta ja alkaa pyöriä. Jatkaen käsipyörän pyörittämistä, sen kierreuraan upotettu ohjaustappi saa venttiilin varren ja pallon pyörimään samanaikaisesti 90 astetta. Lähellä sulkemista pallo on kiertynyt 90 astetta koskettamatta venttiilin istukkaa. Käsipyörän viimeiset kierrokset kiilaavat mekaanisesti venttiilivarren alapinnan kulmapinnan palloa vasten ja painavat sitä tiukasti venttiilin istukkaa vasten täydellisen tiivisteen saavuttamiseksi.
Sovellukset
Ainutlaatuisen rakenteensa ja erinomaisen suorituskykynsä ansiosta kolmitiepalloventtiilejä käytetään laajalti useilla teollisuuden aloilla, mukaan lukien, mutta ei rajoittuen:
Öljyteollisuus: käytetään väliaineiden, kuten öljyn ja maakaasun, virtauksen ja jakelun ohjaamiseen.
Kemianteollisuus: Kemiantuotannossa kolmisuuntaisia palloventtiilejä voidaan käyttää ohjaamaan erilaisten happamien, emäksisten ja syövyttävien väliaineiden virtausta ja jakautumista.
Metallurgiateollisuus: Raudan ja teräksen sekä ei-{0}}rautametallien sulatusprosesseissa kolmi-tiepalloventtiilejä voidaan käyttää korkean lämpötilan väliaineiden virtauksen ja jakautumisen ohjaamiseen.
Sähköteollisuus: Lämpövoimalaitoksissa kolmi{0}}tiepalloventtiileillä voidaan ohjata väliaineiden, kuten höyryn ja veden, virtausta ja jakautumista.
Muut teollisuudenalat: Kolmitiepalloventtiileillä on myös tärkeä rooli prosessiputkistoissa sellaisilla aloilla kuin kevyt teollisuus, lääketeollisuus, ruoka, tekstiilit, paperinvalmistus ja ilmastointi.

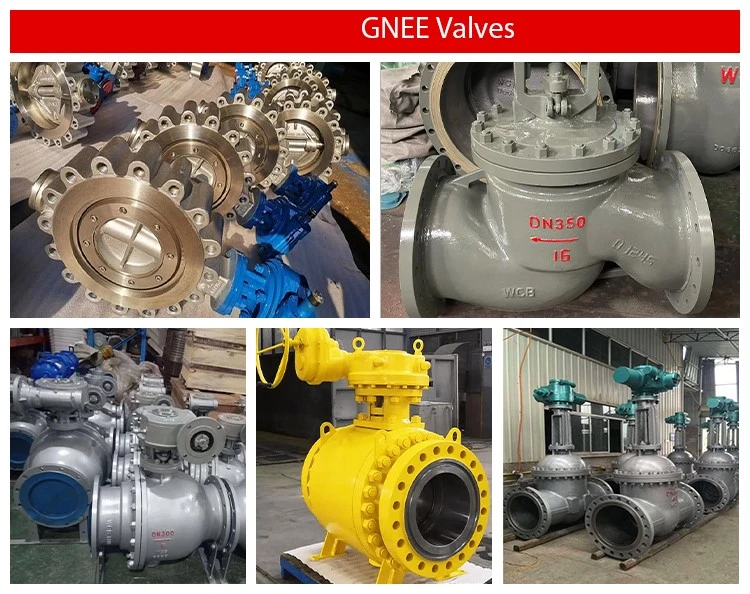

3-porttinen palloventtiili varastossa
