Hydraulisesti toimiva läppäventtiili

Hydraulisesti toimivat läppäventtiilitovat erikoistyyppisiä läppäventtiilejä, joita käytetään ensisijaisesti pumpun poisto- ja turbiinin tuloputkijärjestelmissä. Ne toimivat sekä sulku- että takaiskuventtiileinä, jotka estävät takaisinvirtauksen ja vesivasaran, ja niitä käytetään laajalti vesihuolto-, sähkö- ja kemianteollisuudessa.

Käyttötapansa perusteella ne luokitellaan kolmeen tyyppiin: paine{0}}pito, lukitus ja akku. Paine-pidätys- ja lukitustyypit avataan hydraulisesti ja suljetaan käyttämällä vastapainon potentiaalienergiaa; akkutyypeissä käytetään akkua vastapainon sijaan, mikä johtaa kompaktimpaan rakenteeseen.

Venttiilin toiminta koostuu kolmesta vaiheesta: avaaminen, lukitseminen ja sulkeminen. Hydraulijärjestelmä käyttää perhoslevyä pyörimään ja nostamaan vastapainoa energian varastoimiseksi, mikä viimeistelee avauksen. Mekaaninen ja sähkömagneettinen kaksoislukitus varmistaa vakaan toiminnan venttiilin ollessa täysin auki. Sulkeutuessaan venttiili sulkeutuu automaattisesti ennalta asetettujen nopean-sulkemisen, puskuroinnin ja hitaan{4}}sulkemisen ohjelmien mukaisesti. Sulkemisnopeus ja -kulma ovat säädettävissä, ja manuaalista käyttöä, vikatoimintoa tai sähkökatkon laukaisua tuetaan.

Ohjausjärjestelmä on yhteensopiva sekä vakiotilan että älykkään PLC-ohjauksen kanssa, mikä mahdollistaa paikallisen, etäohjauksen ja tietokoneeseen liitetyn{0}}ohjauksen, ja se on varustettu manuaalisella öljypumpulla hätäkäyttöä varten. Tekniset parametrit kattavat nimellishalkaisijan DN100-4000, paineen 0,25-2,5 MPa ja väliaineen lämpötilan Alle tai yhtä suuri kuin 80 astetta. Siinä on kolminkertainen epäkeskorakenne, ja se käyttää ruostumatonta terästä ja hiiliteräsmateriaaleja tiivistyksen suorituskyvyn ja kestävyyden parantamiseksi.

GNEE Group on toimittanut venttiilejä 18 vuoden ajan tarjoten venttiiliratkaisuja teollisuusprojekteihin maailmanlaajuisesti. ‌24/7 Venttiilituki – Keskustele tiimimme kanssa nyt!

Hydraulisesti ohjattu läppäventtiili Tekniset parametrit

Kokoalue: DN50 ~ 1600

Rungon materiaali: A216-WCB, A351-CF8/CF8M, A351-CF3/CF3M

Liitäntävaihtoehdot: laippatyyppi, kiekkotyyppi

Käyttöpaine: PN 16 ~ 40

Käyttölämpötila: -40 ºC ~ +80 ºC

Tiivistysvaihtoehdot: PTFE, joustava grafiitti

Sovellettava väliaine: vesi, öljy, kaasu, ilma, kemialliset nesteet

Hydraulisesti ohjatun läppäventtiilin suorituskykyominaisuudet ja edut

Pieni käyttömomentti:

Hydraulinen käyttö lisää käsipyörän vääntömomenttia 5-60-kertaiseksi, mikä vähentää merkittävästi avaus- ja sulkemismomenttia. Sopii erityisesti suuriin -halkaisijaisiin (DN600 ja suurempi) tai korkeapaineventtiileihin.

Erinomainen tiivistyskyky:

Kolmen epäkeskisen metallitiivisteen tai kaksoisepäkeskisen kumitiivisterakenteen ansiosta se saavuttaa nolla{0}}vuotojen tiivistyksen ja kestää korkeita lämpötiloja ja paineita (alle tai yhtä suuri kuin 815 astetta).

Matala virtausvastuskerroin:

Venttiilin virtausvastuskerroin on vain 0,1-0,8, paljon pienempi kuin takaiskuventtiileillä (1,7-2,6), mikä johtaa merkittäviin energiansäästöihin.

Korkea automaatioaste:

Tukee PLC-ohjausta, pumppu-venttiilikytkentää ja tietokone-ohjausta, mikä mahdollistaa paikallisen ja etäkäytön ja täyttää Industry 4.0 -vaatimukset.

Vahva ohjattavuus:

Venttiili voidaan sulkea kahdessa vaiheessa, nopeasti ja hitaasti, esiasetetun ohjelman mukaisesti, mikä eliminoi tehokkaasti vesivasaran ja ehkäisee pumpun ja turbiinin karkaamisonnettomuudet.

Helppo asennus ja huolto:

Kompakti rakenne, kevyt, vähentää lattiatilaa; yksinkertainen komponenttien koostumus, kätevä huolto ja alhaisemmat käyttökustannukset.

Hydraulisesti ohjatun läppäventtiilin tekniset parametrit

Hydraulisesti ohjatut läppäventtiilisovellukset

Sähköteollisuus:

Käytetään hätäsulkuventtiilinä-hyvän-turvallisuuden järjestelmissä, kuten höyryturbiinien poistoputkistoissa ja masuunikaasun paineen talteenottogeneraattoreissa (TRT).

Käytetään lämpövoimaloiden kiertovesijärjestelmissä virtauksen nopeaan säätelyyn ja jäähdytysjärjestelmän normaalin toiminnan varmistamiseksi.

Vesihuolto ja vesihuolto ja viemäröinti:

Käytetään korvaamaan sulkuventtiilit ja takaiskuventtiilit pumpun poisto- ja turbiinin tuloputkissa estämään takaisinvirtausta ja vesivasaroita.

Käytetään kaupunkien vesihuoltojärjestelmien suurissa pumppausasemissa säätämään tarkasti veden virtausta vedentarpeen mukaan ja varmistamaan vakaa vesihuolto.

Petrokemian teollisuus:

Käytetään korkean{0}}viskositeettisen ja syövyttävän väliaineen, kuten raskasöljyputkien, virtausnopeuden ohjaamiseen tuotantoprosessin vakaan toiminnan varmistamiseksi.

Käytetään kivihiilikaasun, ilman ja savukaasujen kaasuputkijärjestelmissä virtauksen säätelyyn tai käynnistys--pysäytyslaitteena.

Metallurgiateollisuus:

Käytetään masuunin jäähdytysjärjestelmissä säätämään tarkasti jäähdytysveden virtausnopeutta ja painetta, jotta estetään masuunin vaurioituminen riittämättömän jäähdytyksen vuoksi.

Muut kentät:

Käytetään paperitehtaiden sellunvalmistusprosessissa sellun ja kemikaalien toimitusten ohjaamiseen. Pitkän matkan{1}}maakaasuputkien jakeluasemat säätelevät maakaasun virtausta ja painetta.

Lääketehtaiden prosessiputkijärjestelmät ohjaavat erittäin{0}}puhtaiden, steriilien väliaineiden toimittamista GMP-standardien mukaisesti.

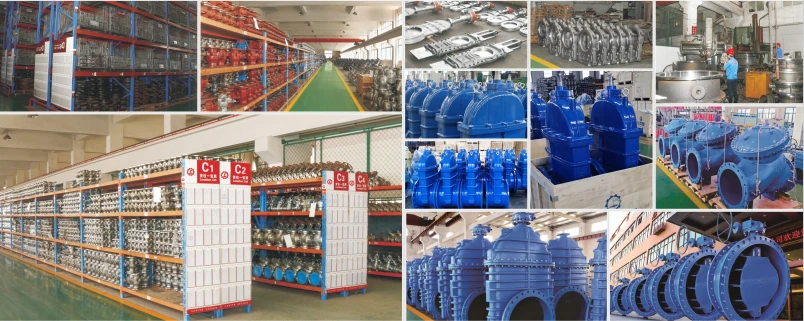

Hydraulisesti ohjatun läppäventtiilin tehdas
