Kryogeeniset sulkuventtiilitovat teollisuusventtiileitä, jotka on suunniteltu erityisesti erittäin{0}}alhaisiin lämpötiloihin. Niiden ydintehtävä on katkaista kokonaan tai sallia putkistossa olevien välineiden virtaus portin pystysuoran noston ja laskemisen läpi. Ne soveltuvat kryogeenisten väliaineiden, kuten nesteytetyn maakaasun (LNG), nestemäisen hapen, nestemäisen typen ja nestemäisen vedyn siirtoon (käyttölämpötilat ovat yleensä -40 - -196 astetta).
GNEE Group on erikoistunut venttiilien toimittamiseen yli 150 maahan ja alueelle maailmanlaajuisesti.Ryhmäostoalennus: Minimitilaus 3 kpl, 20% alennus yksikköhinnasta!
Kryogeenisten luistiventtiilien rakenne ja toimintaperiaate
Avaus- ja sulkemiskomponenttien suunnittelu
Kryogeenisen sulkuventtiilin portti liikkuu kohtisuorassa nesteen suuntaan. Portti liikkuu lineaarisesti (nouseva varsiportin venttiili) tai pyörii (ei--nouseva varsiporttiventtiili) venttiilin varren kautta. Portissa on tyypillisesti kiilan muotoinen-tai yhdensuuntainen kaksois-tiiviste-pintarakenne:
Kiilaportti: Tiivistyspinnat muodostavat kiilakulman (yleensä 50 astetta, mahdollisesti säädetty 2 asteeseen 52′ kryogeenisissa olosuhteissa). Se voidaan jakaa yksi-porttiin, kaksoisporttiin- ja kimmoisaan porttiin (kompensoivat koneistuspoikkeamat pienellä muodonmuutoksella).
Rinnakkaisportti: Tiivistyspinnat ovat yhdensuuntaiset. Se on jaettu yksi-portti- ja kaksi{2}}porttirakenteisiin ja sopii sovelluksiin, jotka vaativat erittäin korkeaa tiivistyskykyä.
Tiivistysmekanismi
Itse{0}}tiivistys: Kryogeeninen väliaineen paine painaa portin venttiilin istukkaa vasten tiivistyksen aikaansaamiseksi. Soveltuu korkeapaineisiin sovelluksiin.
Pakotettu tiivistys: Ulkoinen voima (kuten käsipyörä tai sähkötoimilaite) painaa portin tiukasti venttiilin istukkaa vasten varmistaakseen luotettavan tiivistyksen kryogeenisissä lämpötiloissa.
Alhaisen-lämpötilan sulkuventtiilin tekniset parametrit
- Lämpötila-alue: -196 asteesta +80 asteeseen (alempia lämpötiloja saatavilla)
- Kokoalue: NPS 1/2" - 52" (DN15 - DN1300)
- Paineluokitus: ASME-LUOKKA 150 - 2500 (PN16 - PN420)
- Rungon materiaali: ruostumaton teräs (CF8, CF8M, CF3, CF3M), taotut materiaalit
- Verhoilumateriaalit: matalan lämpötilan-ruostumaton teräs, erikoisseokset
- Suunnittelustandardit: BS6364, Shell SPE 77/200, API 603, ASME B16.34
- Päätyliitännät: korotettu pinta (RF), pä{0}}hitsaus (BW), rengas-tyyppinen liitos (RTJ)
- Käyttö: Manuaalinen, Pneumaattinen, Sähköinen, Hydraulinen
- Erikoisominaisuudet: laajennettu konepelti, palo{0}}turvallinen muotoilu, vähäpäästöinen pakkaus, anti-staattinen laite
Alhaisen-lämpötilan sulkuventtiilin painetesti
|
Nimellispaine PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| Voimakoe |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
| Vesitiivistystesti |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| Ylätiivistystesti |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
| Kaasun tiiviystesti |
0.4-0.7 |
||||
Kryogeenisten sulkuventtiilien edut:
Kryogeeninen vastustuskyky
Ne voivat toimia vakaasti jopa -196 asteen (nestemäisen typen lämpötila) tai jopa alhaisemmissa ympäristöissä. Materiaalit läpikäyvät kryogeenisen käsittelyn ja iskutestauksen haurauden estämiseksi.
Tiivistysteho
Tiivistyspinta ei helposti väänny alhaisissa lämpötiloissa. Yhdessä elastisen porttirakenteen kanssa se estää tehokkaasti väliainevuotoja ja varmistaa turvallisuuden.
Matala nesteen vastus
Kun portti on täysin auki, kanava on täysin esteetön, mikä johtaa alhaiseen keskimääräiseen virtausvastukseen, mikä tekee siitä sopivan korkean -virtaus-nopeuden kuljettamiseen.
Kompakti rakenne ja automaatio
Optimoitu alhaisiin{0}}lämpötiloihin, se on kooltaan pieni ja kevyt, mikä tekee sen asentamisesta helppoa. se tukee kauko-ohjainta ja automaattista säätöä mukautuen älykkäisiin vaatimuksiin.
Kryogeeniset sulkuventtiilit Sovellukset
LNG-tekniikka
Nesteytetyn maakaasun vakaan kuljetuksen hallinta -162 asteessa vuotojen aiheuttamien turvallisuusonnettomuuksien estämiseksi.
Kemianteollisuus
Eteeniä, propeenia ja muita kryogeenisiä krakkausyksiköitä, jotka voidaan mukauttaa syövyttäviin väliaineisiin ja{0}}alhaisiin lämpötiloihin.
Offshore-alustat
Merenalaiset putkistot ja kelluvat tuotannon varastointi- ja purkuyksiköt (FPSO), jotka kestävät meriveden korroosiota ja kryogeenisiä iskuja.
Ilmailu
Rakettipolttoaineen jakelujärjestelmät varmistavat kryogeenisten väliaineiden luotettavan katkaisun.

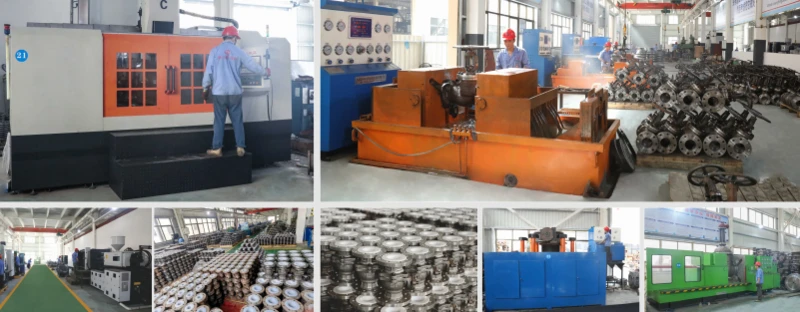

Kryogeenisten luistiventtiilien tehdas
Lataa venttiilin suorituskyvyn vertailutaulukko valitaksesi helposti paras malli!
