Theyksi-osainen kierrepalloventtiilikuuluu Guangdongin{0}}tyylin palloventtiililuokkaan. Se käyttää palloa sulkuelementtinä, ja avaamista ja sulkemista ohjataan pyörimällä venttiilirungon keskilinjan ympäri. Sitä käytetään pääasiassa petrokemian teollisuudessa, kaupunkien vesihuollossa ja viemäröinnissä sekä muissa sovelluksissa, jotka edellyttävät tiukkaa välineiden sulkemista-. Siinä on sisäkierreliitäntä, kompakti rakenne ja kevyt paino. Venttiilin runko ja ydinkomponentit ovat enimmäkseen ruostumatonta terästä (kuten SS316), ja tiivistemateriaali on polytetrafluorieteeni (PTFE), joka tarjoaa korroosionkestävyyden.
Tässä venttiilissä on yksi-istukkarakenne, joka estää epänormaalin paineen nousun keskiontelossa, ja sen ylä-sisääntulorakenne tukee verkkohuoltoa. Sen nimellispaine vaihtelee välillä 1,6 - 6,4 MPa, ja sen lämpötila-alue on -20 astetta - 350 astetta. Se pystyy käsittelemään vettä, öljyä, kaasua ja joitain syövyttäviä nesteitä. Pallon ja istukan kitkaton erottaminen saadaan aikaan mekaanisella voimansiirrolla venttiilin varren kautta.
Yhdessä kiilatiivisteiden ja{0}}itsepuhdistuvien toimintojen kanssa se vähentää tehokkaasti materiaalin kulumista ja kertymistä. Nimellishalkaisijat vaihtelevat 1/4 tuumasta 2 tuumaan, jotta ne mukautuvat erilaisiin putkistojärjestelmän vaatimuksiin. Joissakin malleissa on jousijännityslaitteita ja useita tiivistysrakenteita tiivistyksen luotettavuuden parantamiseksi pitkäaikaisissa{6}}käyttöolosuhteissa.
GNEE Group toimittaa venttiileitä maailmanlaajuisesti kansallisten standardien, kuten ANSI, API ja ASTM, mukaisesti.B2B-venttiiliratkaisut – lähetä vaatimuksesi!
One-Piece Threaded Ball Valve Tekniset parametrit
Tyyppi: 2-suuntainen
Materiaali: ruostumaton teräs, ASTM A351-CF8M
Koko: 1/4" - 1"
Liitäntä: BSPP
Käyttöpaine: 3000 PSI - 10000 PSI
Käyttölämpötila: -20 astetta - 200 astetta
Kahvan materiaali: AISI 304
Sovellettava väliaine: öljy, kaasu, vesi
Vaatimustenmukaisuus/sertifioinnit: ISO-5211
| Tyyppi | Pienempi poraus, 2-suuntainen |
| Pallon materiaali | Ruostumaton teräs |
| Kiinnitystyyppi | Kierteitetty |
| Lanka vakio | BSPP |
| Langan koko | 38,1 mm |
| Rungon materiaali | Ruostumaton teräs |
| Turvallinen käytettäväksi | Kaasu, öljy, vesi |
| Kahvan tyyppi | Vipu |
| Kahvan materiaali | PVC-pinnoitettu teräs |
| Suurin käyttöpaine psi | 1000 psi |
| Käyttöpaine | 68 bar |
| Kahvan väri | Sininen |
| Suurin käyttöpainetanko | 68 bar |
| KOHDE | OSAT | MATERIAALI | |
| 1 | BODY | ASTM A351-CF8M | ASTM A351-CF8 |
| 2 | PIDIN | ||
| 3 | PALLO | ASTM A351-CF8M | |
| 4 | Istuin A | PTFE / RTFE | |
| 5 | TUKI B | ||
| 6 | STEM | AISI 316 | AISI 304 |
| 7 | TYÖPÄÄSTÖ | PTFE | |
| 8 | PAKKAUS | ||
| 9 | RANSKARING | AISI 304 | |
| 10 | JOUSIEN PESULAITE | ||
| 11 | VARSPÄHKINÄ | ||
| 12 | KAHVA | ||
| 13 | KAHVA HIHA | MUOVI | |

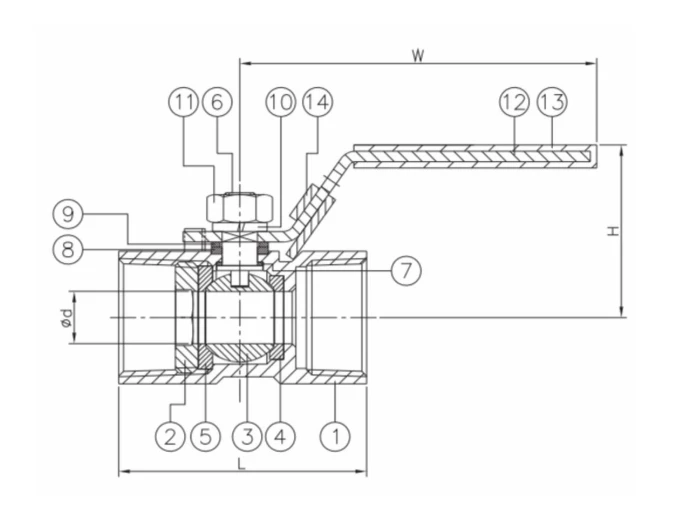

Qatarilaisen asiakkaan räätälöidyt-yksiosaiset-kierrepalloventtiilipiirustukset
Yksi-kierrepalloventtiiliYksikkö: mm
| DN | d | L | W | H |
|---|---|---|---|---|
| 8 | 5 | 39 | 71 | 33 |
| 10 | 7 | 44 | 91 | 35 |
| 15 | 9.2 | 55 | 95 | 40 |
| 20 | 12.5 | 59 | 95 | 44 |
| 25 | 15 | 69 | 113 | 50 |
| 32 | 20 | 77 | 113 | 57 |
| 40 | 25 | 81 | 141 | 64 |
| 50 | 32 | 97 | 141 | 68 |
| 65 | 38 | 127 | 190 | 85 |
| 80 | 50 | 153 | 190 | 90 |
Yksi-kierrepalloventtiiliYksikkö: in
| NPS | d | L | W | H |
|---|---|---|---|---|
| 1/4″ | 0.2 | 1.54 | 2.8 | 1.3 |
| 3/8″ | 0.28 | 1.73 | 3.58 | 1.38 |
| 1/2″ | 0.36 | 2.17 | 3.74 | 1.57 |
| 3/4″ | 0.49 | 2.32 | 3.74 | 1.73 |
| 1″ | 0.59 | 2.72 | 4.45 | 1.97 |
| 1-1/4″ | 0.79 | 3.03 | 4.45 | 2.24 |
| 1-1/2″ | 0.98 | 3.19 | 5.55 | 2.52 |
| 2″ | 1.26 | 3.82 | 5.55 | 2.68 |
| 2-1/2″ | 1.5 | 5 | 7.48 | 3.35 |
| 3″ | 1.97 | 6.02 | 7.48 | 3.54 |
Yksi-kierrepalloventtiilin rakenneominaisuudet
1. Kitkaton avaaminen ja sulkeminen: Tämä toiminto ratkaisee täysin perinteisten venttiilien tiivistyspintojen välisen kitkan aiheuttamat tiivistysongelmat.
2. Ylös-Sisääntulorakenne: Putkilinjoihin asennetut venttiilit voidaan tarkastaa ja huoltaa suoraan verkossa, mikä vähentää tehokkaasti laitoksen seisokkeja ja alentaa kustannuksia.
3. Yhden-istuimen rakenne: Poistaa turvallisuusongelmat, jotka johtuvat venttiilin ontelon epänormaalista paineen noususta.
4. Alhainen vääntömomentti-: Erityisesti suunniteltu venttiilivarsi mahdollistaa helpon avaamisen ja sulkemisen pienellä kahvalla.
5. Kiila{1}}Muotoinen tiivisterakenne: Venttiili tiivistää käyttämällä venttiilin varren tuottamaa mekaanista voimaa painamaan pallokiilaa venttiilin istukkaa vasten, mikä varmistaa luotettavan tiivistyksen, johon putkilinjan paine-erot eivät vaikuta erilaisissa käyttöolosuhteissa.
6. Itsepuhdistuva
Yksi-kierrepalloventtiilisovellukset
Petrokemian teollisuus
Käytetään syövyttävien väliaineiden (kuten happo- ja alkaliliuokset) sulkemiseen tai levittämiseen ja vuotojen estämiseen.
Kaupunkien vesihuolto ja viemäröinti
Säätelee veden virtauksen suuntaa, mahdollistaa nopean avaamisen ja sulkemisen sekä vähentää vesivasaran vaikutusta.
Elintarvike- ja lääketeollisuus
Valmistettu saniteettilaatuisesta-ruostumattomasta teräksestä, jotta se täyttää puhtausvaatimukset ja estää materiaalin kontaminoitumisen.
Steam-järjestelmät
Korkean -lämpötilan tyhjennyspalloventtiilin rakenne estää väliaineen vuotamisen ja sopii höyryputkiin.
