Thepneumaattinen kiinteä palloventtiilion uuden sukupolven suorituskykyinen{0}}palloventtiili, joka soveltuu pitkän matkan-putkistoihin ja yleisiin teollisuusputkiin. Sen lujuus, turvallisuus ja kestävyys ankaria ympäristöjä vastaan on otettu erityisesti huomioon sen suunnittelussa, ja se soveltuu erilaisille syövyttäville ja ei--syövyttäville aineille.
GNEE Group on erikoistunut venttiilien toimittamiseen,ISO-Sertifioidut venttiilit – Hanki näytteet heti!
Pneumaattinen kiinteä palloventtiili Tekniset parametrit
Suunnittelu ja valmistus:GB/T12234
Rakennepituus: GB/T12221
Liitäntämuodot: HG/T20592-20605 GB/T9112-9124
Tarkastus ja testaus:GB/T13927
Koko: DN15 ~ DN800 (1/2″ ~ 32″)
Painelämpötilataso: GB/T12224
Ajotapa: Pneumaattinen
Paine: PN16-PN64
Pneumaattisten kiinteiden palloventtiilien määritysparametrit
| Tuote | Kiinalainen standardi | API-standardi | ANSI / ASME-standardi |
|---|---|---|---|
| Suunnittelustandardi | GB/T 12237 | API 6D | ANSI B16.34 |
| Kasvot-kasvot-(laipallinen) | GB/T 12221 | API 6D | ANSI B16.10 |
| Kasvot-kasvot-(hitsattu) | GB/T 15188 | API 6D | ANSI B16.10 |
| Laippaliitäntä | GB/T 9113 / JB/T 79 / HG 20592 | - | ANSI B16.5 / ANSI B16.47 |
| Pus{0}}Hitsit | GB/T 12224 | - | ANSI B16.25 |
| Testaus & Tarkastus | GB/T 9092 | API 6D | API 598 |
Pneumaattisten kiinteiden palloventtiilien painearvot ja testipaineet:
| Painejärjestelmä | Nimellispaine / luokka | Kuoren testipaine (MPa) | Istuimen testipaine (MPa) |
|---|---|---|---|
| PN | PN 1.0 | 1.5 | 1.1 |
| PN | PN 1.6 | 2.5 | 1.76 |
| PN | PN 2.5 | 3.8 | 2.75 |
| PN | PN 4.0 | 6.0 | 4.4 |
| PN | PN 6.4 | 9.6 | 7.04 |
| ANSI | Luokka 150 | 3.0 | 2.2 |
| ANSI | Luokka 300 | 7.6 | 5.6 |
| ANSI | Luokka 600 | 15.0 | 11.0 |
Pneumaattisen kiinteän palloventtiilin toimintaperiaate
Avausprosessi: Paineilma tulee pneumaattiseen toimilaitteeseen, työntämällä mäntää tai kalvoa pyörittämään palloa 90 astetta venttiilin varren kautta, jolloin nestekanava avautuu.
Sulkemisprosessi: Paineilma tulee sisään vastakkaiseen suuntaan tai jousi palauttaa venttiilin alkuperäiseen asentoonsa, jolloin pallo pyörii 90 astetta vastakkaiseen suuntaan ja sulkee nestekanavan.
Säätötoiminto (jotkut mallit): Ilmanlähteen painetta säätämällä tai asennoittimen asentamalla pallon pyörimistä voidaan ohjata osittain virtausnopeuden säätämiseksi.
Kiinteän paineilmaventtiilin ominaisuudet
- Nopea vaste: Pneumaattisen taajuusmuuttajan vasteaika on lyhyt (yleensä alle tai yhtä sekunti), mikä sopii skenaarioihin, jotka edellyttävät nopeaa sammutusta{1}}.
- Korkea luotettavuus: Kiinteä pallorakenne vähentää kulumista ja pidentää käyttöikää; pneumaattisella toimilaitteella on yksinkertainen rakenne ja alhainen vika.
- Räjähdyssuojattu{0}}Turvallisuus: Soveltuu syttyviin ja räjähdysherkkiin ympäristöihin (kuten kemian- ja öljyteollisuuteen); pneumaattinen järjestelmä ei aiheuta sähkökipinöiden vaaraa.
- Kaukosäädin: Voidaan integroida DCS:n, PLC:n ja muiden automaatiojärjestelmien kanssa kaukovalvontaan ja -käyttöön.
- Kovan ympäristön kestävyys: Saatavilla on valinnaisia räjähdys--suojattuja, korroosionkestäviä-ja korkeita lämpötiloja-kestäviä materiaaleja, jotka mukautuvat äärimmäisiin työolosuhteisiin.
Pneumaattiset kiinteät palloventtiilisovellukset
Korkeapaineiset-halkaisijaiset-putket
Kuten pitkän matkan{0}}öljy- ja kaasuputket, kemiantehtaiden pääprosessit. Kiinteä pallorakenne kestää korkeaa painetta (PN16-PN420) ja suurta virtausta (DN50-DN1200).
Syövyttävän materiaalin hallinta
Venttiilin rungon materiaalivaihtoehtoja ovat 304/316L ruostumaton teräs tai nikkeli{2}}pinnoitettu hiiliteräs. Tiivisterenkaassa käytetään PTFE:tä tai kovametallitiivistettä, joka sopii syövyttäville nesteille, kuten hapoille, emäksille ja liuottimille.
Syttyvät ja räjähdysvaaralliset ympäristöt
Palonkestävän ja antistaattisen rakenteensa ansiosta se on ensimmäinen valinta riskialttiissa-skenaarioissa, kuten maakaasun kuljetuksessa ja öljynjalostamoissa.
Säännölliset avaus- ja sulkemisolosuhteet
Pneumaattisella toimilaitteella on nopea vastenopeus (kytkentäaika enintään 0,5 sekuntia), joka sopii korkeataajuisiin-toimintoihin automatisoiduissa ohjausjärjestelmissä.

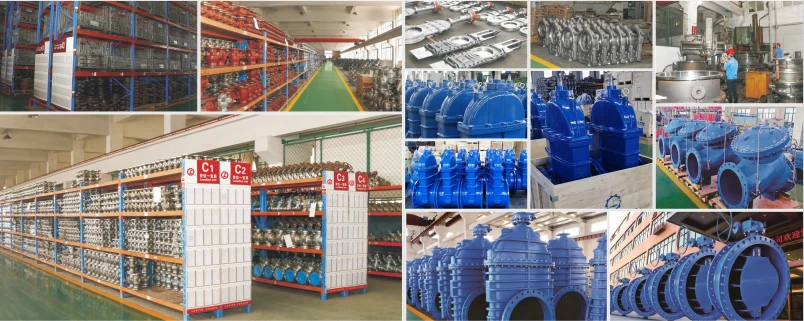

Pneumaattisten kiinteiden palloventtiilien tehdas
