Pneumaattiset ruostumattomasta teräksestä valmistetut sulkuventtiilitkoostuu pääasiassa ruostumattomasta teräksestä varustetusta laipallisesta luistiventtiilistä ja pneumaattisesta toimilaitteesta. Venttiilin runko, kansi, portti ja kara ovat kaikki ruostumatonta terästä. Venttiilin istukan tiivistepinta voi olla PTFE:tä, ruostumatonta terästä tai kovaseosta. Pakkaus on yleensä valmistettu kovasta metalliseoksesta, PTFE:stä, asbestigrafiitista tai joustavasta grafiitista. Ruostumattomasta teräksestä valmistetun pneumaattisen luistiventtiilin avaus- ja sulkuelementti on portti. Portin liikesuunta on kohtisuorassa nesteen suuntaan.
Luistiventtiilit voivat olla vain täysin auki tai kokonaan kiinni; niitä ei voi käyttää säätelyyn tai kuristukseen. Portissa on kaksi tiivistepintaa. Yleisesti käytetyissä luistiventtiileissä kaksi tiivistepintaa muodostavat kiilan muodon ja kiilakulma vaihtelee venttiilin parametrien mukaan. Kiilaporttiventtiilin portti voidaan valmistaa yhtenä kappaleena, jota kutsutaan jäykiksi portiksi; tai se voidaan tehdä portiksi, joka voi tuottaa lieviä muodonmuutoksia parantaakseen sen valmistettavuutta ja kompensoidakseen tiivistyspinnan kulman poikkeamia käsittelyn aikana. Tämän tyyppistä porttia kutsutaan joustavaksi portiksi.
GNEE Group on erikoistunut valmistamaan venttiileitä, jotka täyttävät kansalliset standardit, kuten ASTM, API, ASNI ja JIS.Lataa venttiilin valintaoppaammeja löydä itsellesi täydellinen malli vain kolmessa vaiheessa!

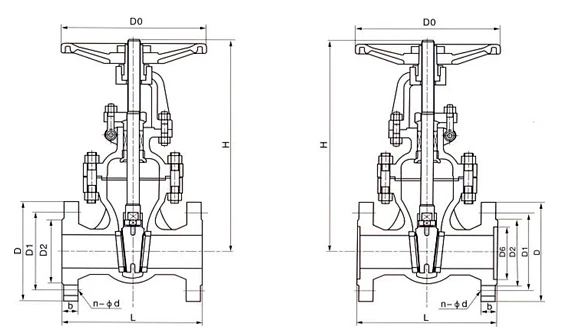

Räätälöity pneumatiikkaruostumattomasta teräksestä valmistettu sulkuventtiilipiirustuksia asiakkaalle Yhdistyneissä arabiemiirikunnissa
Pneumaattiset ruostumattomasta teräksestä valmistetut luistiventtiilit Tekniset parametrit
- Nimellishalkaisija: DN25 – DN600 (sopii pienille ja keskikokoisille{2}}putkijärjestelmille)
- Paineluokitus: PN6 – PN16 (matala-keskipaineiset olosuhteet, käyttöpaine 0,6-2,0 MPa)
- Sovellettava lämpötila: -40 - 260 astetta (tiivistemateriaalista riippuen; PTFE-tiiviste kestää korkeita lämpötiloja)
- Venttiilin rungon materiaali: 304 ruostumaton teräs (yleiskäyttö), 316L ruostumaton teräs (erittäin syövyttävät ympäristöt)
- Tiivistysmateriaali: elintarvike{0}}EPDM-kumi (elintarviketeollisuus), PTFE (korroosionkestävä), fluorikumi (FKM)
- Käyttötapa: Yksi-toiminen (jousipalautus) tai kaksi-toiminen pneumaattinen toimilaite, ilmanlähteen paine 0,4-0,8 MPa kuivaa ilmaa
- Yhteysstandardi: ANSI, DIN, API ja muut kansainväliset standardit yhteensopivuuden varmistamiseksi
- Suojausluokitus: IP65/IP67 (pöly- ja vesitiivis), räjähdyssuojattu tyyppi valinnainen (Ex d II BT4/CT6)
Ruostumattomasta teräksestä valmistettujen pneumaattisten luistiventtiilien edut
- Vahva korroosionkestävyys: Ruostumattomalla teräksellä on erinomainen korroosionkestävyys, joka kestää eri syövyttävien väliaineiden eroosiota ja pidentää venttiilin käyttöikää.
- Luotettava tiivistys: Pakotettu tiivistysmekanismi varmistaa luotettavan tiivistyksen venttiilin ollessa suljettuna, mikä estää väliaineen vuotamisen.
- Joissakin malleissa käytetään edistyneitä tiivistysrakenteita, kuten U{0}}muotoisia tiivisteitä tai elastisia tiivisteliuskoja tiivistyksen tehostamiseksi entisestään.
- Joustava avaaminen ja sulkeminen: Pneumaattinen käyttö avaa ja sulkee venttiilin nopeasti ja joustavasti, joten se sopii tilanteisiin, jotka vaativat usein avaamista ja sulkemista.
- Kiilan muotoinen elastinen porttirakenne yhdistettynä painelaakeriin vähentää kitkaa tehden avaamisesta ja sulkemisesta helpompaa ja sujuvampaa.
- Matala nesteen vastus: täysin auki portin nostokorkeus on 1:1 kertaa venttiilin halkaisija, virtausreitti on täysin esteetön ja nesteen vastus on alhainen.
- Esteettisesti miellyttävä ja helppo valmistaa: Ruostumaton teräsmateriaali tekee venttiileistä kauniin ja tyylikkään näköisiä, ja valuprosessi on hyvä, joten ne on helppo käsitellä ja valmistaa.
Pneumaattisten ruostumattomasta teräksestä valmistettujen luistiventtiilien sovellukset
- Kemianteollisuus: Syövyttäviä hiukkasia sisältävien prosessinesteiden (kuten kloori-pitoisten väliaineiden kloori-alkalikemianteollisuudessa) käsittelyyn suositellaan 316 litran venttiilirunkoja ja räjähdyssuojattuja toimilaitteita.
- Elintarvikkeiden käsittely: Hedelmien puristemassaa sisältävän happaman lietteen kuljettaminen (kuten mehun tuotantolinjalla) käyttämällä 304-venttiilirunkoja ja elintarvikelaatuisia EPDM-tiivisteitä hygienian ja turvallisuuden varmistamiseksi.
- Farmaseuttinen ja ympäristönsuojelu: Käytetään erittäin puhtaan veden tai jäteveden käsittelyyn, PTFE-tiiviste estää saastumisen, modulaarinen rakenne helpottaa puhdistusta ja huoltoa.
- Kunnallinen ja merenkulkutekniikka: Meriveden korroosiota kestävät 316 litran venttiilit soveltuvat vesihuoltoon tai offshore-lauttoihin, mikä takaa pitkän{1}}luotettavuuden.

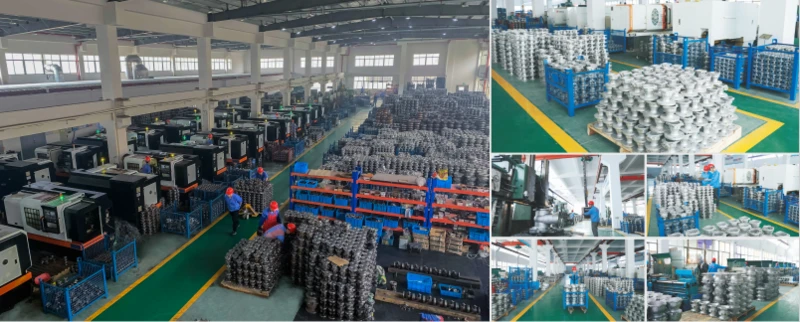

Pneumaattisten ruostumattomasta teräksestä valmistettujen luistiventtiilien tehdas
Tiedustele nytympäristöystävällisistä venttiiliratkaisuista, jotka auttavat yritystäsi saamaan vihreän sertifikaatin!
