ThePTFE{0}}vuorattu kiekkoläppäventtiilikäyttää suurimolekyylisiä fluoromuoveja (kuten PTFE:tä ja FEP:tä) venttiilin rungon, levyn ja varren vuoraukseen, mikä tarjoaa sekä korroosionkestävyyden että tiivistyskyvyn ja tukee nollavuotoa. Sen kompakti ja kevyt rakenne vähentää painoa 30 %-50 % perinteisiin luistiventtiileihin verrattuna, siinä on 90 asteen kierto nopeaa avaamista ja sulkemista varten sekä lähes lineaariset virtauksen säätöominaisuudet.
Käyttömenetelmiä ovat manuaaliset, kierukkavaihteet, pneumaattiset ja sähköiset, joiden nimellishalkaisijat vaihtelevat välillä DN40 - DN2000, soveltuvat lämpötilat -15 astetta - 150 astetta ja nimellispaineet PN1,0 ja PN1,6 MPa. Venttiilin rungon materiaaleja ovat valurauta, hiiliteräs ja ruostumaton teräs, ja se noudattaa useita kansallisia standardeja, kuten API.
GNEE Group on tunnettu -venttiilivalmistaja Kiinassa, ja se tarjoaa sinulle räätälöityjä palveluita, konsultointipalveluita ja kattavimman yhden luukun palvelun.B2B-venttiiliratkaisut – lähetä vaatimuksesi!
PTFE{0}}Vuoratut kiekkoläppäventtiilit Tekniset parametrit
Kokoalue: DN40-DN1200
Painealue: PN6-PN16
Pääteyhteys: Wafer
Materiaali: valurauta, pallografiittirauta, ruostumaton teräs
Tiivisteet: EPDM, PTFE, NBR
Venttiilin rakenne: Sähköinen läppäventtiili pehmeällä tiivisteellä
Kasvotusten: ISO 5752, API 609
Pääteyhteys: ANSI B16.1, ISO 7005
Testaus ja tarkastus: API 598, ISO 5208
Sopiva väliaine: vesi, öljy, kaasu, kevyet kemikaalit
Kiekon -tyyppi PTFE-vuoratun läppäventtiilin ominaisuudet:
1. Uusi ja kohtuullinen muotoilu, ainutlaatuinen rakenne, kevyt ja nopea avautuminen ja sulkeminen.
2. Alhainen vääntömomentti, kätevä ja työvoimaa säästävä-käyttö.
3. Voidaan asentaa mihin tahansa asentoon, helppo huoltaa.
4. Vaihdettavat tiivisteet, luotettava tiivistyskyky ja kaksisuuntainen nollavuoto.
5. Tiivistemateriaali kestää ikääntymistä ja korroosiota, ja sen käyttöikä on pitkä.
Päävaraosaluettelo PTFE{0}}Vuorattujen kiekkoläppäventtiilien materiaalit
| Sarjanumero | Osan nimi | Harmaa valurauta (Z) | Hiiliteräs (C) | Ruostumaton teräs (P) | SS316 (R) | Low Carbon SS (PL) | Low Carbon SS (RL) |
|---|---|---|---|---|---|---|---|
| 1 | Ylä- ja alavartalo | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Disc | WCB | 35 (teräs) | CF8 | CF8M | CF3 | CF3M |
| 3 | Perhoslautaset | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 4 | Vuorikerros / istuin | PTFE(F4), PCTFE(F3), FEP(F46), PFA (F4), PO (polyolefiini) | |||||
| 5 | O-rengas | FPM (Viton) | |||||
| 6 | Jousiosa (tiiviste) | Silikonikumi (Si) | |||||
| 7 | Säätö lohkossa | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 | 1Cr18Ni9Ti |
| 8 | Pultti | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | Mutteri | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | Kahva | ZL101 (valettu alumiini kahvayhdistelmällä) | |||||
PTFE-Vuorattu kiekkoläppäventtiilien määritysparametrit
| Malli | Tyyppi | Rakennekuvaus |
|---|---|---|
| DA71F46 | Koko vuorauksen tyyppi | Koko rungon vuori, levyn koko vuori, levy ja levyn akseli integroituna yhdeksi kappaleeksi |
| DA71F4 | Koko vuorauksen tyyppi | Koko rungon vuoraus, levyn koko vuori, levy ja levyn akseli koottuna |
| DA71F/P | Puoli-vuori (P-tyyppi) | Koko rungon vuoraus, ruostumaton teräslevy (ei vuorattu), levy ja levyn akseli koottuna |

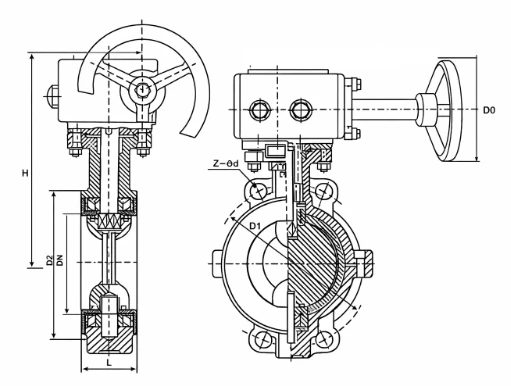

PTFE{0}}Vuorattu kiekkoläppäventtiilien piirustus
PTFE-Vuoratut kiekkoläppäventtiilit Pääliittimen mitat ja paino
| DN (mm) | NPS (tuumaa) | L | D | D1 | D2 | F | B | Z–⌀d | D0 | H | Paino (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN0,6 MPa | |||||||||||
| 40 | 1 1/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4–⌀14 | 160 | 140 | 2.5 |
| 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4–⌀14 | 200 | 145 | 3.5 |
| 65 | 2 1/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4–⌀14 | 250 | 155 | 4.5 |
| 80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4–⌀18 | 250 | 165 | 6 |
| 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4–⌀18 | 250 | 180 | 7.5 |
| 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8–⌀18 | 300 | 203 | 11 |
| 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8–⌀18 | 300 | 225 | 16 |
| 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8–⌀18 | 200* | 275 | 48 |
| 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12–⌀23 | 200* | 315 | 60 |
| 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12–⌀23 | 240* | 348 | 75 |
| 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12–⌀23 | 240* | 415 | 82 |
| 400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16–⌀23 | 280* | 460 | 123 |
| 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16–⌀23 | 320* | 500 | 150 |
| 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 20–⌀23 | 360* | 530 | 180 |
| 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20–⌀25 | 320* | 670 | 250 |
| 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24–⌀25 | 360* | 755 | 315 |
| 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24–⌀30 | 360* | 805 | 385 |
| 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24–⌀30 | 380* | 995 | 420 |
| 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28–⌀30 | 400* | 1170 | 620 |
| 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32–⌀34 | 400* | 1295 | 788 |
PTFE{0}}Vuoratut kiekkoläppäventtiilit
Fluoro{0}}vuorattuja läppäventtiilejä käytetään laajalti seuraavilla teollisuudenaloilla:
- Kemianteollisuus: Kuljetetaan syövyttäviä aineita, kuten happoja, emäksiä, suoloja ja orgaanisia liuottimia.
- Öljyteollisuus: Raakaöljyn, maakaasun ja kemiallisten tuotteiden virtauksen hallinta.
- Lääketeollisuus: korkean{0}}puhtausaineiden, kuten lääkeliuosten ja liuottimien, käsittely.
- Elintarviketeollisuus: Elintarvikelaatuisten -nesteiden, kuten hedelmämehujen ja maitotuotteiden, kuljettaminen (hygieniastandardien mukaiset vuorausmateriaalit on valittava).
- Vedenkäsittelyteollisuus: Väliaineen virtausnopeuden säätely jäteveden ja jäteveden käsittelyprosesseissa.
- Ympäristönsuojelu: jätekaasun ja jätenesteen päästöjen hallinta ympäristönsuojeluvaatimusten täyttämiseksi.
