Keskeinen erokääntyvät takaiskuventtiilitjamännän takaiskuventtiilitpiilee niiden toimintamekanismeissa. Kääntyvät takaiskuventtiilit luottavat venttiililevyn pyörimiseen akselin ympäri avautuakseen ja sulkeutuakseen, mikä johtaa alhaiseen virtausvastukseen mutta hitaampaan sulkeutumisnopeuteen. Männän takaiskuventtiilit puolestaan hyödyntävät venttiililevyn pystysuuntaista liikettä, mikä tarjoaa nopean vasteen ja vaimentaa tehokkaasti vesivasaran.
Venttiililevy akääntyvä takaiskuventtiilion levyn -muotoinen ja avautuu pyörittämällä saranamekanismin avulla nivelen ympäri. Eteenpäin virtauksen aikana neste työntää venttiililevyn auki ja muodostaa virtaviivaisen kanavan, jolla on pieni virtausvastus, mikä tekee siitä sopivan suuren-halkaisijan,-virtauksen-nopeuksin suuriin putkijärjestelmiin, kuten kunnalliseen vesihuoltoon ja voimalaitosten kiertovesijärjestelmiin. Pitkän sulkemisiskunsa ja hitaan sulkemisnopeudensa vuoksi se on kuitenkin altis vesivasaralle, kun väliaineen virtausnopeus muuttuu äkillisesti, mikä aiheuttaa erityisesti putkiston törmäyksiä ja melua pumpun sammuttamisen aikana.
Lisäksi tavallinenkääntyvät takaiskuventtiilitkäytetään enimmäkseen vaakasuoraan asennukseen; pystyasennus vaatii erityistä suunnittelua.
Venttiililevy amännän takaiskuventtiilimäntä, liikkuu lineaarisesti ylös ja alas pitkin venttiilirungon keskiakselia ja on tyypillisesti varustettu jousella, joka auttaa sulkemisessa. Kun väliaineen virtausnopeus pienenee tai kääntyy, jousi ja vastapaine toimivat yhdessä saadakseen venttiililevyn nopeasti putoamaan takaisin ja tiivistämään, mikä vähentää merkittävästi vesivasaran painetta.
Se soveltuu erityisesti skenaarioihin, joissa on korkeat vaatimukset takaisinvirtauksen estämiselle ja vesivasarasuojalle, kuten vesipumpun ulostuloihin ja vedenjakeluputkiin korkeissa{0}}kerrostaloissa. Siinä on kompakti rakenne ja luotettava tiivistys, mutta virtauskanavalla on tietty taivutus ja nesteen vastus on hieman suurempi kuin kääntöventtiileillä. Lisäksi useimmat mallit vaativat pystysuoran asennuksen painovoima-avusteisen nollauksen varmistamiseksi.
Tehdashinnoittelu: Säästä jopa 30 % API-sertifioiduista kääntö- ja mäntätarkistuksista.Pyydä hinnasto.
Ydinmekaanisten ominaisuuksien vertailu
| Parametri | Kääntöventtiili | Männän takaiskuventtiili |
| Avausmekanismi | Levy kääntyy asaranatappiistuimen yläpuolella | Levy/mäntä liikkuuylös ja alasoppaan sisällä |
| Virtauspolun suunnittelu | Suoraan{0}}läpi(lähes täysi poraus) | S-muotoinen virtausreitti(Samanlainen kuin palloventtiilit) |
| Virtausvastus | Minimaalinen(Erittäin alhainen painehäviö) | Merkittävä(korkea painehäviö) |
| Tiivistysteho | Luottaa takaisinvirtaukseen ja painovoimaan; kohtalainen sinetti | Vastapaineen käyttö; ylivoimainen tiiviys |
| Sulkemisnopeus | Suhteellisen hidas (pitkä levymatka) | Nopeasti(Lyhyt matka; välitön jousella) |
| Vesivasaran riski | Korkea (alttius "iskulle" nopean peruutuksen yhteydessä) | Minimaalinen(Anti{0}}slam, erityisesti jousen kanssa) |
Tekniset tiedot ja rajoitukset
| Parametri | Kääntöventtiili | Männän takaiskuventtiili |
| Kokoalue | Täysi valikoima(DN50 - DN2000+) | Pienestä keskikokoiseen(Yleensä pienempi tai yhtä suuri kuin DN250) |
| Paineluokitus | Matalasta keskikokoiseen (kokoinen korkeissa paineissa) | Erittäin korkea(Luokkaan 2500+ asti) |
| Työlämpötila | Laaja valikoima | Laaja valikoima; vaatii takertumisenesto--ohjaimia kuumuutta varten |
| Asennusasento | Vaakasuora; Pysty (vain ylöspäin suuntautuva virtaus) | Vaakasuora; Kaikki ohjeet, jos jousi{0}}kuormitettu |
| Halkeilupaine | Matala (pienivoima tarvitaan avaamiseen) | Korkea (täytyy voittaa männän paino tai jousi) |
| Kulutuskestävyys | Saranatappi ja holkit ovat kulumiskohtia | Männän ohjauspinnat ovat alttiita kitkakulumiselle |
Median ja palvelun soveltuvuus
| Parametri | Kääntöventtiili | Männän takaiskuventtiili |
| Median puhtaus | Anteeksiantava(Käsittelee pieniä kiintoaineita/hiukkasia) | Korkea kysyntä(Hartikkelit voivat tukkia männän) |
| Nestemäinen tila | Ihanteellinen nesteille ja{0}}matalaviskositeettiisille aineille | IhanteellinenKaasut, ilma ja höyry |
| Virtaustaajuus | Paras vakaille, pitkän matkan{0}}putkilinjoille | Paras vaihteleviin paineisiin / toistuviin jaksoihin |
| Sykkivä virtaus | Levyllä on taipumus täristä ja kulua sarana | Mäntä käsittelee pulsaatioita tasaisesti ja hiljaa |
Tyypillinen sovellusopas
| Vaatimus | Suositeltu tyyppi | Syy |
| Kunnallinen suuri vesijohto | Heilutuksen tarkistus | Suuri tilavuus ja alhainen painehäviö. |
| Korkeapaine{0}}höyry/kattilat | Männän tarkistus | Edellyttää korkeaa-paineenkestoa ja kaasu-tiiviyttä. |
| Liete- tai jätevesipumpun ulostulot | Heilutuksen tarkistus | Täysi reikä estää tukkeutumisen kiinteistä aineista. |
| Mäntäkompressorit | Männän tarkistus | säännölliset syklit; mäntä on kestävämpi tärinää vastaan. |
| Kompaktit kaasupaneelit / jalustat | Männän tarkistus | Tila{0}}tehokas ja mahdollistaa pystyasennuksen. |

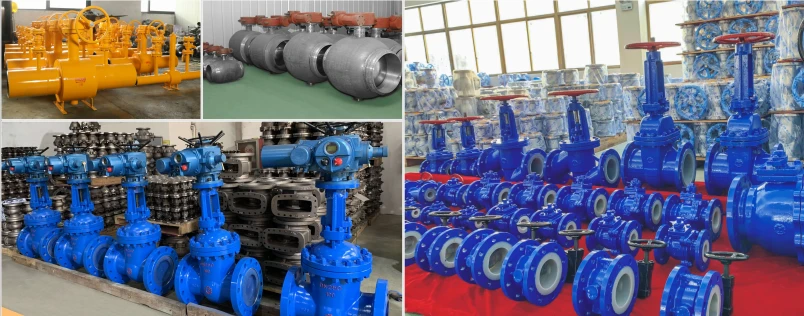

GNEE Swing takaiskuventtiili ja männän takaiskuventtiili tehdas
FAQ
Mikä on kääntöventtiilin käyttöiän odote?
Keskimäärin takaiskuventtiilit voivat kestää missä tahansa5-20 vuotta. Tätä käyttöikää voidaan kuitenkin pidentää tai lyhentää aiemmin mainittujen tekijöiden perusteella. Esimerkiksi korkealaatuisista-materiaaleista valmistetut ja ihanteellisissa olosuhteissa toimivat takaiskuventtiilit voivat kestää yli 20 vuotta.
Kuinka kääntyvä takaiskuventtiili tulisi asentaa?
Takaiskuventtiilit on aina asennettuSARANA-TAPA sijoitetaan vaakasuoraan putken keskiviivan yläpuolelle(kuten tämän osan lopussa olevissa kuvissa näkyy). Väärä asennus voi aiheuttaa kiinnittymisen, suuren pään menetyksen ja/tai takertumisen avoimeen asentoon.
Milloin männän takaiskuventtiiliä käytetään?
Männän takaiskuventtiilejä käytetään useinkorkeapainejärjestelmät, höyrylinjat ja teollisuusprosessiputket, joissa vankka tiiviste on kriittinen. Ne ovat yleisiä myös pystysuorassa pumpun suojauksen asennuksissa ja järjestelmissä, joissa sykkivä virtaus saattaa aiheuttaa muiden takaiskuventtiilityyppien ennenaikaista kulumista.
