Kallistuvat takaiskuventtiilitjakääntyvät takaiskuventtiiliteroavat merkittävästi rakenteelta, toimintaperiaatteelta ja sovellukselta.
Kallistuvat takaiskuventtiilitniissä on yksinkertainen rakenne, vähemmän osia ja ne on helppo asentaa ja huoltaa. Niissä on myös pienempi nesteen vastus ja painehäviö, joten ne sopivat sovelluksiin, joissa vaaditaan taattua virtaustehokkuutta. Lisäksi vinot takaiskuventtiilit ovat erittäin mukautuvia erilaisiin nesteisiin ja niitä voidaan käyttää erilaisten nesteiden ja kaasujen kuljettamiseen.
Kääntyvät takaiskuventtiilitniissä on virtaviivainen sisäkanava, mikä johtaa alhaiseen virtausvastukseen, joten ne sopivat suuriin{0}}halkaisijaisiin sovelluksiin, joissa virtausnopeus on alhainen ja virtaus muuttuu harvoin. Ne tarjoavat myös suhteellisen hyvän tiivistyskyvyn ja tarjoavat luotettavan takaisinvirtaussuojan.
Takaiskuventtiilien hankinta?Hanki tehdas{0}}suorat tarjoukset keinu- ja kallistuslevymalleista jo tänään.
Vertailutaulukko: Kääntöventtiili vs. kallistuslevyn takaiskuventtiili
| Vertailumitta | Kääntöventtiili | Kallistuslevyn takaiskuventtiili |
| Perusrakennesuunnittelu | Levy heiluu kuin ovi a:llasaranatappisijaitsee istuimen yläpuolella. | Levy pyöriiepäkeskisesti asennettu akseli(samanlainen kuin keinu). |
| Levyn veto (matka) | Pitkä aivohalvaus. Suuri avautumiskulma (noin. 60 astetta -90 astetta); levy tyhjentää virtausreitin kokonaan. | Lyhyt aivohalvaus. Pieni avautumiskulma (noin . 15 astetta -30 astetta); painopiste on lähempänä keskustaa. |
| Virtausvastus (Cv/Kv) | Erittäin matala. Lähes koko-portin virtauspolku; tarjoaa pienimmän painehäviön täysin auki. | Keski{0}}Matala. Levy pysyy virtausvirrassa myös auki ollessaan aiheuttaen lievää turbulenssia. |
| Sulkemisnopeus | Hidas. Pitkä matka; sulkeutuu voimakkaasti painovoiman ja vastapaineen varassa. | Erittäin nopea. Erittäin lyhyt matka; epäkeskinen rakenne hyödyntää virtausdynamiikkaa auttamaan nopeaa sulkemista. |
| Vesivasaran ohjaus | Huono. Haavoittuvainenlyömälläkun se sulkeutuu sen jälkeen, kun vastavirtaus on jo kiihtynyt. | Erinomainen (ei{0}}Slam). Sulkee melkein ennen kuin virtaus saavuttaa nollanopeuden, mikä estää tehokkaasti vesivasaran. |
| Asennussuunta | EnsisijaisestiVaakasuora. Pystysuuntainen asennus on rajoitettu vain ylöspäin suuntautuvaan virtaukseen (suorituskyky on keskimääräinen). | Vaaka tai pystysuora. Painovoima vaikuttaa vähemmän; toimii vakaammin pystysuorilla linjoilla. |
| Tiivistyksen eheys | Keskikokoinen. Saranatapit kuluvat ajan myötä, mikä voi johtaa levyn kohdistusvirheisiin ja vuotamiseen. | Korkea. Usein ominaisuuksia akartiomainen istuindesign; paine jakautuu tasaisemmin. |
| Virtausnopeuden rajat | SoveltuuPieni-Keskinopeus. Suuri nopeus voi aiheuttaa levynjutella(värähtely). | SoveltuuHigh Velocity. Tasapainoinen muotoilu pitää levyn vakaana ja kelluvana ilman tärinää. |
| Huoltotaajuus | Korkea. Saranatapin, holkkien ja varren mekaaninen kuluminen on yleistä. | Matala. Tasapainoiset voimat liikkuviin osiin vähentävät merkittävästi mekaanista kulumista. |
| Valmistuksen monimutkaisuus | Matala. Aikuinen, standardoitu suunnittelu; helppo massatuotanto-. | Korkea. Vaatii tarkkuussuunnittelua kiekkojen tasapainottamiseen ja kartiomaisen istukan koneistukseen. |
| Kustannukset / Hintapiste | Alentaa. Taloudellinen ja laajalti käytetty -yleisiin sovelluksiin. | Korkeampi. Käytetään tyypillisesti kriittisiin palveluihin tai suuriin-halkaisijaisiin, korkeapaineisiin-järjestelmiin. |
| Tyypilliset sovellukset | Puhdas materiaali, matalataajuiset{0}}käynnistys-/pysäytysjärjestelmät, pumpun imupäät. | Korkean taajuuden-pyöräily, kriittiset pumpun ulostulot, pitkän matkan-vesisiirto. |

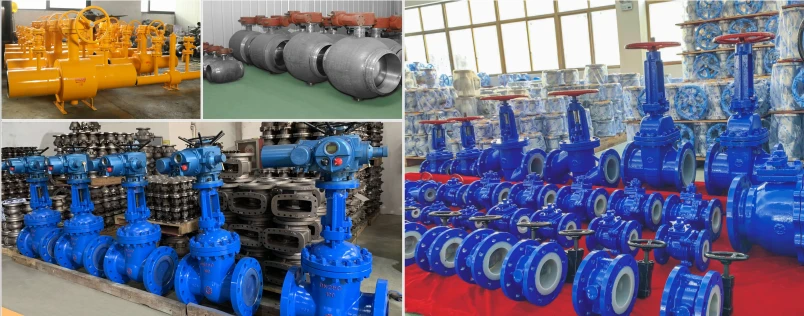

GNEE takaiskuventtiilin tehdas
Tarvitsetko takaiskuventtiilit nopeasti?Selaa varastossamme olevaa kääntö- ja kallistuslevyventtiilejämme{0}} välittömään toimitukseen.
FAQ
Pitääkö kääntöventtiilit asentaa vaakasuoraan?
Takaiskuventtiilit asennetaan aina siten, että SARANA-TAPA on asetettu vaakasuoraan putken keskilinjan yläpuolelle(kuten tämän osan lopussa olevissa kuvissa näkyy). Väärä asennus voi aiheuttaa kiinnittymisen, suuren pään menetyksen ja/tai takertumisen avoimeen asentoon.
Onko väliä onko takaiskuventtiili pysty- vai vaakasuuntainen?
Pystysuoraan asennettuna levy ei välttämättä avaudu kokonaan tai se voi napsahtaa kiinni äkillisesti. Jousi- tai sisäänrakennetut takaiskuventtiilit: Voidaan tyypillisesti asentaa vaaka- tai pystysuoraan, mutta pystyasennukset vaativat yleensä ylöspäin suuntautuvan virtauksen. Varmista aina suunta valmistajan asiakirjoista.
Mitä hyötyä kääntöventtiileistä on?
Takaiskuventtiilin ensisijainen tehtävä on varmistaa tasainen ja keskeytymätön nesteiden virtaus yhteen suuntaan samalla kun estetään vastavirtaus. Saranoidulla levyllä, joka kääntyy auki ja sulkeutuu virtaussuunnan mukaan, kääntöventtiilit tarjoavattehokkaat ja luotettavat{0}}katkaisuominaisuudet.
Mikä on kallistuva takaiskuventtiili?
Kallistuvat takaiskuventtiilit ovatsuunniteltu estämään virtauksen kääntyminen putkistossa. Nämä venttiilit aktivoidaan putkilinjassa virtaavan materiaalin vaikutuksesta. Järjestelmän läpi kulkevan nesteen paine saa venttiilin avautumaan, kun taas virtauksen kääntäminen sulkee venttiilin.
