Thekolmi-osainen päittäishitsauspalloventtiili, joka tunnetaan myös nimellä Q61F kolmi-osainen päittäishitsauksen palloventtiili, sisältää kolmi-osaisen pulttiliitoksen. Venttiilin runko on valmistettu 304/316 ruostumattomasta teräksestä ja liitäntätapa on päittäishitsaus. Se on useiden kansainvälisten standardien, kuten GB, API ja DIN, mukainen. Se soveltuu sellaisille aloille kuin öljy-, kemian-, kaasu- ja ilmailuteollisuus, ja sitä käytetään ensisijaisesti putkistossa olevien väliaineiden sulkemiseen, jakeluun ja virtauksen ohjaamiseen, käyttöpainealueella 1,0–50,0 MPa.
GNEE Group on johtava venttiilitoimittaja Kiinassa, joka tarjoaa venttiiliratkaisuja asiakkaille yli 150 maassa ja alueella ympäri maailmaa. Globaalit venttiilijälleenmyyjät – Liity verkostoomme!
Kolmi-osainen perähitsauspalloventtiili Tekniset parametrit
Materiaali: ruostumaton teräs (SS304, SS316, CF8, CF8M)
Koko: 1/4" - 1"
Liitäntä: naaraskierre, NPT, BSPT, BSPP (G)
Käyttöpaine: 3000 PSI - 10000 PSI
Käyttölämpötila: -53 astetta +540 asteeseen (-63,4 astetta F - +1004 astetta F)
Tiivistys: PTFE, VITON, PEEK, grafiitti
Valmistusmenetelmä: taonta
Sovellettava väliaine: öljy, kaasu, vesi
Valmistusstandardi: ANSI, ASME, GB, JIS, DIN, muokattavissa asiakkaan piirustuksen mukaan
Puskuhitsatut palloventtiilit (yleiset koot putkissa)
| Putken koko (in) | D (putken ulkohalkaisija) | L (pituus) | H (korkeus) | E (kahvan pituus) |
|---|---|---|---|---|
| 1/2″ | 21,3 mm | 65 mm | 80 mm | 130 mm |
| 3/4″ | 26,7 mm | 75 mm | 90 mm | 130 mm |
| 1″ | 33,4 mm | 90 mm | 100 mm | 165 mm |
| 1-1/4″ | 42,2 mm | 102 mm | 115 mm | 165 mm |
| 1-1/2″ | 48,3 mm | 115 mm | 125 mm | 190 mm |
| 2″ | 60,3 mm | 130 mm | 145 mm | 190 mm |
| 2-1/2″ | 73 mm | 162 mm | 160 mm | 250 mm |
| 3″ | 88,9 mm | 178 mm | 180 mm | 250 mm |
| 4″ | 114,3 mm | 200 mm | 210 mm | 280 mm |
Kolmen-osaisen päittäishitsipalloventtiilin rakenneominaisuudet
Kolmi-osainen muotoilu
Venttiili koostuu kolmesta osasta: venttiilirungosta, venttiilin kannesta ja väliventtiilin rungosta, jotka kaikki on pultattu yhteen purkamisen ja huollon helpottamiseksi. Venttiilin välirunko sisältää ydinkomponentteja, kuten pallon ja istukan. Venttiilin rungon molemmat päät on hitsattu putkilinjaan, mikä varmistaa tiiviyden ja paineenkestävyyden.
Pus{0}}hitsausliitäntä
Venttiilin runko on hitsattu päittäin{0}}putkeen molemmista päistä, mikä takaa suuren hitsauslujuuden ja erinomaisen tiivistyksen. Tämä soveltuu korkean-paineen ja korkean-lämpötilojen olosuhteisiin ja poistaa lisälaippojen tai kierreliitosten tarpeen, mikä vähentää vuotojen riskiä.
Ydinkomponentit
Pallo: Sulkuelementti, avataan ja suljetaan kiertämällä 90 astetta. Sen pinta on tarkasti-hiottu, jotta se sopii tiiviisti venttiilin istukkaan.
Venttiilin istukka: Käyttää elastista tiivisterakennetta (kuten PTFE tai PPL) varmistaakseen tiivistyksen alhaisessa paineessa. Korkean -paineen olosuhteissa venttiilin istukka voi kellua, mikä parantaa tiivistysvaikutusta väliaineen paineen avulla.
Venttiilin varsi: Pohja{0}}asennettu rakenne, joka on varustettu käänteisellä tiivisterakenteella, joka estää venttiilin varren sinkoutumisen venttiilin ontelon epänormaalin paineen noustessa, mikä parantaa turvallisuutta.
Kolmen{0}}osaisen päittäishitsipalloventtiilin edut:
Korkean paineen ja korkean lämpötilan kesto:
Pä{0}}hitsattu liitos ja vankka kolmiosainen{1}}rakenne kestävät korkeaa painetta (esim. luokka 600-2500) ja korkeita lämpötiloja (jopa 600 astetta).
Pieni virtausvastus ja suuri virtausnopeus:
Täysi{0}}reikärakenne, jossa virtausreitti vastaa putken sisähalkaisijaa, vähentää paineen pudotusta, mikä tekee siitä sopivan suuriin virtausnopeusvaatimuksiin.
Nopea avaaminen ja sulkeminen:
Kytkentä voidaan suorittaa yksinkertaisella 90 asteen kierrolla, mikä tekee siitä helpon käyttää ja sopii automaattiseen ohjaukseen.
Pitkä käyttöikä ja vähäinen huolto:
Kulumista kestävä-kuula- ja tiivisterengasrakenne vähentää kulumista ja pidentää käyttöikää.
Kolmiosainen{0}}rakenne helpottaa osittaista vaihtoa ja vähentää seisokkien ylläpitokustannuksia.

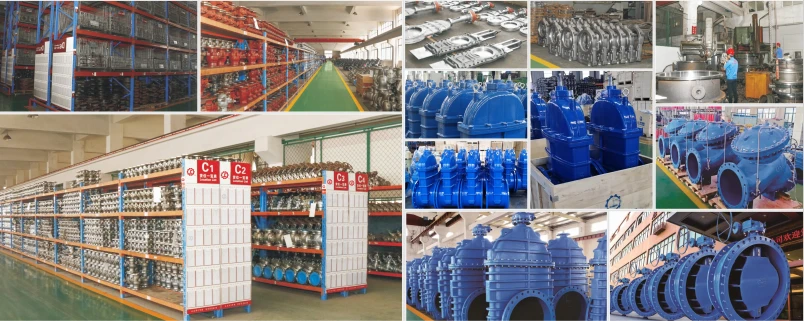

Kolmi-osainen perähitsauspalloventtiilitehdas
