Laattaporttiventtiili: Portissa on yhdensuuntainen tasorakenne. Tiivistys perustuu kelluvaan istukkaan tai jouseen/kiilaan kahden portin välillä pakotettua kosketusta varten istuimen kanssa. Jotkut mallit voivat saavuttaa kaksisuuntaisen tiivistyksen. Laattasulkuventtiileillä ei ole riittävää tiivistysvoimaa matalapaineisissa-paineissa, mutta ne toimivat vakaasti korkeissa paineissa, mikä tekee niistä erityisen sopivia toistuviin avaus- ja sulkemistoimintoihin ja sovelluksiin, joissa käytetään hiukkaspitoisia aineita, kuten pitkän matkan -raakaöljy- ja maakaasuputkistoja.
Kiilaporttiventtiili: Portti on kiila{0}}muotoinen (tyypillisesti 2 asteen kulmassa 52′–10 astetta). Suljettuna kiilatoiminto lisää tiivistyspainetta ja luo pakotetun tiivistysvaikutuksen, joka kiristyy paineen kasvaessa. Useimmat ovat yksisuuntaisia tiivisteitä.
Kiilasulkuventtiilit säilyttävät hyvän tiivistyskyvyn sekä korkeassa että matalassa paine-erossa, joten ne sopivat erityisen hyvin järjestelmiin, joilla on erittäin korkeat tiivistyksen luotettavuusvaatimukset, kuten korkean lämpötilan -höyry- ja petrokemianteollisuudessa. Epäpuhtaudet voivat kuitenkin helposti jäädä loukkuun kiilan muotoon, mikä johtaa vuotoon tai jumiutumiseen.
Vertailutaulukko: Kiilaporttiventtiili vs. laattaporttiventtiili
| Vertailumitta | Kiilaporttiventtiili | Laattaporttiventtiili (rinnakkaislaatta) |
| Portin rakenne | Kiilan -muotoinen (kolmio/V{1}}muotoinen); istuinpinnat ovat vinossa. | Rinnakkainen tasainen levy; sisältää usein läpimeno{0}}putken (导流孔) suunnittelun. |
| Tiivistysperiaate | Pakotettu tiivistys (vääntömomentti{0}}asetettu): Luottaa varren alaspäin suuntautuvaan mekaaniseen voimaan kiilatakseen portin istuimiin. | Paine{0}}avusteinen tiivistys (paine{1}}istuva): Luottaa materiaalin paineeseen työntääkseen levyä alavirtaan istukkaa vasten. |
| Terminen sidonta | Korkea riski: Lämpötilan muutokset aiheuttavat istuimen laajenemista/supistumista, mikä voi "lukita" kiilaportin paikalleen. | Ei riskiä: Lämpötilan muutosten aiheuttama radiaalinen puristus ei vaikuta rinnakkaiseen rakenteeseen. |
| Pigging kyky | Ei tuettu: Venttiilin pohjassa on kaivo (tasku), eikä portin rakenne ole suora{0}}läpi. | Erinomainen: Täysi-reikäinen-putken rakenne mahdollistaa porsaan kulkemisen sujuvasti. |
| Virtausvastus | Pieni: Avoin virtausreitti aiheuttaa kuitenkin edelleen jonkin verran turbulenssia. | Minimaalinen: Toimii kuin suora putki; painehäviö on lähes nolla. |
| Roskien kerääntyminen | Altis rakentaa: Pohjatasku (kuoppa) vangitsee hiekan/epäpuhtaudet, jotka voivat estää täydellisen sulkeutumisen. | Kestää Buildup: Tasainen{0}}pohja; mediavirta tarjoaa itsepuhdistuvan-toiminnon. |
| Käyttömomentti | Suurempi: Vaatii merkittävän vääntömomentin viimeisellä sulkemishetkellä (kiilautuminen). | Pienempi ja yhtenäinen: Vääntömomentti pysyy suhteellisen vakiona koko iskun ajan. |
| Kaksisuuntainen sinetti | Tyypillisestikaksi{0}}suuntainen. | Yleensäkaksi{0}}suuntainen(riippuu kelluvan istuimen mallista). |
| Valmistus | Aikuinen ja standardoitu; erittäin monipuolinen eri toimialoilla. | Vaatii suurta tarkkuutta, erityisesti tiivistepintojen tasaisuutta ja läpäisyä varten. |
| Tyypilliset sovellukset | Jalostus, kemianteollisuus, vesi/jätevesi, sähkö (yleinen teollisuus). | Raakaöljy- ja maakaasuputket, Wellheads (joulupuut). |

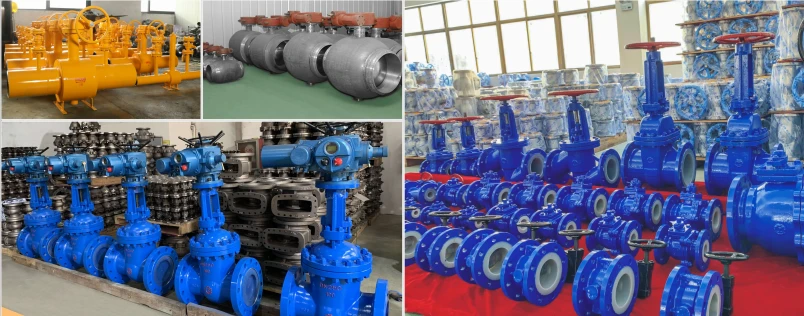

GNEE-luukkuventtiilitehdas
FAQ
Mikä on laattasulkuventtiili?
Luistiventtiili, jossa on yksi yhdensuuntainen sivuportti, joka on tavallisesti tiivistetty kelluvilla, painevoimalla olevilla istuimilla. Kiinteitä tiivisteitä käytetään joskus pienireikäisissä venttiileissä.
Mikä on kiilaventtiilin tarkoitus?
Kiilaporttiventtiili on eräänlainen luistiventtiili, jossa on kiilan muotoinen{0}}portti, joka on suunniteltuohjaamaan nesteen virtausta putkilinjan läpi. Sitä käytetään ensisijaisesti joko täysin avaamaan tai sulkemaan virtausreitti, mikä tekee siitä ihanteellisen on/off-sovelluksiin.
