A pneumaattinen V{0}}palloventtiilion teollisuusventtiili, joka ohjaa väliaineen virtausta pyörittämällä pneumaattisen toimilaitteen käyttämää V-lovipalloa. Tässä venttiilissä on suorakulmainen{2}}pyörimisrakenne, ja sitä on saatavana kelluvana, kiinteänä ja joustavana. Venttiilin sydämessä ja istukassa on metalli---metalli- tai metalli---PTFE-tiiviste, joka tukee sekä kaksitoimista-- että yksitoimista-pneumatiikkaa. Suhteelliseen ohjaukseen voidaan käyttää asennoitinta. Sen V-lovirakenne tarjoaa tarkan virtauksen hallinnan ja leikkausominaisuudet, mikä tekee siitä sopivan kuituja, kiinteitä hiukkasia ja korkeaa viskositeettia sisältävien väliaineiden ohjaamiseen.
GNEE ryhmä, johtava venttiilivalmistaja Kiinassa, tarjoaa yksityiskohtaisen esittelyn pneumaattisten V{0}}palloventtiilien toimintaperiaatteesta, rakenteesta, eduista ja sovelluksista, mikä auttaa sinua saamaan kattavan käsityksen tämäntyyppisistä venttiileistä.
Rakenteellinen koostumus
Pneumaattinen V{0}}tyyppinen palloventtiili koostuu tyypillisesti sylinteristä, männästä, venttiilirungosta, ohjausventtiilistä ja lisävarusteista. Venttiilin runko sisältää pääasiassa venttiilirungon, pallon, varren, tiivisterenkaan ja pneumaattisen toimilaitteen.

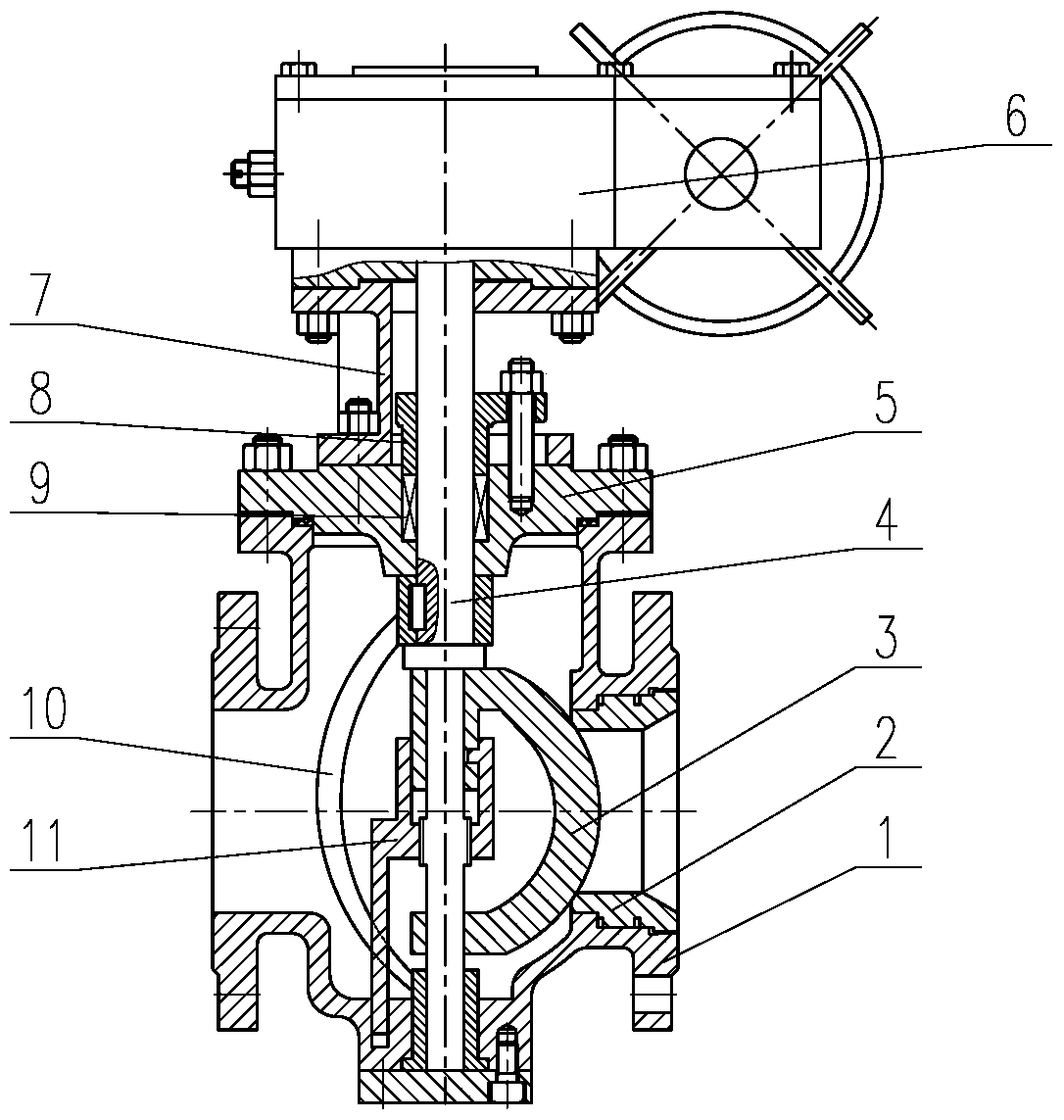

Pneumaattinen v{0}}palloventtiilin piirustus
Ota yhteyttä pneumaattisten v{0}}palloventtiilien piirtämistä varten
Tekniset tiedot:
- Nimellishalkaisija: DN25-DN500
- Rakennetyyppi: Pallomainen
- Nimellispaine: 1.6Mpa-4.0Mpa
- Liitäntätyyppi: Laipallinen, kiekko
- Sovellettava lämpötila: -20-232 astetta -450 astetta
- Käyttötapa: Manuaalinen, Kierukkavaihde, Pneumaattinen, Sähköinen
- Venttiilin rungon materiaali: valuteräs, ruostumaton teräs
- Valmistusstandardit: GB (Kiinan kansallinen standardi), DIN (saksalainen standardi), API (amerikkalainen standardi), ANSI (amerikkalainen standardi)
- Käytettävät materiaalit: höyry, neste, kiinteät hiukkaset, viskoosi, helposti kiteytyvä aine
- Laajat sovellukset: öljy, kemikaalit, sähkö, ympäristönsuojelu, vesihuolto, lämmitys, vesihuolto ja viemäröinti, teollisuus, koneet
Toimintaperiaate
Pneumaattisen V{0}}-tyypin palloventtiilin toimintaperiaate on suhteellisen yksinkertainen ja tehokas. Kun pneumaattinen toimilaite vastaanottaa ohjaussignaalin, se ajaa venttiilin karaa ylös ja alas ilmanpaineella, jolloin pallo pyörii venttiilin rungon sisällä, mikä ohjaa väliaineen virtausta. Normaaliolosuhteissa, kun pneumaattinen toimilaite vastaanottaa sulkemissignaalin, ilmanpaine työntää venttiilin karaa alaspäin ja pallo pyörii venttiilin istukan yläosaan pysäyttäen väliaineen virtauksen. Kääntäen, kun pneumaattinen toimilaite vastaanottaa avaussignaalin, ilmanpaine työntää venttiilin karaa ylöspäin ja pallo pyörii venttiilin istukan pohjalle sallien väliaineen virtauksen.
Ominaisuudet ja edut
- Matala nesteenvastus: Pneumaattisen V--tyypin palloventtiilin nesteen vastuskerroin on sama kuin samanpituisen putkiosan, mikä johtaa erittäin alhaiseen vastukseen, kun neste virtaa läpi.
- Yksinkertainen rakenne: Pneumaattisella V--tyypin palloventtiilillä on suhteellisen yksinkertainen rakenne, pienikokoinen ja kevyt sekä helppo käyttää ja huoltaa.
- Luotettava tiivistys: Pneumaattisen V--tyypin palloventtiilin tiivistyspintamateriaalissa käytetään laajasti muovia ja muita materiaaleja, joilla on hyvät tiivistysominaisuudet ja joita käytetään laajalti myös tyhjiöjärjestelmissä, mikä varmistaa luotettavan tiivistyksen.
- Helppokäyttöinen: Pneumaattiset V{0}}-tyyppiset palloventtiilit avautuvat ja sulkeutuvat nopeasti, jolloin tarvitaan vain 90 asteen kierto, jotta se siirtyy täysin avoimesta täysin kiinni, mikä helpottaa kauko-ohjausta.
- Helppo huoltaa: Pneumaattisten V{0}}-tyyppisten palloventtiileiden rakenne on yksinkertainen, ja tiivisterenkaat ovat yleensä liikuteltavia, mikä helpottaa purkamista ja vaihtamista.
- Laaja valikoima sovelluksia: Pneumaattisten V--tyyppisten palloventtiileiden halkaisijat vaihtelevat muutamasta millimetreistä useisiin metreihin, ja niitä voidaan käyttää suurtyhjiö- ja korkeapainesovelluksissa.
Sovellusalueet
Ainutlaatuisten etujensa ansiostapneumaattiset V{0}}-tyyppiset palloventtiilitniitä käytetään laajalti monilla teollisuuden aloilla, mukaan lukien:
- Kemianteollisuus: Käytetään nesteiden ja kaasujen hallintaan.
- Öljyteollisuus: Käytetään öljyn, maakaasun ja muiden välineiden valvontaan.
- Elintarviketeollisuus: Valmistettu korkealaatuisesta-ruostumattomasta teräksestä ja muista materiaaleista, jotka täyttävät elintarvikehygieniastandardit, soveltuvat käytettäväksi elintarviketeollisuudessa.
- Lääketeollisuus: Käytetään lääkkeiden, välituotteiden ja muiden välineiden valvontaan.
- Sähköteollisuus: Käytetään veden, höyryn ja muiden väliaineiden ohjaamiseen.
GNEE Group tarjoaa venttiilien räätälöintipalveluita;lähetä piirustuksia saadaksesi tarjouksen.
