Mikä on V{0}}porttipalloventtiili?
V--tyypin palloventtiilin pääkomponentteja ovat venttiilin runko, venttiilipallo, venttiilin varsi ja tiivisterengas. Venttiilin pallo on V--muotoinen, mistä johtuu nimi V-tyyppinen palloventtiili.
Periaate:
V{0}}-tyypin palloventtiilin toimintaperiaate on ohjata nesteen virtausta pyörittämällä venttiilin palloa. Kun venttiilipallo pyörii, V--muotoinen pallo kytkeytyy venttiilirungon V--muotoiseen istukkauraan muodostaen V--muotoisen virtauskanavan, mikä säätelee väliaineen virtausta. Kun venttiili on kiinni, pallo tiivistyy paineen kautta tiiviisti venttiilin runkoa vasten, jolloin saadaan täydellinen tiivistys.
Edut ja sovellukset
1. Ylivoimainen suorituskyky
Säätötarkkuus: Virtausominaisuudet ovat yhtä suuret, säädettävä suhde 100:1 asti (jotkut mallit saavuttavat 300:1), sopii hienovirtauksen säätöön.
Matala nesteenkestävyys: Pieni painehäviö täysin avoimessa tilassa, mikä parantaa järjestelmän tehokkuutta.
Kulutus- ja korroosionkestävyys: Valmistettu ruostumattomasta teräksestä, hiiliteräksestä tai erikoispinnoitteista, soveltuu korkeaan lämpötilaan, korkeaan paineeseen ja erittäin syövyttävään materiaaliin.
Helppokäyttöinen: Tukee automatisoitua etäohjausta, nopeaa avaamista ja sulkemista (90 asteen kierto täydentää kytkimen).
2. Tyypilliset sovellusskenaariot
Kemikaalit/öljy: Syövyttävien väliaineiden, korkean{0}}viskositeettisten nesteiden ja hiukkasia sisältävien materiaalien (esim. kalkkilietteen) käsittely.
Lääke/elintarvike: Täyttää hygieniastandardit tarkan annostuksen hallinnan kannalta (esim. Medtonic Pharmaceuticals -tapaus).
Vedenkäsittely: Virtauksen ja paineen säätely veden laadun säätelemiseksi.
Kaasu/paineilma: Kaasupäästöjen ja paineen hallinta putkilinjan heilahtelujen estämiseksi.
LVI: Säätelee järjestelmän virtausta ja lämpötilaa energiatehokkuuden parantamiseksi.
Virta/Valaistus: Stabiloi putkiliitännät valokaaren aiheuttamien häiriöiden estämiseksi.
Rajoitukset ja ratkaisut
Lämpötilarajoitukset: Pehmeiden tiivistysmateriaalien (esim. PTFE) lämpötilankesto on pienempi tai yhtä suuri kuin 180 astetta. Korkean-lämpötilojen olosuhteet vaativat kovametallitiivisteitä tai erityisiä korkean-lämpötilojen kestäviä materiaaleja.
Riittämätön säätötarkkuus: Luistiventtiileihin verrattuna pneumaattiset/sähköiset venttiilit saattavat vaatia lisäohjausta äärimmäisissä säätövaatimuksissa.
Pidempi rakennepituus: Suuri virtausvastus täysin auki/suljettuna, mikä voi johtaa tukoksiin pitkän{0}}käytön aikana, mikä vaatii säännöllistä huoltoa.
Monimutkainen huolto: Sisäinen rakenne on monimutkainen; purkaminen vaatii erikoistyökaluja. Ammattimainen käyttö on suositeltavaa. V. Valintaopas
Väliaineanalyysi: Valitse venttiilin ytimen/istukan materiaalit (esim. ruostumaton teräs, kova seos) kemiallisen koostumuksen, pitoisuuden ja hiukkaskoon perusteella.
Avausalue: Yleisesti käytetyille avautumisalueille<30%, a V-type ball valve with excellent regulating performance should be selected.
Operating Temperature: For high temperatures (>250 astetta), tarvitaan korotettu tuki lämpölaajenemisen estämiseksi.
Erikoisolosuhteet: Sellaisten väliaineiden kuin magman ja lietteen tapauksessa venttiilin ontelo vaatii ruiskuhitsausta kulutuksenkestävyyden parantamiseksi.

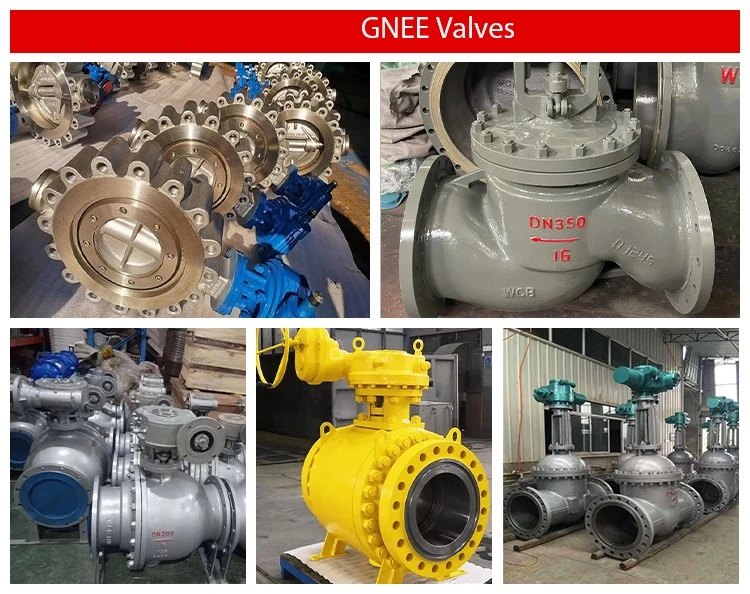

V-porttipalloventtiili varastossa
