Mikä on matopyörän palloventtiili

Kierukkapyörän palloventtiili on venttiili, joka avautuu ja sulkeutuu pyörittämällä kierukkapyörän käyttämää palloa. Pallo on sulkuelementti ja pyörii venttiilirungon keskilinjan ympäri ohjatakseen väliaineen virtauksen suuntaa. Sitä käytetään pääasiassa sulkemiseen, jakeluun ja virtaussuunnan säätöön putkistojärjestelmissä. GNEE Group on ammattimainen kierukkavaihteiden palloventtiilien valmistaja.Ota yhteyttä saadaksesi uusimman hinnaston.

Kierukkavaihteen palloventtiilin pääkomponentin materiaalit:

I. Kierukkavaihteen palloventtiilin ydinrakenne

Kierukkavaihteisto

Tämä mekanismi muuntaa käsipyörän tai sähkötoimilaitteen pyörimisliikkeen pallon 90 asteen kiertoliikkeeksi, jolloin avautuminen ja sulkeminen saadaan aikaan.

Madon itselukittuva ominaisuus (johtokulma pienempi kuin ristikkohampaiden välinen vastaava kitkakulma) varmistaa mekaanisen lukituksen venttiilin ollessa kiinni, mikä estää venttiilin karaa pyörimästä väliaineen paineen vuoksi ja parantaa turvallisuutta.

Pallon suunnittelu

Täys-reikäpallo: Kanavan halkaisija on yhdenmukainen putken sisähalkaisijan kanssa, mikä johtaa lähes-nollavirtausvastukseen, joka soveltuu alhaisen-vastuksen sovelluksiin, kuten pitkiä-putkilinjoja varten.

V--muotoinen avoin palloventtiili: Pallon kanava on V--muotoinen, ja se muuttaa virtausaluetta pyörimisen aikana virtauksen säätelyn saavuttamiseksi. Sitä käytetään yleisesti tarkoissa ohjausprosesseissa, kuten kemiallisissa annosteluissa ja lämmönsäädössä.

Pehmeä tiiviste: Valmistettu materiaaleista, kuten kumista ja PTFE:stä, se tarjoaa erinomaisen tiivistyskyvyn ja soveltuu matalan -lämpötilojen ja matalapaineisiin-aineisiin (kuten vesi ja höyry).

Kova tiiviste: Pallossa ja istukassa käytetään metallista -metalliin- tai metallista-keraamista tiivistettä, joka kestää korkeita lämpötiloja ja paineita ja sopii korkean lämpötilan väliaineille, kuten öljynjalostuskrakkauskaasulle tai aineille, jotka sisältävät hiukkasia (kuten lietettä).

II. Kierukkavaihteen palloventtiilin toimintaperiaate

Avausprosessi

Käsipyörän kääntäminen vastapäivään saa venttiilin varren liikkumaan vastakkaiseen suuntaan ja alakulmataso irrottaa pallon venttiilin istukasta.

Venttiilin varsi jatkaa nousuaan ja on vuorovaikutuksessa spiraaliurassa olevan ohjaustapin kanssa, jolloin pallo pyörii kitkattomasti täysin avoimeen asentoon.

Sulkemisprosessi

Käsipyörän kääntäminen myötäpäivään laskee venttiilin karaa, jolloin pallo poistuu venttiilin istukasta ja alkaa pyöriä.

Ohjaustapin ohjaama venttiilivarsi pyörii 90 astetta synkronisesti pallon kanssa. Lopuksi mekaaninen kiila painaa pallon tiukasti venttiilin istukkaa vasten, jolloin saadaan täydellinen tiivistys.

Itsepuhdistus-toiminto:

Kun pallo kallistuu poispäin venttiilin istukasta, väliaine virtaa tasaisesti tiivistepintaa pitkin 360 astetta, mikä estää hiukkasten kertymisen, vähentää hilseilyriskiä ja pidentää tiivisteen käyttöikää.

III. Kierukkavaihteen kuulaventtiilin suorituskykyominaisuudet

• Matala nesteen vastus: vastuskerroin on sama kuin samanpituisen putken osan, ja koko{0}}reiän rakenne vähentää painehäviötä entisestään.
• Nopea avaaminen ja sulkeminen: Avaaminen ja sulkeminen voidaan suorittaa vain 90 asteen kiertoliikkeellä, mikä vaatii alhaisen käyttömomentin, joten se sopii erityisen hyvin käsikäyttöön.
• Luotettava tiivistys:
• Pehmeät tiivisteet sopivat alhaisiin lämpötiloihin ja matalapaineisiin, kun taas kovat tiivisteet kestävät korkeita lämpötiloja ja korkeaa painetta.
• Jotkut mallit täyttävät kansainväliset palontorjuntastandardit, kuten API 607 ​​ja API 6FA, säilyttäen tiiviyden jopa tulipalon sattuessa.
• Helppo huoltaa: Ylä-sisääntulo mahdollistaa pallon ja tiivisteiden suoran purkamisen ilman, että putkia tarvitsee poistaa kokonaan, mikä lyhentää seisokkiaikoja.
• Turvallisuussuunnittelu: Johtavat jouset tai pinnoitteet asennetaan pallon ja venttiilin varren väliin sekä venttiilin varren ja venttiilin rungon väliin estämään staattisen sähkön kertymistä, joka voi aiheuttaa kipinöitä. Soveltuu syttyville ja räjähdysherkille aineille (kuten maakaasulle).

IV. Kierukkavaihteiden kuulaventtiilien sovellusskenaariot

• Pitkän-etäisyyden putkistot: Täysreikäisiä-turbiinipalloventtiilejä käytetään pääputkiston sulkemiseen-. Niiden alhainen virtausvastus parantaa kuljetustehokkuutta (esim. DN1200-venttiilien virtausvastuskerroin läntisessä-idässä kaasuputkessa on pienempi tai yhtä suuri kuin 0,1).
• Öljynjalostusyksiköt: Kova{0}}tiivisteiset turbiinipalloventtiilit kestävät korkean lämpötilan pyrolyysikaasujen aiheuttamaa{1}}korroosiota. V-muotoiset aukkomallit mahdollistavat virtauksen säätelyn ja optimoivat prosessin ohjauksen (esim. ohjaustarkkuus ±1 % Zhenhai Refining & Chemical -yksikössä).
• Syövyttävän aineen käsittely: Korroosionkestävistä materiaaleista, kuten Hastelloysta ja titaaniseoksista, valmistettuja turbiinipalloventtiilejä käytetään erittäin syövyttäviä nesteitä, kuten typpihappoa ja etikkahappoa, käsittelemään.
• Korkean-riskin prosessit: Palonkestävät ja antistaattiset{1}}rakenteet täyttävät kemikaaliturvallisuusmääräykset räjähdyksen estämiseksi.
• Höyryjärjestelmä: Korkean{0}}lämpö- ja korkeapaineiset-turbiinipalloventtiilit säätelevät höyryn virtausta. Pehmeä-tiivistemallit soveltuvat keski- ja matalapaineiselle-höyrylle, kun taas kovia-tiivistemalleja käytetään ylikriittisissä yksiköissä (esim. State Grid -ylikriittiset yksiköt 630 asteessa /25 MPa, joiden venttiilin vuotonopeus on pienempi tai yhtä suuri kuin 0,01 %).
• Lietteen kuljetus: Kulutusta{0}}kestävät turbiinipalloventtiilit käsittelevät korkean-pitoisuuden lietteitä. V-muotoiset aukkomallit säätelevät virtausta ja estävät putkistojen tukkeutumisen.
• Lämmitysverkko: Eristetyt turbiinipalloventtiilit vähentävät lämpöhäviöitä, ja pidennetty venttiilivarren rakenne helpottaa{0}}käyttöä maan päällä maanalaisen asennuksen jälkeen.

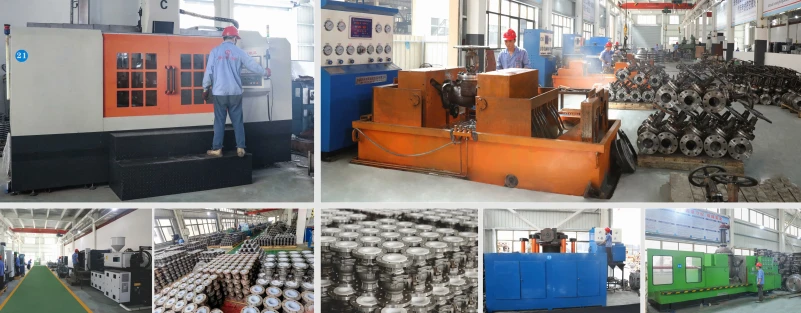

GNEE Worm Gear Ball Valve -tehdas

GNEE Group valmistaa satoja erityyppisiä venttiileitä.Ota yhteyttä saadaksesi venttiilituoteluettelon.
